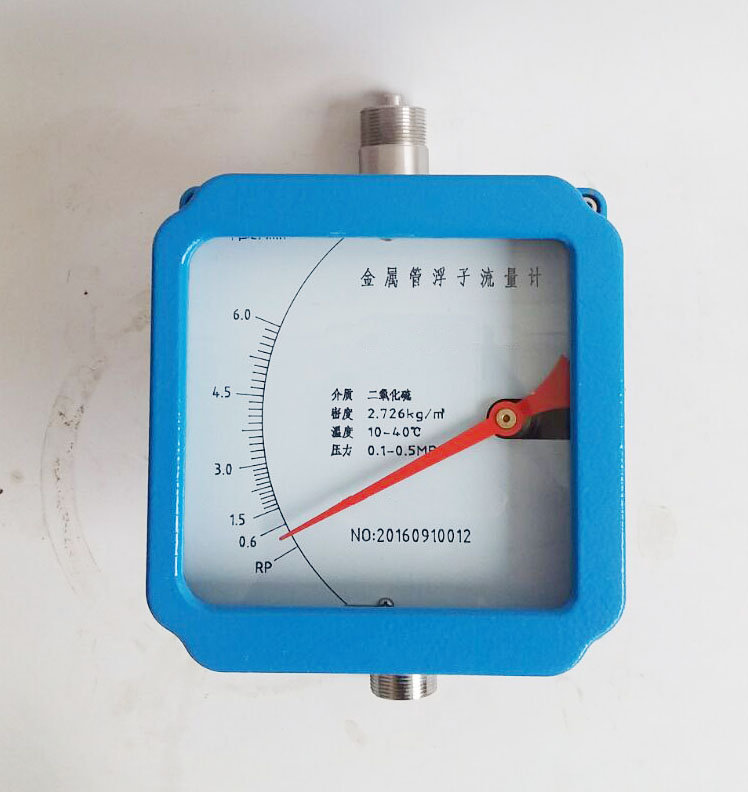

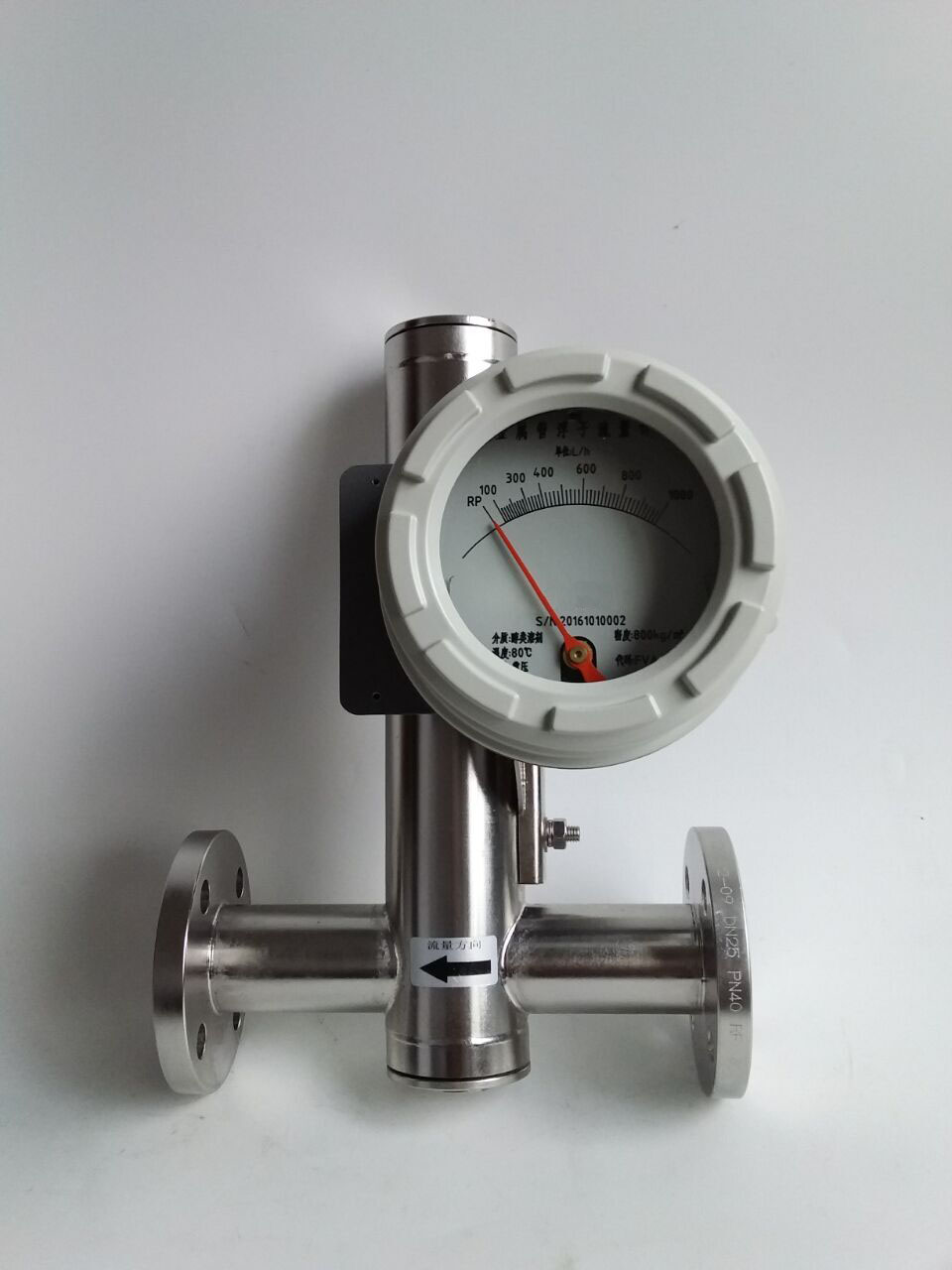

供應金屬轉子流量計

【公司名稱】廈門宏控自動化儀表有限公司
【公司網站】http://www.honkon.cc
【公司電話】0592-7160574
【7X24小時】15359322692(樂工)
【生產能力】設計生產能力每年一萬套
【售后服務】產品從出廠之日起12個月內提供三包服務，出現非人為損壞質量問題，本公司負責包修、包換、包退，三包期外提供有償終身維修服務。
　　金屬轉子流量計,是變面積式金屬轉子流量計的一種 , 在一根由下向上擴大的垂直錐管中 , 圓形橫截面的浮子的重力是由液體動力承受的 , 浮子可以在錐管內自由地上升和下降。在流速和浮力作用下上下運動，與浮子重量平衡后，通過磁耦合傳到與刻度盤指示流量。一般分為玻璃和金屬轉子流量計。金屬轉子流量計是工業上最常用的，對于小管徑腐蝕性介質通常用玻璃材質，由于玻璃材質的本身易碎性，關鍵的控制點也有用全鈦材等貴重金屬為材質的轉子金屬轉子流量計。金屬轉子流量計是工業上和實驗室最常用的一種金屬轉子流量計。它具有結構簡單、直觀、壓力損失小、維修方便等特點。轉子金屬轉子流量計適用于測量通過管道直 徑D<150mm的小流量，也可以測量腐蝕性介質的流量。使用時金屬轉子流量計必須安裝在垂直走向的管段上，流體介質自下而上地通過轉子金屬轉子流量計。
技術參數
儀表型號 LZ 系列金屬管浮子流量計
測量范圍 （點值）從流量表選擇
水 20℃ 2.5-150,000L/h
空氣 1.013bar abs 20℃ 0.07-3000m?/h
量程比 10：1 5：1
精度等級 1.5 2.5
壓力損失 見流量表
測量管 孔板測量管 錐形測量管
刻度盤分度 依據流量單位劃分
儀表口徑 DN15-DN150
法蘭連接 DN15-DN50/PN4.0 DN80-DN150/PN1.6
法蘭標準 GB/T9119-2000
也可按用戶提供法蘭標準制造
保溫夾套法蘭 DN15 DN25/PN4.0
保溫夾套管 Φ20
特殊類型 高壓型、螺紋型和其他特殊型
介質粘度 DN15≤5mPa.s
DN25～DN150≤250mPa.s
介質溫度 -80∽200℃ 標準型
0∽85℃ 防腐型(襯氟)
-80∽300℃ 高溫型
環境溫度 -25∽60℃
防護等級 IP65
電信號輸出 輸出信號 4-20mA（兩線制）
線性度 1％
溫度影響 0.5％/10℃
電氣接口 M20×1.5 標準型
供電電源 24V DC 標準型
電源消耗 ≤3W
限位報警 供電電源 24V DC
電源消耗 ≤3W
觸點容量 3A/220V
工作溫度 -25∽60℃
防爆等級 ExibⅡCT5 ExdⅡBT5
防爆關聯設備 本安型安全柵LB906
金屬轉子流量計的安裝注意事項
1.金屬轉子流量計安裝操作之前，應該拆卸所有包裝,取出運輸中固定浮子的部件,并檢查有沒有運輸損壞。
2.金屬轉子流量計安裝到工藝管道之前,工藝管道應該吹掃,將管道內的焊渣清洗干凈,防止管道中雜質堵塞儀表,影響正常使用。
3. 為了保證測量精度，推薦在金屬轉子流量計上游安裝5DN 的入口直管段，下游安裝250mm 出口直管段。
4.金屬轉子流量計有垂直安裝和水平安裝形式,如果是垂直安裝形式,安裝垂直度應該保證優于1%，如果是
水平安裝形式,安裝垂直度和水平度都應該保證優于1%。
5.若介質中含有固體雜質，應在閥門和直管段間加裝過濾器；若介質中含有鐵磁物質，應在流量
計的上游安裝磁過濾器。
6.由于金屬管浮子金屬轉子流量計安裝了一個磁遠傳系統，要確保周圍其他設備產生的磁場不影響測量結果。
7.若被測介質為大的脈動流或兩相流，應在金屬轉子流量計的上游安裝緩沖器來或減弱脈動，保證介質的流動是單相穩定的，同時，建議金屬轉子流量計使用阻尼型的。
8.測量氣體的金屬轉子流量計,是在特殊壓力下的校準,如果氣體在金屬轉子流量計的出口直接排放到大氣,將會在浮子處產生較大的壓力損失,引起數據失真,如果這樣的工況條件,應該在金屬轉子流量計的出口安裝一個閥門,以便對所需流量值進行設定。當浮子上方維持標校壓力時,氣體將在閥門處膨脹。
9.為便于清洗和維護，保證生產正常運行，建議設旁通管路。詳見金屬轉子流量計安裝示意圖;
10.安裝管路的軸線必須與金屬轉子流量計同軸，并適當?shù)刂喂艿酪员苊庹駝?dòng)和減小金屬轉子流量計所受應力，測量系統控閥應安裝在金屬轉子流量計下游。
11.安裝內襯聚四氟乙烯（PTFE）的浮子金屬轉子流量計時，緊固法蘭螺栓時應對稱緊固且勿過緊，以防
PTFE 變形
