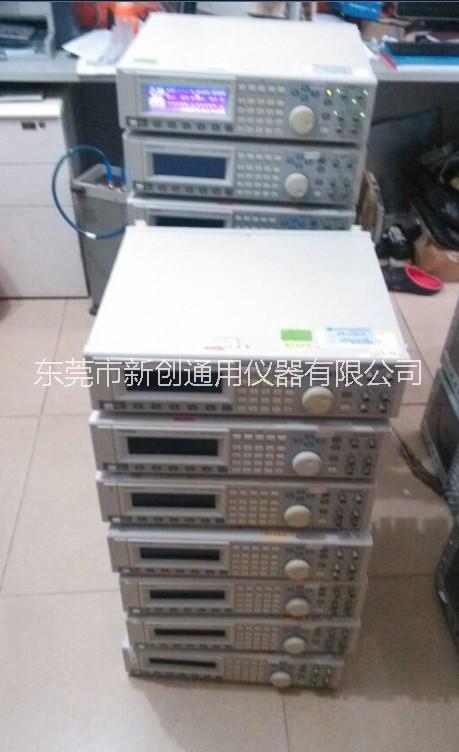

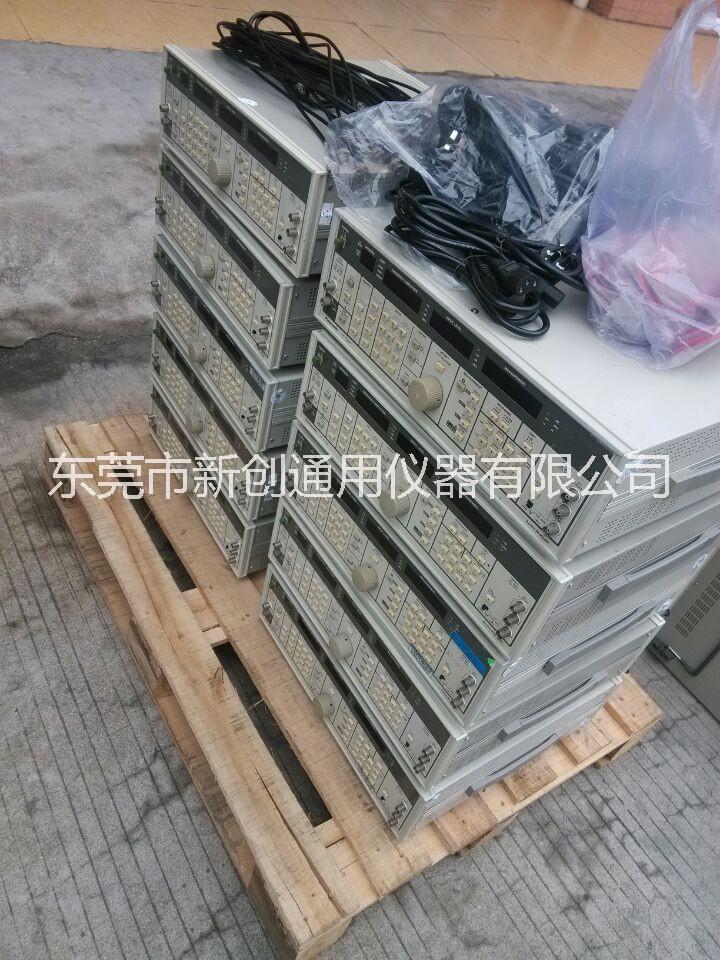

VA-2230A音頻分析儀
產品概述
此儀器綜合了低頻信號發生器，電子電壓表，失真表，頻率計，直流電壓表的功能于一身。中央微處理器控制意味著可靠性更高，操作更簡便，將眾多的功能匯集在一個小型，高速，高精度的單元中，其價格比起分立單元更具有競爭性。
主要特性
· 使用DSP技術，通過FFT計算獲得真RMS值
· 使用DDS技術的高速，高穩定度信號發生器
· 寬大的LCD提供了清晰的顯示
· 配備GPIB接口
· 為通訊應用提供了SINAD測量
· 雙通道輸入/輸出可進行通道互擾，分離度及L/R率測量
· 頻率計及AC電平頻率范圍擴展至210KHz
· 具THD失真及諧波分析功能
· 操作簡便，測試功能豐富
規格
| 信號發生器 | |
| 頻率范圍 | 5Hz~20.09KHz(使用DDS),20.1KHz~110.0KHz(使用CR震蕩器) |
| 精度 | ±0.005%(5Hz~20.09KHz) |
| 輸出通道 | 2通道變換 |
| 阻抗 | 600Ω(不平衡) |
| 電平范圍 | 14.0~-85.9dBV,16.2~-83.7dBm |
| 分辨率 | 0.1dB |
| 電平精度 | ±0.5dB(≥-40dBV),±0.8dB(<-40dBV),1KHz,600Ω負載 |
| 失真(THD+N) | ≤0.00631%(20Hz~20KHz,80KBW),≤0.01%(滿刻度以上) |
| Spot震蕩器1 | 20Hz(0.001%THD+N,80KBW) |
| Spot震蕩器2 | 1KHz(0.001%THE+N,80KBW) |
| Spot震蕩器3 | 20Hz(0.001%THD,80KBW) |
| AC電平測量 | |
| 測量范圍 | 12檔(100V/30V/10V/3V/1V/300mV/100mV/30mV/10mV/3mV/1mV/0.3mV） |
| 精度 | 滿刻度±2%(1KHz) |
| 相對測量范圍 | 0~±130dB |
| 瓦特顯示 | 在AC電平測量及實際負載(RL)基礎上進行能量計算 |
| 失真測量規格 | |
| 基本頻率范圍 | 10Hz~130KHz |
| 測量范圍 | 9檔(/30%/10%/3%/1%/0.3%/0.1%/0.03%/0.01%) |
| 輸入范圍 | 10檔(100V/30V/10V/3V/1V/300mV/100mV/30mV/10mV/3mV) |
| 共同規格 | |
| 輸入通道 | AC 2通道變換(在平衡與不平衡間轉換) |
| 輸入阻抗 | AC 10KΩ，100KΩ±2%，≤200pF |
| 輸入電壓 | 150V(DC+AC峰值) |
| 接地 | 在浮動及非浮動間轉換 |
| 平均倍數 | 2，4，8，16，關閉 |
| 濾波器(標準) | HPF(100Hz/200Hz/OPT(可選))，LPF(15KHz/20KHz/80KHz/OPT(可選))，PSOPHO(IHF-A/CCIR-ARM/DIN-AUDIO/OPT(可選)) |
| 可選濾波器 | 帶通1KHz/3KHz/315KHz，CCITT P53 TEL，C-MESSAGE，IEC-C |
| 電源電壓 | AC 100/120/220/240V±10%(250V) |
| 電源消耗 | 約48W |
| 尺寸/重量 | 426×99×400mm/約10kg |
