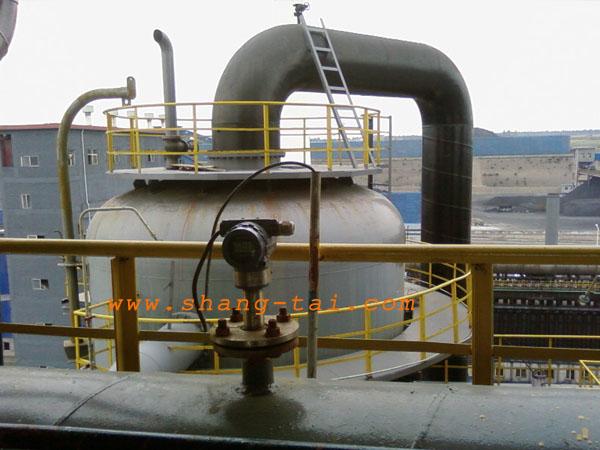

供應電廠煙氣流量計，高溫氣體流量計，適用脫硫煙氣、煙氣檢測

STF系列煙氣流量計，采用新型電容力感應式傳感器，無可動部件，量程寬，靈敏度高，計量準確，抗干擾、雜質、振動能力強 ，可用于含水、塵、油等雜質、腐蝕性等氣體介質流量計量，插入式結構，可用于方型管道測量。


【流量計產品參數】

產品名稱	煙氣流量計
適用介質	煙氣、熱空氣、高溫氣體的流量計量
管徑(DN)	DN15～DN6000mm至更大
公稱壓力	0.6～4MPa （指連接法蘭公稱壓力，非介質的工作壓力）
工況溫度	-20～+400℃（需更高溫度請與工廠聯系）
測量精度	±0.2～±1.5%FS
量程范圍	1:3(±0.2%) ,1：10(±0.5%), 1:15(±1.5%)
殼體材質	碳鋼；不銹鋼；
供電方式	內置3.6VDC鋰電池（可用兩年）；外供24VDC；
輸出信號	4～20mA二線制；脈沖0～1000HZ；RS485
防護等級	IP65；IP67
防爆標志	本安型ExiallCT4；隔爆型ExdllCT4
表頭顯示	累積流量；瞬時流量；滿量程百分比；工況壓力；工況溫度；故障自檢
連接方式	管道法蘭式(DN15-300mm)；插入式（DN100- N6000mm至更大）。
安裝要求	可水平、垂直安裝；前后直管道應滿足D后5D（D公稱通徑）
特殊連接	螺紋式；對夾式；（需特殊連接定貨時請說明）

【煙氣流量計產品原理】
STF系列智能電子靶流量計是在傳統力傳感器的基礎上，隨著新型傳感器、電子技術的發展研制開發成的第三代電容力感應式流量計，具有很高的靈敏度、準確度，量程范圍寬。
當介質在測量管中流動時，因其自身的動能通過阻流件（靶）時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學方式表達如下：
F=CdAρ.V2/2
式中：F ——阻流件所受的作用力
      Cd——物體阻力系數
      A ——阻流件對測量管軸向投影面積(mm2)
      ρ ——工況下介質密度（kg/m3）
      v ——介質在測量管中的平均流速(m/s)
阻流件(靶)接受的作用力F，經剛性連接的傳遞件（測桿）傳至電容力傳感器，電容力傳感器產生電壓信號輸出：
V=KF，由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量。
STF系列智能流量計以其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適應性。

 ◆ 管徑范圍寬：Φ10~Φ2000至更大；
 ◆ 溫度范圍廣：-196 ~ 500℃；
 ◆ 適用多種介質：氣體、液體（包括高粘度液體、原油、漿體）、蒸汽；
 ◆ 適用于低流速介質，其可測量流速為0.08m/s。




【煙氣流量計產品特點】
 ● 無可動部件，耐臟污，插入式結構，安裝簡便免維護
 ● 可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）
 ● 整機全密封無死角，無任何泄漏點，可耐42MPa高壓
 ● 壓力損失小，僅為標準孔板的1/2△P左右
 ● 傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠
 ● 適用介質范圍廣：能準確測量各種溫度下的氣體、液體、蒸汽流量，可測二相流
 ● 具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低
 ● 具有一體化溫度、壓力補償，直接輸出質量或標方
 ● 具有可選小信號切除、非線性修正、濾波時間可選擇
 ● 計量準確，精度可達到0.2~1.5％
 ● 重復性好，一般為0.05～0.08％，測量快速
 ● 儀表內設自檢程序，故障現象一目了然
 ● 抗干擾，抗雜質能力特強
 ● 多種輸出形式，能遠傳各種參數
 ● 抗震動性強，一定范圍內可測脈動流

【煙氣流量計安裝注意事項】
不允許直接在流量計測量管前后端安裝閥門、彎頭等極大改變流體流態的部件，如果需要在流量計前后管道上安裝閥門、彎頭等部件也應盡量保證前后直管段長度，直管段要求D,后5D，對于新完工的工藝管道，應行初步吹掃后再安裝流量計。

【生產能力】年產一萬套
【公司網站】www.shang-tai.com
【銷售熱線】029-84211211，13759878187



西安上太儀表感謝您關注本公司產品！依托古都西安堅實的工業基礎、強大的科研能力，匯集西部尖端人才，上太人以“嚴謹、務實、創新”為理念，為客戶奉獻行業。我們鄭重承諾，本公司產品從出廠之日起12個月三包，出現非人為損壞質量問題，本公司負責包修、包換、包退，并提供終身維護服務。
