供應康明斯控制板4914090，4914091控制模塊

產品簡介：

一．概述
4914090、4914091緩起動控制器用于PT（G）型燃油系統中，適用于美國康明斯N、K系列柴油發電機組。4914090用于350KW以下的常閉式機組，4914091用于800KW以下的常閉式機組。
二．優點
1、適應自啟動控制器起動機組, 減少黑煙，利于開機。
2、抗外部干擾強，降低對外部控制器的干擾, 保持機組穩定運行。
3、執行器短接保護，延長使用壽命。

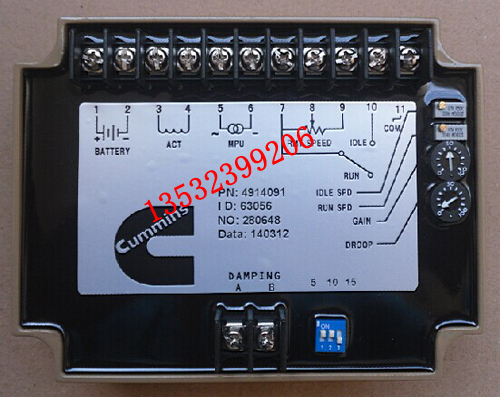

三．產品外觀
模塊外殼為150mm X 105mm X 40mm的鋁件，表面采用噴塑處理。采用環氧樹脂灌封。
四．主要技術參數
1、 工作環境
環境溫度：－15～＋85 ℃
相對濕度：0～95 ％
振    動：25 HZ  2 mm
2、 電源
工作電壓：24 ±6 V  直流
接地方式：負極接地（機身）
使用電流：2.5A、24V
絕緣強度100V：≥500M
五．接線方法
1腳：電瓶正極， 2腳：電瓶負極
3、4腳：接執行器（無正負）
5腳：轉速信號正極， 6腳：轉速信號負極
7腳、9腳：接外調的兩端， 8腳：接外調的中心點
7腳、10腳：接怠速運行開關  斷開運行，閉合怠速
11腳：負極（可不接）
A、B  空 （機組調試,不穩定時可短接）
六．使用設定
怠速電位器(IDLE SPD)：怠速600-800轉／分，順旋為升速，反旋為降速。
運行電位器(RUN SPD)：運行空載一般為1515轉／分（50.5Hz），額定負載1500轉／分（50.0Hz）。
增益電位器(GAIN)：順旋反應快，逆旋穩定性好。一般在5-7格處。
調速率電位器(DROOP)：反旋為?。ㄓ玻?，順旋為大（軟）。小機可硬些，大機宜軟些。一般在0-1.5格處。
延時開關：依次為5、10、15秒, 三檔開關都置于OF無延時; 使用延時起動請?jiān)O(shè)定為運行狀態, 開關置于ON,可單獨使用任一檔，也可兩檔、三檔疊加使用。
              如：1撥到ON位置為延時5秒，1、2、3撥到ON位置為延時30秒。
注: 使用自啟動控制器時, 建議選擇10-20秒！
