Z41Y鍛鋼閘閥類目 > 商鋪首頁 > 產品展示 > 上海市z41y鍛鋼閘閥廠家_供應Z41Y鍛鋼閘閥

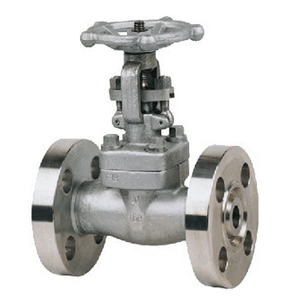

供應Z41Y鍛鋼閘閥

[供應Z41Y鍛鋼閘閥

Z41Y鍛鋼閘閥廠家

Z41Y鍛鋼閘閥工作原理

鍛鋼閘閥概念

鍛鋼閘閥特點及用途

鍛鋼閘閥圖片

鍛鋼閘閥結構圖]

上海市z41y鍛鋼閘閥廠家

價格： 電議

物流： 浙江溫州市永嘉縣| 買家支付運費

可銷售總量： 1000件

手機： 13738780529 郵箱： famen1988@qq.com

傳真： 0577-67985630 地址： 上海市上海市

在線詢盤聯系廠家：13738780529 0577-67985631

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[供應Z41Y鍛鋼閘閥 Z41Y鍛鋼閘閥廠家 Z41Y鍛鋼閘閥工作原理鍛鋼閘閥概念鍛鋼閘閥特點及用途鍛鋼閘閥圖片鍛鋼閘閥結構圖]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應Z41Y鍛鋼閘閥）

品牌： 其他
型號： Z41Y
連接形式： 螺紋
主體材料： 碳鋼
公稱通徑： 10/16/25
適用介質： 水
材質： 碳鋼
密封形式： 其他
標準： 國標
外形： 中型
流動方向： 單向
零部件及配件： 閥體
用途： 截止
壓力環境： 常壓
工作溫度： 常溫
類型(通道位置)： 二通式
品牌： 州億、雙德、格業、耀圣

Z41H鍛鋼法蘭閘閥產品采用標準：

結構形式	栓接閥蓋明桿支架結構
驅動方式	手動
設計標準	API602、BS5352
結構長度	ASME B16.10
連接法蘭	ASME B16.5
試驗和檢驗	API 598

注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。
Z41H鍛鋼法蘭閘閥主要零件材料廠：

序號 NO.	材質	材質
1	法蘭	ASTM A105 ASTM A182-F11、F22、F5、F9 ASTM A182-F304、F316、F321、F304L、F316L
2	閥體	ASTM A105 ASTM A182-F11、F22、F5、F9 ASTM A182-F304、F316、F321、F304L、F316L
3	閥座	ASTM A105 ASTM A182-F11、F22、F5、F9 ASTM A182-F304、F316、F321、F304L、F316L
4	閘板	ASTM A105 ASTM A182-F11、F22、F5、F9 ASTM A182-F304、F316、F321、F304L、F316L
5	閥桿	ASTM A182Gr.F6a、ASTM A182F22 ASTM A182-F304、F316、F321、F304L、F316L
6	墊片	柔性石墨+不銹鋼
7	閥蓋	ASTM A105 ASTM A182-F11、F22、F5、F9 ASTM A182-F304、F316、F321、F304L、F316L
8	螺栓	ASTM A193-B7、A320-B8、F321、F304L、F316L
9	填料	柔性石墨G
10	填料壓套	ASTM A182Gr.F6a、ASTM A182F22 ASTM A182-F304、F316、F321、F304L、F316L
11	填料壓蓋	ASTM A216-WCB ASTM A351-CF8、CF8M、CF8C、CF3、CF3M
12	閥桿螺母	銅合金
13	手輪	ASTM A47-32510

Z41H鍛鋼法蘭閘閥主要外形尺寸及重量：

Class		150					300					600
DN		L		H^①	w	重量	L		H^①	W	重量	L		H^①	W	重量
mm	in	RF	RTJ	H^①	w	重量	RF	RTJ	H^①	W	重量	RF	RTJ	H^①	W	重量
15	¹/₂	108	119	160	100	4.5	140	151	160	100	4.8	165	163.5	160	100	5.8
20	³/₄	117.5	130	165	100	5.1	152.5	165	165	100	6.2	190.5	190.5	165	100	7.5
25	1	127	140	192	125	8.5	165	178	192	125	9.4	216	216	192	125	10.3
32	1¹/4	140	153	220	160	11.5	178	191	220	160	14.2	229	229	220	160	16.3
40	1¹/2	165	178	245	160	11.2	190.5	203	245	160	15.5	241	241	245	160	17.5
50	2	178	216	285	180	20	216	232	285	180	23.5	292	295	285	180	28.4

注:^①H為閥門全開時的高度

歡迎您訪問我們的網站，Z41Y鍛鋼閘閥價格及其它信息，請聯系客服。我們將竭誠為您提供優質的服務！您的滿意，是州億人的追求！

訂貨須知：
一、①Z41Y鍛鋼閘閥作用產品名稱與型號②伸縮法蘭蝶閥作用口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定伸縮法蘭蝶閥作用型號，請按伸縮法蘭蝶閥作用直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的錦能閥門為您審核把關。
