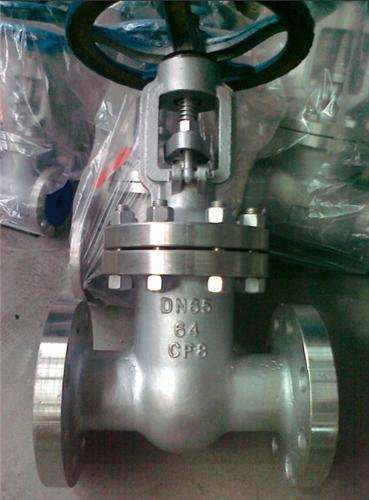

供應Z41H手動法蘭楔式閘閥
[閘閥
手動法蘭楔式閘閥
手動法蘭楔式閘閥生產廠家
手動法蘭楔式閘閥工作原理
手動法蘭楔式閘閥圖片
手動法蘭楔式閘閥結構圖
手動法蘭楔式閘閥特點
手動法蘭楔式閘閥型號]
上海市手動法蘭楔式閘閥廠家
價格： 電議
物流： 浙江 溫州市 永嘉縣| 買家支付運費
可銷售總量： 100件
手機： 13738780529 郵箱： famen1988@qq.com
傳真： 0577-67985630 地址： 上海市 上海市
[閘閥 手動法蘭楔式閘閥 手動法蘭楔式閘閥生產廠家 手動法蘭楔式閘閥工作原理 手動法蘭楔式閘閥圖片 手動法蘭楔式閘閥結構圖 手動法蘭楔式閘閥特點 手動法蘭楔式閘閥型號]
郵箱：
手機：
- 品牌： 其他
- 型號： Z41H
- 連接形式： 螺紋
- 主體材料： 碳鋼
- 適用介質： 水
- 材質： 碳鋼
- 密封形式： 其他
- 標準： 國標
- 外形： 大型
- 流動方向： 單向
- 驅動方式： 手動
- 零部件及配件： 配件
- 用途： 截止
- 壓力環境： 常壓
- 工作溫度： 常溫
- 類型(通道位置)： 二通式
- 品牌： 州億、雙德、格業、耀圣
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式
Z41H-16C法蘭閘閥主要性能規范
| 公稱壓力PN（MPa） | 殼體 | 試驗壓力 （MPa） | 上密封 | |
| 密封 （液） | 密封 （氣） | |||
| 1.6 | 2.4 | 1.76 | 0.6 | 1.76 |
| 2.5 | 3.75 | 2.75 | 0.6 | 2.75 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.04 | 0.6 | 7.04 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 17.60 | 0.6 | 17.60 |
Z41H-16C法蘭閘閥適用范圍
| 殼體材料 | 適用介質 | 適用溫度℃ |
| 碳素鋼（C型） | 水、蒸汽、油品 | ≤425 |
| 鉻鎳鈦鋼（P型） | 類 | ≤200 |
| 鉻鎳鉬鈦鋼（R型） | 醋酸類 | ≤200 |
| 鉻鉬鋼（I型） | 水、蒸汽、油品 | ≤550 |
Z41H-16C法蘭閘閥主要零件材料
| 閥體、閥蓋 | 閘板、閥座 | 閥桿 | 閥桿螺母 | 填料 | 手輪 |
| 碳素鋼 | 優質碳鋼 +硬質合金或不銹鋼 | 鉻不銹鋼 | 鋁青銅 | 石墨盤根 | 可鍛鑄鐵 |
| 鉻鎳鈦鋼 | 不銹鋼、不銹鋼+硬質合金 | 鉻鎳鈦不銹鋼 | 鋁青銅 | 漫聚四氟乙 | 可鍛鑄鐵 |
| 鉻鎳鉬鈦鋼 | 不銹鋼、不銹鋼+硬質合金 | 鉻鎳鉬鈦不銹鋼 | 鋁青銅 | 烯盤根 | 可鍛鑄鐵 |
| 鉻鉬鋼 | 合金鋼 +硬質合金 | 鉻鉬鋁鋼 | 鋁青銅 | 柔性石墨 | 可鍛鑄鐵 |
Z41H-16C法蘭閘閥主要尺寸表
| 公稱通徑DN | Z41H-16C法蘭閘閥主要外形尺寸和連接尺寸 | |||||||||
| L | D | D1 | D2 | b | f | z-d | H | H1 | Do | |
| Z440H/Z41Y-10 Z40/Z41Y-16P Z40Z41Y-16R Z40/Z41Y-16P Z40/Z41Y-16R Z40/Z41Y-16I | ||||||||||
| 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 175 | 195 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-14 | 180 | 205 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14 | 2 | 4-14 | 210 | 240 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16 | 2 | 4-18 | 230 | 266 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16 | 3 | 4-18 | 350 | 405 | 200 |
| 50 | 230 | 160 | 125 | 100 | 16 | 3 | 4-18 | 358 | 420 | 240 |
| 65 | 290 | 180 | 145 | 120 | 18 | 3 | 4-18 | 375 | 450 | 240 |
| 80 | 320 | 195 | 160 | 135 | 20 | 3 | 8-18 | 433 | 528 | 280 |
| 100 | 350 | 215 | 180 | 155 | 20 | 3 | 8-18 | 502 | 620 | 320 |
| 125 | 400 | 245 | 210 | 185 | 22 | 3 | 8-18 | 612 | 753 | 360 |
| 150 | 480 | 280 | 240 | 210 | 24 | 3 | 8-23 | 676 | 847 | 360 |
| 200 | 600 | 335 | 295 | 265 | 26 | 3 | 12-23 | 820 | 1039 | 400 |
| 250 | 730 | 405 | 355 | 320 | 30 | 3 | 12-25 | 969 | 1245 | 450 |
| 300 | 850 | 460 | 410 | 375 | 30 | 3 | 12-25 | 1142 | 1472 | 560 |
| 350 | 980 | 520 | 470 | 435 | 34 | 3 | 16-25 | 1280 | 1650 | 640 |
| 400 | 1100 | 580 | 525 | 485 | 36 | 4 | 16-30 | 1452 | 1887 | 640 |
| 450 | 1200 | 640 | 585 | 545 | 40 | 4 | 20-30 | 1541 | 2011 | 720 |
| 500 | 1250 | 705 | 650 | 608 | 44 | 4 | 20-34 | 1676 | 2181 | 720 |
| 600 | 1450 | 840 | 770 | 718 | 48 | 5 | 20-41 | 1810 | 2440 | 800 |
