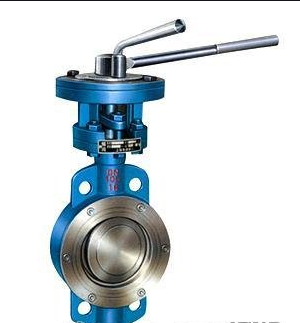

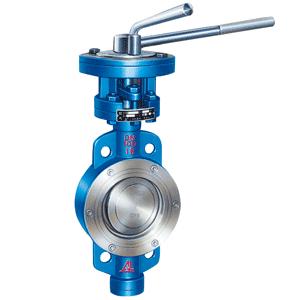

供應手柄傳動對夾式蝶閥

[供應手柄傳動對夾式蝶閥

手柄傳動對夾式蝶閥廠家

手柄傳動對夾式蝶閥概念

手柄傳動對夾式蝶閥圖片

手柄傳動對夾式蝶閥結構圖

手柄傳動對夾式蝶閥原理]

上海市手柄傳動對夾式蝶閥廠家

價格： 電議

物流： 浙江溫州市永嘉縣| 買家支付運費

可銷售總量： 10000件

手機： 13738780529 郵箱： famen1988@qq.com

傳真： 0577-67985630 地址： 上海市上海市

在線詢盤聯系廠家：13738780529 0577-67985631

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[供應手柄傳動對夾式蝶閥手柄傳動對夾式蝶閥廠家手柄傳動對夾式蝶閥概念手柄傳動對夾式蝶閥圖片手柄傳動對夾式蝶閥結構圖手柄傳動對夾式蝶閥原理]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應手柄傳動對夾式蝶閥）

品牌： 其他
型號： D71X
加工定制： 是
結構形式： 杠桿式
材質： 碳鋼
連接形式： 法蘭
適用介質： 水
壓力環境： 常壓
工作溫度： 常溫
標準： 國標
流動方向： 單向
驅動方式： 電磁
零部件及配件： 配件
用途： 截止
類型(通道位置)： 二通式
口徑： 50-1000
品牌： 州億

D71X手動對夾軟密封蝶閥概念：
D71X手動對夾軟密封蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的閥門叫蝶閥。D71X 手柄傳動對夾蝶閥閥全開到全關通常是小于900 ，蝶閥和蝶桿本身沒有自鎖有力，為了蝶板的定位，要在閥桿上加裝蝸輪減速器。采用蝸輪減速器，不僅可以使蝶板具有自鎖能力，使蝶板停止在任意位置上，還能改善閥門的操作性能。
D71X手動對夾軟密封蝶閥的優點如下： 1、啟閉方便迅速、省力、流體阻力小，可以經常操作。 2、結構簡單，體積小，重量輕。 3、可以運送泥漿，在管道口積存液體最少。 4、低壓下，可以實現良好的密封。 5、調節性能好。

D71X手動對夾軟密封蝶閥的缺連接尺寸:

公稱通徑（DN）	L	D	D1	Z-Φd	H	H0	A	B
25	43		85	4-14
32	43		100	4-18
40	43		110	4-18		220
50	43		125	4-18	63	235	270	65
65	46	165	145	4-18	70	250	270	65
80	46	185	160	8-18	83	275	270	65
100	52	200	180	8-18	105	316	270	65
125	56	220	210	8-18	115	340	310	65
150	56	285	240	8-22	137	376	310	65
200	200	340	295	8-22	164	472	365	90

公稱通徑	L	D	D1	Z-d	H	H0	A	B	D0
50	43	165	125	4-18	63	306	193	125	150
65	46	185	145	4-18	70	321	193	125	150
80	46	200	160	8-18	83	346	193	125	150
100	52	220	180	8-18	105	387	193	125	150
125	56	250	210	8-18	115	411	193	125	150
150	56	285	240	8-22	137	447	193	125	150
200	60	340	295	8-22	164	572	283	165	220
250	68	395	350	12-22	206	646	283	165	220
300	78	445	440	12-22	230	738	334	175	280
350	78	505	460	16-22	248	761	334	175	280
400	102	565	515	16-26	289	877	425	210	320
450	114	615	565	20-26	320	938	425	210	320
500	127	670	620	20-26	343	993	425	210	320
600	154	780	725	20-30	413	1131	425	210	320
700	165	895	840	24-30	478	1476	620	320	400
800	190	1015	950	34-33	525	1533	620	320	400
900	203	1115	1050	28-33	585	1655	620	320	400
1000	216	1230	1160	28-36	640	1765	620	400	400
1200	254	1455	1380	32-39	755	1995	620	400	400

D71X手動對夾軟密封蝶閥產品描述：
各軟密封蝶閥適用于溫度≤2 0 0℃（應密封件不同而定），公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、冶金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為：
    1. 設計新穎、合理，結構獨特，重量輕，啟閉迅速。
    2. 操作力矩小、方便、省力靈巧。
    3. 伸縮蝶閥除了能作調節和節流作用，補償管道誤差所產生的熱脹冷縮功能外，還能為安裝更換，維修管道提供方便。
    4. 密封件可以更換，密封性能可靠達到雙向密封零泄漏。
    5. 密封材料耐老化、耐腐蝕，使用壽命長等特點。
