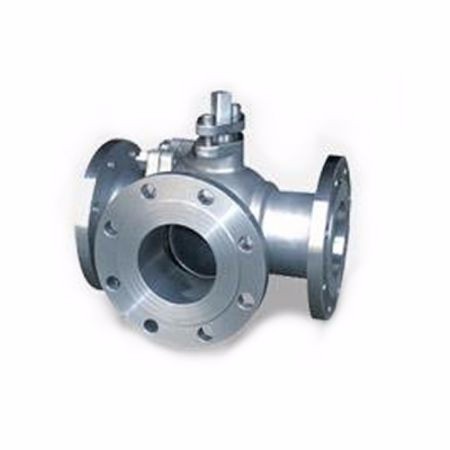

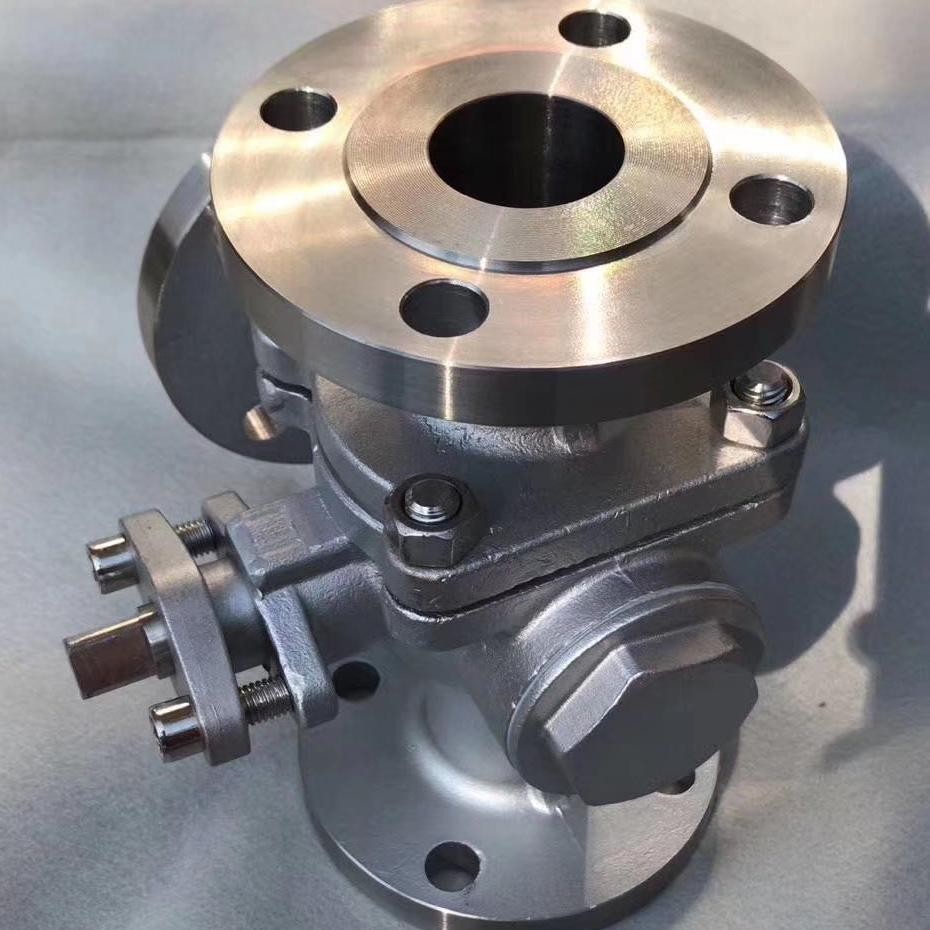

供應Q45F三通球閥
[球閥廠家
三通球閥價格
球閥咨詢
生產球閥
三通球閥廠家]
上海市q45f三通球閥廠家
價格： 電議
物流： 浙江 溫州市 永嘉縣| 賣家支付運費
可銷售總量： 1000件
手機： 13738780529 郵箱： famen1988@qq.com
傳真： 0577-67985630 地址： 上海市 上海市
[球閥廠家 三通球閥價格 球閥咨詢 生產球閥 三通球閥廠家]
郵箱：
手機：
- 品牌： 其他
- 型號： Q45F
- 材質： 碳鋼
- 連接形式： 螺紋
- 結構形式： 浮動球球閥
- 適用介質： 水
- 壓力環境： 高壓
- 工作溫度： 低溫
- 標準： 國標
- 流動方向： 單向
- 驅動方式： 其他
- 零部件及配件： 配件
- 用途： 換向
- 類型(通道位置)： 三通式
- 作用對象： 泵
- 品牌： 州億
Q45F三通球閥產品特點:
一、兩閥座密封三通球閥結構緊湊、外型美觀、密封性能好。
它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。（如流向圖A）
二、四閥座密封三通球閥造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈
活控制管路中介質的合流或分流。（如流向圖B）
Q45F三通球閥主要零件材質
| 零件名稱 Accessory name | 材 質 Material | |
| GB | ASTM | |
| 閥體、閥蓋 Body,bonnet | WCB | A216-WCB |
| 密封圈 Sealing Ring | PTFE、對位聚苯 PTFE、Counterpoint polypheny1 | PTFE、對位聚苯 PTFE、Counterpoint polypheny1 |
| 球體 Ball | 1Cr18Ni9Ti | SS 304 |
| 閥座、閥桿 Seat、Stem | 2Cr13 | A246-416 |
| 雙頭螺柱 Dual-head double-screw bolt | 35CrMoA | A193-B7 |
備注：三通球閥一般采用兩閥座結構，如流向圖A所示兩種工況。選用兩閥座L型結構（即Q44型）。流向圖B中①和④兩種工況亦可選用兩閥座T型結構（即Q45型）。流向圖B 中②和③兩種工況必須選用四閥座T型結構（即Q45型）。
其余工況也可選用四閥座結構,但應在訂貨合同中注明閥座結構。如閥門有其它要求請參閱樣本《球閥的型號編制方法》填寫相應的要求代號。
Q45F三通球閥主要性能規范
| 公稱壓力 PN（MPa） Nominal diameter | 試驗壓力 Test pressure | |||
| 殼體 Shell | 高壓液密封 High-pressure liquid sealing | 低壓氣密封 Low-pressure hermetic sealing | ||
| 1.6 | 2.4 | 1.76 | 0.6 | |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 | ||
| CLASS150 | 3.O | 2.2 | ||
| 適用工況 Applicable Operating Mode | 適用介質 Applicable medium | 水、油品、氣等非腐蝕介質和酸堿腐蝕介質 Non-corrosion medium such as water, oil products, ａnd gas, etc,and nitric acid corrosion medium. | ||
| 適用溫度 Applicable temperature | -28-350℃ | |||
| 應用規范 Applicable specification | 連接法蘭 Connecting flange | JB79-59、GB9113、HG20592-97、ANSI B16.5 | ||
| 檢驗試驗 Test ａnd inspection | GB9/T 9092-99、API 598 | |||
| 其余制造規范均按本廠標準 Other manufacturing standard is according to the standard of our factory. | ||||
Q45F三通球閥主要外型與連接尺寸表
| 公稱壓力或壓力級 Nominal pressure | 主要尺寸 Main dimension | 公稱通徑 | |||||||||||
| 15/1/2″ | 20/3/4″ | 25/1″ | 32/11/4″ | 40/11/2″ | 50/2″ | 65/21/2″ | 80/3″ | 100/4″ | 125/5″ | 150/6″ | 200/8″ | ||
| PN1.6MR | L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 |
| PN2.5MPa | L1 | 75 | 75 | 90 | 1OO | 1 O | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
| PN4.OMR | H | 90 | 90 | 102 | 115 | 135 | 140 | 155 | 185 | 21O | 275 | 305 | 335 |
| CLASS1 50 | W | 140 | 140 | 155 | 250 | 250 | 350 | 350 | 420 | 700 | 1000 | 1300 | 1800 |
一、①Q45F三通球閥產品名稱與型號②Q45F三通球閥口徑③是否帶附件以便我們的為您正確選型。 二、若已經由設計單位選定Q45F三通球閥型號，請按Q45F三通球閥型號直接向我司銷售部訂購。 三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門為您審核把關。 感謝您訪問我們的網站【http://zhouyivcom.vh.mtnets.net/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務 標簽： 球閥廠家 三通球閥 球閥咨詢 生產球閥 三通球閥 球閥廠家 三通球閥價格 球閥咨詢 生產球閥 三通球閥廠家 上海市q45f三通球閥 上海市q45f三通球閥廠家
