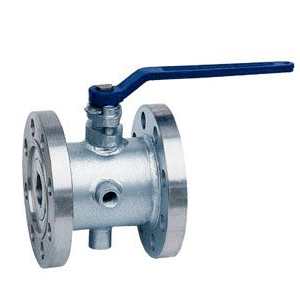

供應BQ41F法蘭保溫球閥
[供應法蘭保溫球閥廠家
法蘭保溫球閥工作原理
法蘭保溫球閥圖片
法蘭保溫球閥特點及用途
法蘭保溫球閥型號
法蘭保溫球閥概念
法蘭保溫球閥生產廠家]
上海市法蘭保溫球閥廠家
價格： 電議
物流： 浙江 溫州市 永嘉縣| 買家支付運費
可銷售總量： 1000件
手機： 13738780529 郵箱： famen1988@qq.com
傳真： 0577-67985630 地址： 上海市 上海市
[供應法蘭保溫球閥廠家 法蘭保溫球閥工作原理 法蘭保溫球閥圖片 法蘭保溫球閥特點及用途 法蘭保溫球閥型號 法蘭保溫球閥概念 法蘭保溫球閥生產廠家]
郵箱：
手機：
- 品牌： HUGONG/滬工
- 型號： BQ41F
- 加工定制： 是
- 閥瓣開啟高度： 微啟式安全閥
- 結構形式： 杠桿式
- 連接形式： 螺紋
- 材質： 碳鋼
- 適用介質： 水
- 標準： 美標
- 流動方向： 單向
- 零部件及配件： 配件
- 形態： 蝶式
- 壓力環境： 高壓
- 類型(通道位置)： 二通式
- 閥體構造： 不封閉式
- 品牌： 州億
1F法蘭保溫球閥具有良好的保溫保冷特性,且閥門的通徑與管徑一致,同時又能有效降低管 路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常
溫下會凝固的高粘度介質。
由于采用整體式結構，因而保溫球閥比一般球閥體積更小，重量更輕，且無外漏,密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
BQ41F法蘭保溫球閥技術規范
| 設計標準 Design Standard | ASME B 16.34 GB/T 12224 |
| 結構長度 Structure length | ASME B 16.10 GB/T 12221 |
| 連接法蘭 Connecting flange | ASME B 16.5 JB/T 79 |
| 驅動方式 Driving manner | 手動、電動、氣動 Manual,Moton driving,Pneumatil |
| 試驗和檢驗 Test & Inspection | JB/T9092 API 598 |
| 適用介質 Applicable medium | 重油、膠類等易凝固介質 Hey oil,glue ａnd other easy-clotting medium |
BQ41F法蘭保溫球閥主要零件材質表
| 序號 | 零件名稱 Accessory name | 材 質 Material | |
| GB | ASTM | ||
| 1 | 夾套 Jacket | 25 | A105 |
| 2 | 閥座 Seat | WCB | A216-WCB |
| 3 | 閥體 Body | 25 | A105 |
| 4 | 密封圈 SealingRing | PTFE、對位聚苯 PTFE、Counterpoint polypheny1 | |
| 5 | 球體 Ball | ||
| 6 | 閥桿 Stem | 1Cr13 | A247-410 |
| 7 | 填料 Stuffing | 柔性石墨 Graphite | |
| 8 | 填料壓蓋 Gland | WCB | A216-WCB |
注：系列閥門主要零部件及密封面的材質可根據實際工況條件或用戶特殊要求設計選用.
BQ41F法蘭保溫球閥主要外型及連接尺寸表
| 公稱通徑 （DN） | b | L | D | E | Q | H | W | 管螺紋 Pipe thread | ||
| （mm） | （in） | （mm） | （in） | P | ||||||
| 20 | 3/4″ | 19 | 117 | 40 | 11/2″ | 58.5 | 147 | 101 | 170 | G3/4″ |
| 25 | 1″ | 25 | 127 | 50 | 2″ | 62.5 | 156 | 106 | 170 | G3/4″ |
| 40 | 11/2″ | 38 | 165 | 65 | 21/2″ | 63.5 | 181 | 125 | 250 | G3/4″ |
| 50 | 2″ | 51 | 178 | 80 | 3″ | 68 | 218 | 135 | 250 | G3/4″ |
| 80 | 3″ | 76 | 229 | 150 | 6″ | 82 | 275 | 193 | 350 | G3/4″ |
| 100 | 4″ | 102 | 254 | 200 | 8″ | 83 | 300 | 265 | 420 | G3/4″ |
| 150 | 6″ | 152 | 292 | 250 | 10″ | 95 | 403 | 355 | 1000 | G3/4″ |
| 200 | 8″ | 203 | 330 | 300 | 12″ | 100 | 492 | 410 | 1300 | G3/4″ |
| 備 注Remarks | 法蘭尺寸請按對應的通徑參閱樣本《主要外型及連接尺寸表》 Flange dimension refer to the sample book of form of Main Types andConnecting Dimension, according to the corresponding diameter | |||||||||
訂貨須知：
一、①BQ41F法蘭保溫球閥產品名稱與型號②BQ41F法蘭保溫球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定BQ41F法蘭保溫球閥型號，請按BQ41F法蘭保溫球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門為您審核把關。
