詳細信息（供應上海太陽能電池組件檢測設備價格信息網）

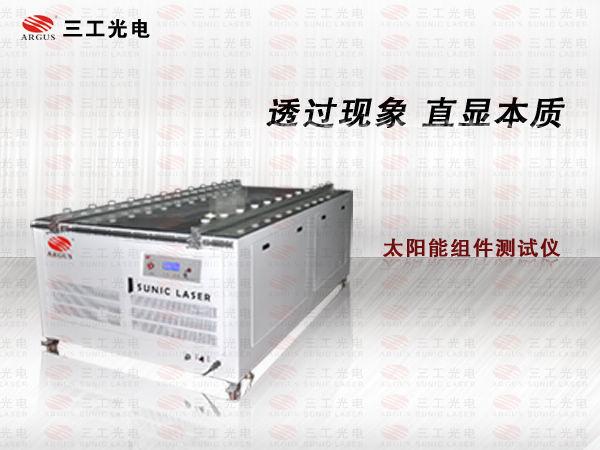

                      太陽能組件測試儀
太陽能組件測試儀專門用于太陽能單晶硅、多晶硅、非晶硅電池組件的電性能測試。　
通過模擬太陽光譜光源，對電池組件的相關電參數進行測量。　
獨有的校正裝置，輸入補償參數，進行自動/手動溫度補償和光強度補償，具備非接觸式自動測溫與溫度修正功能。　
基于Windows的操作界面，測試軟件人性化設計，記錄并顯示測試曲線（I-V曲線、P曲線）和測試參數（Voc、Isc、Pmax、Im、Vm、FF、EFF、Temp），測試結果語音提示，序列號自動生成，保存到文件夾。　
一：設備組成部件簡介：
   太陽模擬器：模擬正午太陽光，照射待測電池片，通過測試電路獲取待測電
池片的性能指標。
電子負載：連接待測電池片、標準電池和溫度探頭。獲取待測電池片的電壓、電
流；通過標準電池獲取光強
   信號；通過溫度探頭獲取測試環境溫度，并將這四組數據提供給采集卡做分
析、處理。
   控制電路：提供人機界面，和控制接口，提供操作界面和參數設定。
二、主要技術指標
   1.開路電壓(Voc):在光照下，電池片沒有接負載時的電壓
   2.短路電流(Isc):在光照下，電池片短路時的輸出電流
   3.功率(Pmax):在光照下，電池片所能輸出的功率
   4.功率下的電壓(Vopt)/電流(Iopt)
   5.填充因子: Pmax/Voc * Isc，體現電池的輸出功率隨負載的變動特性
   6.效率:在光照下，電池片的工作效率
   7.等效串聯電阻：太陽能電池片內部的等效串聯電阻，會影響其正向伏安特
性和短路電流，另外串聯電阻的增8.大會使太陽能電池的填充因子和光電轉換
效率降低
三、太陽組件測試儀包括：
   控制電路：實現氙燈閃燈控制，電容充電/放電控制。
   電容充電電路：實現對超級電容的充電和過壓保護，在程序控制下穩定電容
電壓。
   氙燈高壓電路：產生近9千伏的高壓，點亮氙燈。
四、功能說明：
     超級電容充電，將220V交流電做倍壓處理后，通過充電控制電路輸出到電
容，控制板按照設定的電壓值給電容充電，并實時檢測電容電壓，保證電容電壓
的穩 定。保護電路包括軟件保護和硬件保護，兩者同時作用，保證電容工作在
允許的電壓范圍內。GBT控制，在氙燈的工作回路中接有IGBT，用于控制氙燈工
作。 IGBT平時處于導通狀態，即氙燈兩端一直存在電壓，一旦有高壓產生則氙
燈點亮，而控制電路根據太陽能電池實際測試情況控制關閉IGBT，使氙燈熄滅。
氙燈高壓產生電路，利用電感的自感電動勢產生近9千伏的高壓。極電流也相
應增加，由于電路時串聯關系，此時C極的電流可以看作是待測電池片的輸出電
流，當C 極電流等于待測電池片的短路電流時，通過監測待測電池片電壓可知
此時 待測電池片電壓輸出為零，整個測試過程完畢。結合待測電池片電壓輸出
曲線和電流檢測電阻上獲取的曲線，就可以繪制出該待測電池片的 I-V特性曲
線。電路特點：采用高精度電流檢測運算放大器，可從噪聲中有效檢出有
用信號。采用數字電位器，通過程序控制調整放大器的增益，可針對不同電池片
設定增益參數，在不改變硬件的情況下，通過改變軟件的工作模式，適應多種
電池片測試應用。
五、設備的主要構成部件
   1、測試主機（含電子負載）
   2、光源
   3、計算機
   4、14位同步高速A/D板卡
   5、測量軟件
   6、打印機（A4噴墨彩色打印機）
7、標準電池（用于調整光強和校正光強均勻度）
