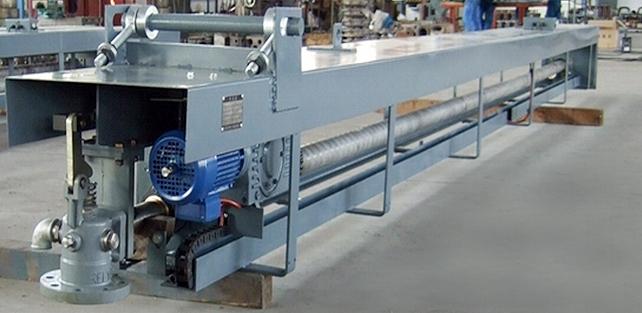

供應C304與C304C長伸縮吹灰器

 聯系電話：13997912770； 0724-6500038;
     C304型和C304C型吹灰器用于吹掃鍋爐受熱面上的積灰和結渣。主要用在捕渣管、過熱器、再熱器及省煤器上的積灰和結渣，也可用來爐頂和管式空氣預熱器的積灰。

    工作原理

     A．清掃原理

     從伸縮旋轉的吹灰槍管端部的一個或幾個噴咀中，噴出壓縮空氣或蒸汽持續沖擊、清洗受熱面是本吹灰器的工作原理。噴咀的軌跡是一條螺旋線，導程為100、150或200mm，由吹灰器行程和吹灰要求決定。吹灰器退回時，噴咀的螺旋線軌跡與前進時的螺旋線軌跡錯開1/2節距。見兩個噴咀、100mm導程的吹灰軌跡圖。

     如果選用螺旋線相位變化機構裝在吹灰器上，噴咀軌跡就不會恒定重復。這種機構在每個吹灰周期中，使噴咀的相位預先改變。對于導程100mm的C304吹灰器，每個吹灰周期開始時，吹灰槍比上一周期轉過了47.409°，噴咀軌跡完全重復的情況，要到吹掃448次后才會出現。

     B．主要機構

     （1）噴咀——對每一吹灰器專門選定。
     （2）噴咀傳送機構——吹灰槍管、跑車和電動機。
     （3）向噴咀提供吹灰介質的機構——閥門、內管、填料壓蓋和吹灰槍臂。
     （4）支承和包容吹灰器元件的機構——兩點支吊的箱式梁。
     （5）控制系統——整個部件由梁保護，提供控制電源和動力電源，控制吹灰器的運行。

     C．吹灰過程

     吹掃周期從吹灰槍處在起始位置開始。電源接通后，電機驅動跑車沿著梁兩側的導軌前移，將吹灰槍送入鍋爐內。噴咀進入爐內后，跑車開啟閥門，吹灰開始。跑車?yán)^續將吹灰槍旋進鍋爐，直至到前端極限后，跑車反轉，引導槍管以與前進時不同的吹灰軌跡后退。當噴咀接近爐墻時，閥門關閉，吹灰停止。跑車?yán)^續后退，回到起始位置。

    主要技術參數

     行程 7.62 （C304C）
     7.63～13.72 （C305）
     吹灰介質 蒸汽或壓縮空氣
     進退速度（m/min） 2.185 (1.8)
     轉速（r·p·m）19 (18)
     噴咀口徑 12～32
     吹灰半徑 ～2
     吹灰角度 360°
     電動機型號、規格
     （中國國內使用）
     Y90S—6型 0.75KW～910r·p·m （C304C）
     Y90L—6型 1.1 KW～910r·p·m （C305）
     電動機電源 380V.3P.50Hz
     近似重量 360kg+行程×116kg（C304C）
     400kg+行程×135kg（C305）

     注：吹灰器行程、進退速度、轉速、噴咀數量及口徑、吹灰介質壓力和流量等根據鍋爐、燃料、介質的具體情況確定。 標簽：     荊門市長伸縮吹灰器   荊門市長伸縮吹灰器廠家
