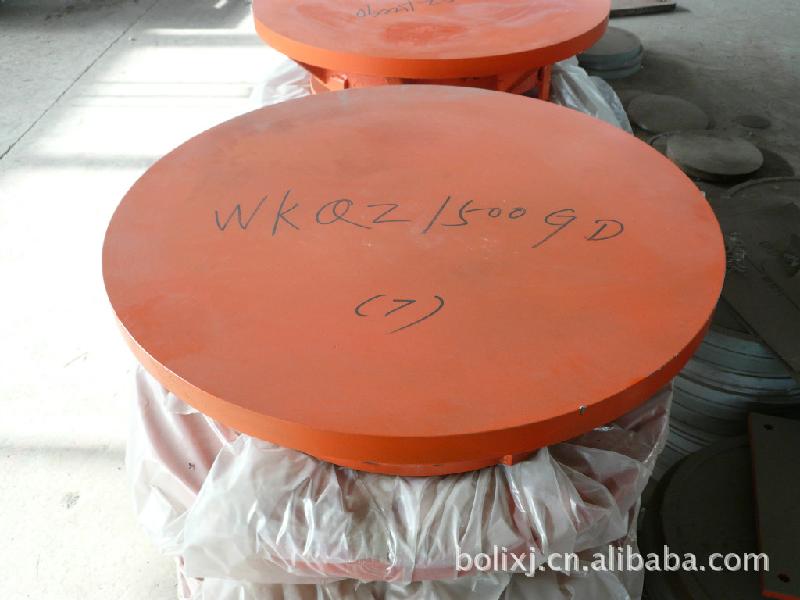

QZ 系列球型支座構造特點及功能

0Z系列球型支座是由上支座板含不銹鋼板、下支座板、球冠襯板、聚四氟乙烯滑板（即平面四氟板、球面四氟板）及防塵結構等組成。本系列產品與普通盆式橡膠支座相比，其轉角更大、轉動靈活、承載力大、容許位移量大等特點，而且能更好地適應支座大轉角的需要。該系列產品被廣泛應用于曲線橋、直橋、斜橋及城市立交橋等橋梁工程中。

QZ 球型支座產品分類：

球型支座具有承受豎向荷載和各向轉動動能，按其水平向位移特性分類為：
A 、雙向活動支座：具有多向位移性能，代號DX ;
B 、單向活動支座：承受單向水平荷載，具有縱向位移性能，代號ZX ;
C 、固定支座：承受各向水平荷載，各向均無位移，代號GD 。

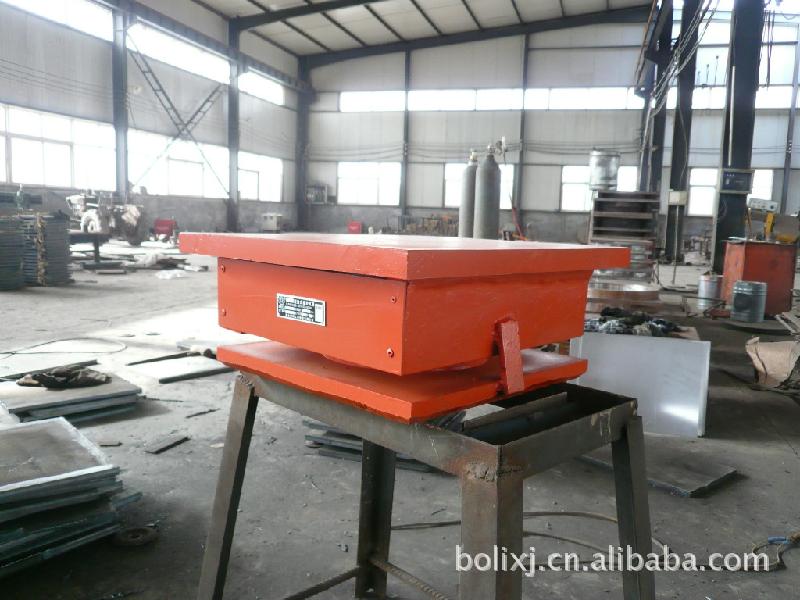

QZ 球形支座結構型式

球型支座由上支座板（含不銹鋼板）、球冠襯板、下支座板、平面聚四氟乙烯板、球面聚四氟乙烯板和防塵結構等組成。
產品代號表示方法

QZ 系列球形支座的技術性能

1 、支座反力（豎向承載力）分為16 級；1000 , 1500 , 2000 , 2500 , 3000 , 4000 , 5000 , 6000 , 7000 , 8000 , 9000 和10000 , 12500 , 15000,17500 , 20000KN 。
2 、支座設計轉角θ分為0.01 、0.15 和0.02rad （根據需要可增大）。
3 、支座設計位移量
順橋向：1000 一2500KN   e＝士50 和士100mm ;
3000 一10000KN   e＝士50 、土1 00mm 和士1 50mm ;
橫橋向（GX 多向活動支座）e＝土2Omm
設計位移量根據工程需要可進行變更。
4 、支座設計摩擦系數在聚四氟乙烯板有硅脂潤滑條件下，應力為30Mpa 左右時，取值如下：常溫（-25 ℃ ~＋60 ℃ ）0 .03   低溫（-40 ℃ ~＋40 ℃ ）0.05
5 、支座可承受的水平力：
縱向活動支座（ZX ）橫橋向水平力為支座反力的10 %
固定支座（GD）承受水平力為支座反力的10 %

QZ 球形支座的安裝

1、采用本系列支座時，橋梁梁體及橋墩臺支承部位的混凝土標號不得低于C35 ，特殊情況需征得設計單位同意。
2 、支座與梁體及墩臺采用預埋螺栓連接，必要時可采用與預埋鋼板焊接，但將支座與預埋鋼板焊接時，要防止支座鋼體過熱，以免燒壞硅脂及聚四板。
3 、支座安裝高度應符合設計，要保證支座支承平面的水平及平整，支座支承面四角高差不得大于2mm.
4 、安裝時支座的相對滑動面應用、酒精仔細擦凈，不得夾有灰塵和雜質。然后在表面均勻地涂滿295 硅脂。
5 、上、下連接板在梁體安裝完成后予以拆除，以防約束梁體的正常轉動，然后及時安裝活動支座的橡膠防塵置。
6 、支座出廠時，應由生產廠家將支座調平，并擰緊連接螺栓以防止支座在安裝過程中發生轉動和傾覆。支座可根據設計需要預設轉角及位移，但用戶應在訂貨時提出預設轉及位移量的要求，由生產廠家在裝配時，預先調整好。
7 、支座安裝前方可開箱，并檢查裝箱清單，包括配件清單、原材料檢驗報告復印件、支座產品合格證及支座安裝養護細叭。施工單位開箱后、不得任意松動連接螺栓，并不得任意拆卸支座。

QZ 球型支座安裝注意事項

1 、支座開箱并檢查裝箱清單及合格證。
2 、安裝支座板及地腳螺栓：在下支座析四角鋼楔塊調整支座水平，并使下支座板底面高出橋墩面頂面20-5Omm ，找正支座縱、橫向中線位置，使之符合設計要求。用環氧砂漿灌注地腳螺栓孔及支座底面墊層。
3 、環氧砂槳硬化后，拆除支座四角臨時鋼楔塊，并用環氧砂漿填滿抽出楔塊的位置。
4 、在梁體安裝完畢后，或現澆混凝土梁體形成整體并達到設計強度后，在張拉梁體預應力之前，拆除上、下支座連接板，以防止約束梁體正常轉動。
5 、拆除上、下支座連接板后，檢查支座外觀，并及時安裝支座外防塵罩。
6 、當支座與梁體及墩臺采用焊接連接時，應先將支座準確定位后，用對稱間斷焊接縫將下支座與橋墩臺上預埋鋼板焊接，焊接時防止溫度過高對聚四氟乙烯板的影響。焊接后做防銹處理。

QZ 球形支座的養護

1 、支座使用期間每年定期進行一次檢查及養護。
2 、檢查支座地腳螺母有無剪斷，支座橡膠密封圈有無龜裂、老化。
3 、檢查支座相對位移是否均勻，逐個記錄支座位移量。
4 、支座附近的雜物及灰塵，并用棉絲仔細擦凈不銹鋼表面的灰塵。
5 、松動地腳螺母一次，清洗上油以免螺母銹死，然后緊固。
6 、校核并定點檢查支座高度變化，以便校核支座內聚四氟乙烯板的磨耗情況，當支座變化高度超過3mm 時，應拆除橡膠密封圈，檢查聚四氟乙烯板的情況。
7 、定期對支座鋼件進行油漆防銹處理（不銹鋼滑動面除外）。
