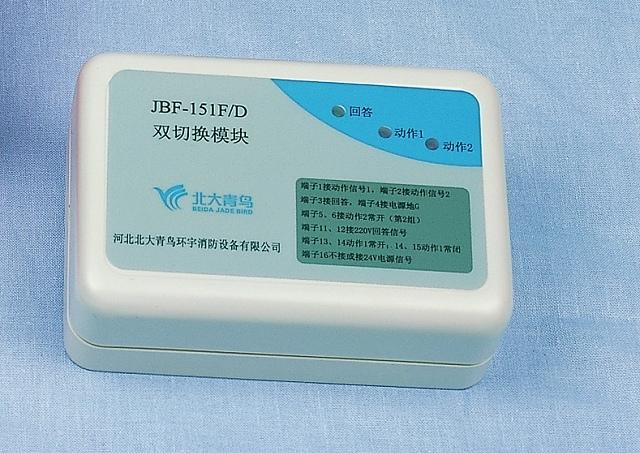

詳細信息（供應JBF-151FD聯動雙切換模塊）

品牌： 北大青鳥
型號： JBF-151FD
加工定制： 否
全新： 一級正品

批發供應北大青鳥JBF-151F/D聯動雙切換模塊品牌	北大青鳥	型號	JBF-151F/D
類型	聯動雙切換模塊	工作電源	DC 19-24V控制器提供，調制型
環境溫度	-10…+60℃（℃）	環境濕度	≤95%(40±2℃)（%）
尺寸	1208244

特點：

         雙路切換；
         實現聯動控制系統的弱電線路與被控設備的強電線路之間的轉接、隔離，以防止強電竄入系統，保障系統的安全；
         與專線控制盤連接，用于控制重要消防設備（如消防泵、噴淋泵、風機等），一只模塊可控制一臺大型消防設備的啟、停控制；
         插拔式結構，可像安裝探測器一樣先將底座安裝在墻上，布線后工程調試前再將切換模塊插入底座。易于施工、維護；
         通過無源動合接點或切換AC220V電壓作為回答信號。
技術指標：

內容	技術參數
工作電壓	DC 19-24V　控制器提供，調制型
工作溫度	-10…+60℃
貯存溫度	-30…+75℃
相對濕度	≤95%(40±2℃)
監視電流	≤2mA（24V）
動作電流	≤20mA（24V）
確認燈	動作燈—紅色，回答燈—綠色；動作時，動作燈常亮、回答燈常亮
接點負載	AC250V/3A、DC30/V7A啟動為一組常開/常閉觸點、停止為一組常開觸點
外形尺寸	120mm長 × 82mm寬 × 44mm高
線制	多線制

安裝與接線
安裝孔距為65mm，用2只M4螺釘或A4自攻釘固定在安裝位置。

         端子1接多線盤啟動端；端子2接多線盤停止端；
         端子3接多線盤回答端；端子4接電源地G；
         端子5、6為停止命令對應的常開觸點輸出；
         端子11、12接220V回答信號；
         端子13、14為啟動命令對應的常開觸點輸出；端子14、15為啟動命令對應的常閉觸點輸出；
         觸點輸出均為無源。
         端子16接24V電源正極；

應用（接專線控制盤）：

啟動停止回答電源地

1（C1） 16 2（C2） 12（AS1） 3（AS1） 11（AS2） 4（G） 15（NC1） 14（COM1） 13（） 5（COM2） 6（NO2）

注意事項：

         可使用AC220V或無源閉合信號作為回答反饋信號。
         JBF-151F /D只有1個回答輸入，它是啟動1的回答。
         JBF-151F /D啟動發出后可提供一組常開或常閉觸點，停止命令輸出時只輸出一對常開點。
         本模塊輸出觸點默認為脈沖點動型，當需要輸出持續信號時在16端接入DC24V
