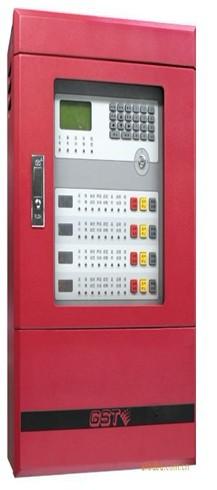

海灣消防 GST-QKP04、GST-QKP04/2型氣體滅火控制器

 GST-QKP04、GST-QKP04/2型氣體滅火控制器



 GST-QKP04氣體滅火控制器是海灣公司為適應工程設計的需要而開發的，具有氣體滅火控制功能，可實現4個防火區的氣體滅火控制；本產品為典型的氣體滅火控制裝置，可配接緊急啟/停按鈕、聲光警報器、氣體噴灑指示燈、手自動轉換開關以及輸出模塊等，有聯網功能，可與海灣公司的各種火災報警控制器（聯動型）配套使用，組成火災報警和氣體滅火控制系統。GST-QKP04滿足GB 16806-2006《消防聯動控制器》中有關氣體滅火控制器的要求，為室內使用設備。產品具有以下特點：
（1）配置靈活、可靠性高
（2）功能強、控制方式靈活
（3）窗口化、漢字菜單式顯示界面
（4）模塊式開關電源
產品還具有以下功能：
（1）能控制氣體滅火設備的啟動噴灑
（2）收到啟動控制信號后能發出聲光報警、啟動現場的聲光警報器、開始延時且指示延時時間、并聯動啟動輸出模塊實現關閉門窗、防火閥和停止空調等功能
（3）各區延時啟動的延時時間在0～30秒連續可調
（4）具有停動功能
（5）具有手自動轉換功能，各區可分別設置手動和自動工作方式
（6）可向火災報警控制器（聯動型）等上傳啟動控制信號、延時信號、啟動噴灑信號、氣體噴灑信號和故障信號等信息
（7）自身帶有備電，在主電缺失時可自動投入備電運行；能給備電充電并有備電保護功能
（8）可控制含有主、備兩個鋼瓶組的氣體滅火系統
（9）具有信息記錄、查詢功能，可保存最后的999條記錄
GST-QKP04/2氣體滅火控制器是GST-QKP04的分型產品，除最多控制2個防火區的氣體滅火外，其它均與GST-QKP04相同。
主要技術指標如下：
（1）工作電壓：交流AC220V  50/60Hz ，允許電壓變化范圍 AC187V～AC242V；
（2）功耗：監視狀態功耗≤30W；功耗≤264W；
（3）備用電源：2個DC12V/7密封鉛電池；
（4）氣體噴灑輸出：各區DC24V/2A，脈沖方式/持續方式,可調；
（5）電池充電電流：300mA；
（6）液晶屏規格：128×64點，可同屏顯示32個漢字信息；
（7）容量
GST-QKP04可帶4個區的氣體滅火設備，實現對4個防護區的保護；GST-QKP04/2可帶2個區的氣體滅火設備，實現對2個防護區的保護。其中每個區所帶設備及數量如下：
（1）電磁閥：1個，額定電壓DC24V,電流2A；
（2）壓力開關：1個，常開觸點，動作時閉合；
（3）聲光警報器：1～10個，編碼地址范圍1～10；
（4）氣體噴灑指示燈：1～6個，編碼地址范圍11～20；
（5）緊急啟/停按鈕和手自動轉換開關：共1～10個，編碼地址范圍21～30；
（6）輸出模塊：1～6個，編碼地址范圍31～40。
（7）GST-QKP04最多可同時啟動2個區的氣體滅火設備釋放滅火劑進行滅火。
（8）線制

線制	距離	負載或連接設備
各區通信總線24V	＜0.5km	32只總線設備
各區電源線DC24V	＜0.5km	每區小于0.65A
RS485總線	＜1.2km	火災報警控制器（聯動型）

（9）使用環境
工作溫度：0℃~40℃
相對濕度≤95%，不凝露
（10）外形尺寸：寬420mm×厚200mm×高590mm
GST-QKP04、GST-QKP04/2型氣體滅火控制器符合國家標準GB 16806-2006《消防聯動控制系統》。
此產品已獲得：CCC認證、檢驗報告。
