GST-TS9000/GST-TS9000B消防電話系統

系統概述
GST-TS9000/GST-TS9000B消防電話系統是一種消防的通訊系統，通過這個系統可迅速實現對火災的人工確認，并可及時掌握火災現場情況及進行其它必要的通訊聯系，便于指揮滅火及現場恢復工作。GST-TS9000/GST-TS9000B消防電話系統滿足GB 16806-2006《消防聯動控制系統》中對消防電話的要求，是一套總線制消防電話系統?？偩€制消防電話系統由消防電話總機、火災報警控制器（聯動型）、消防電話接口、固定消防電話分機、消防電話插孔、手提消防電話分機等設備構成。
系統配置說明
GST-TS9000/GST-TS9000B消防電話系統主要由以下設備組成：
?      GST-TS-Z01A型消防電話總機(GST-TS9000配置)
?      GST-TS-Z01B型消防電話總機(GST-TS9000B配置)
?      GST-TS-100A/100B型消防電話分機
?      GST-LD-8312型消防電話插孔
?      GST-LD-8304型消防電話接口
注意：GST-TS9000/GST-TS9000B消防電話系統的現場設備應與系統主機在同一臺控制器上，不支持聯網控制器的應用。
系統在應用過程中按如下說明進行配置。
系統容量
?      每個GST-TS-100A/GST-TS-100B型消防電話分機需要配接1個GST-LD-8304型消防電話接口。
?      每100個GST-LD-8312型消防電話插孔需要配接1個GST-LD-8304型消防電話接口。
?      每512個GST-LD-8304型消防電話接口需要配接1個GST-TS-Z01A/GST-TS-Z01B型消防電話總機。
聯動控制配置
?      與GST5000、GST9000聯動控制器配接時，每個回路可配接2個GST-TS-Z01A/GST-TS-Z01B型消防電話總機，或GST-TS-Z01A/GST-TS-Z01B型消防電話總機、GST-GBFB-200型廣播分配盤/GST-GBFB-200B型應急廣播控制器各1個；GST200聯動控制器可最多配接2個GST-TS-Z01A型消防電話總機，或GST-TS-Z01A/GST-TS-Z01B型消防電話總機、GST-GBFB-200型廣播分配盤/GST-GBFB-200B型應急廣播控制器各1個。
?      每個GST-LD-8304型消防電話接口占用一個總線點，需要計入控制器總線點數量。
?      GST-LD-8304型消防電話接口數量×0.033A = GST-LD-8304型消防電話接口需要的DC24V聯動電源供電電流。
?      每個GST-TS-Z01A/GST-TS-Z01B型消防電話總機需要使用0.5A的DC24V聯動電源。
?      系統配置計算
?      根據現場GST-TS-100A型消防電話分機和GST-LD-8312型消防電話插孔的數量計算出GST-LD-8304消防電話接口的數量。
?      根據GST-LD-8304型消防電話接口的數量計算出GST-TS-Z01A/GST-TS-Z01B型消防電話總機數量。
GST-TS9000/GST-TS9000B型消防電話符合國家標準GB 16806-2006《消防聯動控制系統》。
此產品已獲得：CCC認證、檢驗報告。

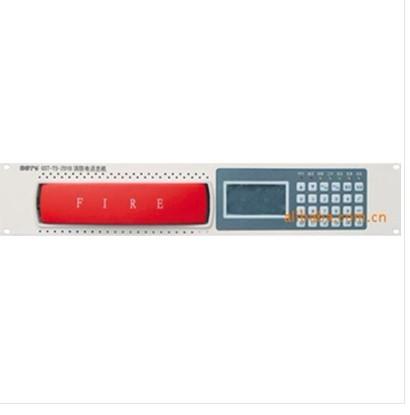

 GST-TS-Z01A型消防電話總機



GST-TS-Z01A型消防電話總機是消防通信設備，當發生火災報警時，由它可以提供方便快捷的通信手段，是消防控制及其報警系統中不可缺少的通信設備。主要具有以下特點：
（1）每臺總機可以連接最多512路消防電話分機或51200個消防電話插孔；
（2）總機采用液晶圖形漢字顯示，通過顯示漢字菜單及漢字提示信息，非常直觀的顯示了各種功能操作及通話呼叫狀態，使用非常便利；
（3）在總機前面板上設計有15路的呼叫操作鍵和狀態指示燈，和現場電話分機形成一對一的按鍵操作和狀態指示，使得呼叫通話操作非常直觀方便；
（4）總機中使用了固體錄音技術，可存儲呼叫通話記錄。
主要技術指標如下：
（1）工作電壓：DC24V±10%
（2）工作電流≤0.5A
（3）允許消防電話分機環路電阻：<1000歐姆
（4）頻率范圍：300～3400Hz
（5）串音電平：<-60dB
（6）傳輸損耗：<5dB
（7）使用環境：
溫度：0℃～+40℃
相對濕度≤95%，不結露
（8）外形尺寸：
482.6mm×88.1mm×155.0mm

GST-TS-Z01B型消防電話總機



GST-TS-Z01B型消防電話總機是消防通信設備，當發生火災報警時，由它可以提供方便快捷的通信手段，是消防控制及其報警系統中不可缺少的通信設備。主要具有以下特點：
（1）每臺總機可以連接最多512路消防電話分機或51200個消防電話插孔；
（2）總機采用液晶圖形漢字顯示，通過顯示漢字菜單及漢字提示信息，非常直觀的顯示了各種功能操作及通話呼叫狀態，使用非常便利；
（3）在總機前面板上設計有15路的呼叫操作鍵和狀態指示燈，和現場電話分機形成一對一的按鍵操作和狀態指示，使得呼叫通話操作非常直觀方便；
（4）總機中使用了固體錄音技術，可存儲呼叫通話記錄。
主要技術指標如下：
（1）工作電壓：DC24V±10%
（2）工作電流≤0.5A
（3）允許消防電話分機環路電阻：<1000歐姆
（4）頻率范圍：300～3400Hz
（5）串音電平：<-60dB
（6）傳輸損耗：<5dB
（7）使用環境：
溫度：0℃～+40℃
相對濕度≤95%，不結露
（8）外形尺寸：
482.6mm×88.1mm×100.0mm


GST-TS-100A型消防電話分機

GST-TS-100A型消防電話分機是消防總線制通訊設備，GST-TS-100A型消防電話分機為固定式安裝，摘機即呼叫電話主機。通過消防電話分機可迅速實現對火災的人工確認，并可及時掌握火災現場情況，便于指揮滅火工作。消防電話分機采用電話芯片，工作可靠，通話聲音清晰，使用方便靈活。
主要技術指標如下：
（1）工作電壓：DC24V，允許范圍：DC20V～DC28V
（2）工作電流：通話時電流約為65mA
（3）線制：無極性二總線制
（4）使用環境：
溫度：-10℃～+50℃
相對濕度≤95%，不結露
（5）外殼防護等級：IP30
（6）外形尺寸：
GST-TS-100A為：206mm×56mm×51.5mm(含底座)


●GST-TS-100B型消防電話分機

GST-TS-100B型消防電話分機是消防總線制通訊設備，GST-TS-100B型消防電話分機為手提式，可直接插入電話插孔呼叫電話主機。通過消防電話分機可迅速實現對火災的人工確認，并可及時掌握火災現場情況，便于指揮滅火工作。消防電話分機采用電話芯片，工作可靠，通話聲音清晰，使用方便靈活。
主要技術指標如下：
（1）工作電壓：DC24V，允許范圍：DC20V～DC28V
（2）工作電流：通話時電流約為65mA
（3）線制：無極性二總線制
（4）使用環境：
溫度：-10℃～+50℃
相對濕度≤95%，不結露
（5）外殼防護等級：IP30
（6）外形尺寸：
GST-TS-100B為：200mm×50mm×38.3mm


●GST-LD-8312型消防電話插孔

GST-LD-8312型消防電話插孔是非編碼設備，主要用于將手提消防電話分機連入消防電話系統。消防電話插孔需通過GST-LD-8304消防電話接口接入消防電話系統，不能直接接入消防電話總線。多個消防電話插孔可并連使用，接線方便、靈活。每只消防電話接口最多可連接100只消防電話插孔。
主要技術指標如下：
（1）線制：采用無極性兩線制
（2）使用環境：
溫度：-10℃～+55℃
相對濕度≤95%，不結露
（3）外形尺寸：
86mm×86mm×37.3mm


●GST-LD-8304型消防電話接口

GST-LD-8304型消防電話接口主要用于將手提/固定消防電話分機連入總線制消防電話系統。
GST-LD-8304型消防電話接口是一種編碼接口，占用一個編碼點，與火災報警控制器進行通訊實現消防電話總機和消防電話分機的駁接，同時也實現消防電話總線斷、短檢線功能。當消防電話分機的話筒被提起，消防電話分機通過消防電話接口自動向消防電話總機請求接入，接受請求后，由火災報警控制器向該接口發出啟動命令，將消防電話分機接入消防電話總線。當消防電話總機呼叫時，通過火災報警控制器向電話接口發啟動命令，電話接口將消防電話總線接到消防電話分機。
GST-LD-8304型消防電話接口可連接一臺固定消防電話分機或最多連接100只消防電話插孔。可通過四線水晶頭插座直接連接GST-TS-100A固定電話分機，通過連接TL1、TL2端子的電話線連接GST-LD-8312消防電話插孔。多個電話插孔可并接在此電話線上。
主要技術指標如下：
（1）工作電壓：
總線電壓：總線24V
電源電壓：DC24V
（2）監視電流：
總線電流≤1mA
電源電流≤3mA
（3）動作電流：
總線電流≤3mA
電源電流≤90mA
（4）編碼方式：電子編碼，占一個編碼點，編碼范圍：1～242
（5）容量：最多連接100只電話插孔
（6）線制：
a.與火災報警控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接
b.與消防電話二總線采用兩線連接，無極性
c.與消防電話分機采用四線連接，采用水晶頭連接
d.與消防電話插孔采用兩線連接，無極性
（7）輸入?yún)?shù)設備：常開方式
（8）使用環境：
溫度：-10℃～+55℃
相對濕度≤95%，不結露
（9）外殼防護等級：IP30
（10）外形尺寸：
86mm×86mm×43mm（帶底殼）
