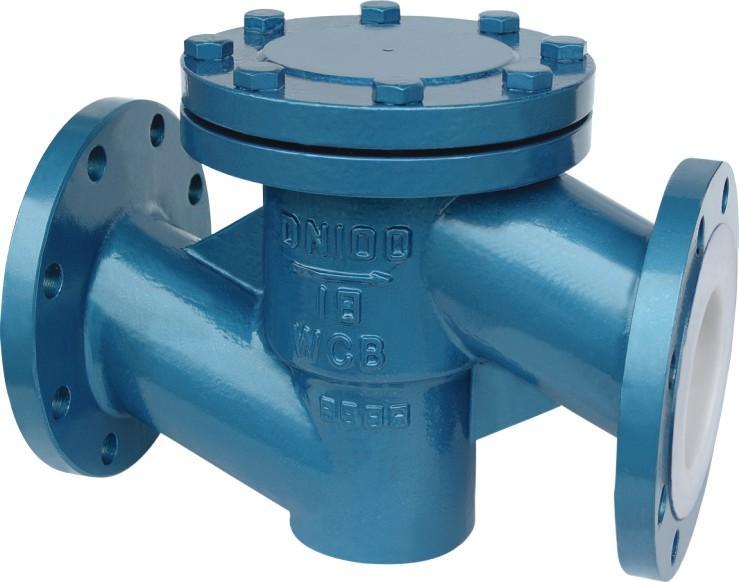

供應H41F升降式止回閥

上海市升降式止回閥廠家

價格： 電議

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 13817852078 郵箱： 13817852078@139.com

傳真： 021-51861699 地址： 上海市上海市

在線詢盤聯系廠家：13817852078 021-51877589

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應H41F升降式止回閥）

材質

鑄鋼

連接形式

法蘭

公稱通徑DN	PN1.6(MPa)主要外形尺寸和連接尺寸( mm )									重量Kg
公稱通徑DN	L	D	D1	D2	f	b	Z-φd	B	H	重量Kg
15	130	95	65	43	3	14	4-φ14	95	55	6
20	150	105	75	50	3	14	4-φ14	105	58	7
25	160	115	85	60	3	16	4-φ14	115	60	8
32	180	135	100	68	3	18	4-φ18	140	75	11
40	200	145	110	80	3	18	4-φ18	150	82	15
50	230	160	125	100	3	20	4-φ18	165	95	18
65	290	180	145	115	3.5	20	4-φ18	190	105	25
80	310	195	160	130	3.5	22	8-φ18	200	120	35
100	350	215	180	150	4	24	8-φ18	225	135	46
125	400	245	210	180	4	26	8-φ18	260	158	65
150	480	280	240	210	4	28	8-φ23	300	180	92
200	600	335	295	260	5	32	12-φ23	360	215	152
250	730	405	355	319	5	36	12-φ26	450	240	230
300	850	460	410	370	6	40	12-φ26	500	300	330

H41F46升降式襯氟止回閥概述：
1、旋啟式止回閥
主要型號有：全襯里Hprefix = st1 44F46與H74F46單瓣旋啟式系列和H76F46型雙瓣旋啟式系列，它們的結構形式為：閥瓣都是圍繞閥座外的（銷）軸、鑲嵌在閥體與閥蓋之間形成的特殊凹槽內、啟閉靈活，密封可靠，另外，H72F46和H76F46型止回閥的特點是：除了閥體，閥瓣外，復位彈簧也全部包襯了耐腐蝕的氟塑料，設計合理的彈簧，使閥瓣在低壓區內也能產生足夠的密封比壓，保證閥門在低壓力區密封的可靠性。

2、升降立式止回閥
主要型號有全襯里H40F46型，H42F46和H72F46升降立式止回閥，其中H40F46是一種新型結構，閥瓣為半球型，它們共同特點是襯氟閥瓣沿閥體通路軸線做升降運動。

3、升降式止回閥
主要型號有：全襯里H41F46直通升降式止回閥，其結構特點是：襯氟閥瓣垂直于閥體進、出口軸線作升降運動。
