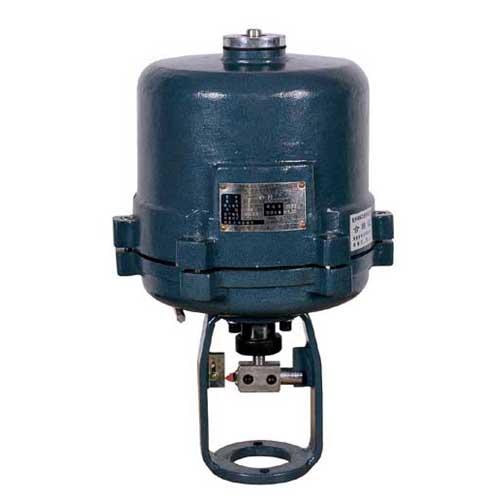

供應3610L電動執行機構

上海市電動執行機構廠家

價格： 電議

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 13564648395 郵箱： 13564648395@qq.com

傳真： 021-51099168 地址： 上海市上海市

在線詢盤聯系廠家：13564648395 021-51099158

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應3610L電動執行機構）

產品概術

3610L型系列直行程全電子式電動執行器，是以AC220單相交流電源作為驅動電源，直接接受來自DCS、PLC系統或調節儀表操作器的DC4～20mA、DC0～10mA或DC1～5V控制信號來運轉的全電子執行機構。電子式控制單元采用進的混合集成電路，被設計成匣子形狀，包含完整的保護功能，可現場控制或遠程控制，并用樹脂澆鑄密封。驅動電機采用AC可逆電機，反饋量檢測采用高性能導電塑料電位器，是具有1/250分辨能力的高可靠性經濟類型產品。該執行機構幾乎具備了調節本身所需求的各種動作變換功能以及開度信號功能和手動功能等。
防爆型為361LXC-△型。產品防爆等級為ExdIIBT4。 341型為角行程開關式電動執行器。是以AC 220V單相交流電源作為驅動電源，控制信號采用正、反切換接點信號。

　產品特點

1、執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單方便。
2、執行器的關鍵部件─控制器，采用進的混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。
3、驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜0.4%。
4、具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
5、用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態）。
6、用狀態選擇開關可以設定（正、反動作）。
7、用狀態選擇開關可以設定輸入信號為（DC4～20mA或DC1～5V）。
8、調整工作零點（始點）和行程（終點）簡單易行。
9、當突然斷電時，能確保閥芯自鎖。
10、采用同步皮帶傳動，有效降低了噪音。
11、延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護。

　主要參數

電源電壓	AC220±10%，50HZ。
耗電功率（額定負載時）	規格A型執行器 50VA；規格B型執行器 150VA；規格C型執行器 220VA
輸入信號	DC4～20mA或
輸出信號	DC4～20mA（負載電阻500Ω以下）或DC1～5V
控制精度	基本誤差：±1% ；回差≤1% ；死區≤1%
工作行程調整范圍	“零點”±25%；“行程”20%～
防護等級	IP55
隔爆等級	Exd II BT4
過載保護	規格A、B型執行器可任選，規格C型系列執行器必配

　外部配線

　輸入輸出信號應采用屏蔽電纜。電源線不得與信號線共用一根電纜

機型	普通型（S型）執行器	隔爆型（X型）執行器
電源電纜	3芯S=1.5mm2	3芯S=1.5mm2 外徑φ9±1
信號電纜	4芯S=1.5mm2	4芯S=1.5mm2 外徑φ11±1
電纜引入口	2-PF(G1/2)	可安裝保護套管PF3/4（G3/4）

　環境條件

環境條件	普通型（S型）執行器	隔爆型（X型）執行器
環境溫度	無空間加熱器-10℃～60℃	-10℃～40℃
環境溫度	有空間加熱器-35℃～60℃	-10℃～40℃
相對濕度	95%以下	45%～85%
環境氣體	無腐蝕性氣體
機械振動	1.5g以下

　性能參數

型號	額定輸出力N	速度mm/s	行程
361LSA-08 361LXA-08	800 800	4.2 4.2	0-30
361LSA-20 361LXA-20	2000 2000	2.1 2.1	0-30
361LSB-30 361LXB-30	3000 3000	3.5 3.5	0-60
361LSB-50 361LXB-50	5000 5000	1.7 1.7	0-60
361LSC-65 361LXC-65	6500 6500	2.8 2.8	0-100
361LSC-99 361LXC-99	10000 10000	2.0 2.0
361LSC-160 361LXC-160	16000 16000	1.0 1.0
