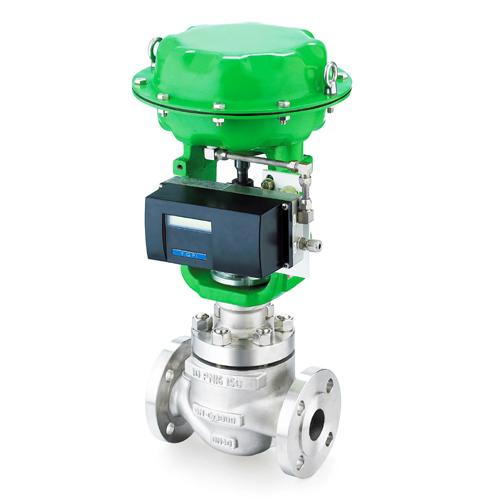

供應氣動薄膜套筒調節閥

上海市氣動薄膜套筒調節閥廠家

價格： 電議

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 13564648395 郵箱： 13564648395@qq.com

傳真： 021-51099168 地址： 上海市上海市

在線詢盤聯系廠家：13564648395 021-51099158

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應氣動薄膜套筒調節閥）

ZJHM氣動薄膜精小型套筒調節閥為老一代ZMAM型的改進型產品。具有穩定性好、通用性強、易維修等優點。單密封型適用于泄漏要求較嚴，壓差不大的干凈介質場合，改進后，可當切斷閥使用；雙密封型適用于泄漏要求不嚴，壓差較大的干凈介質場合。小孔節流型，可作低噪音閥使用。
1、采用平衡型閥芯，不平衡力下，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩。
3、比普通的單、雙座調節閥噪聲降低10dB左右。
4、結構簡單，裝拆維修方便，并具有如下優點：
?、俨捎闷胶馐浇Y(jié)構, 閥前后介質壓差對閥瓣產生的不平衡力非常小, 相同工況下同類型閥門所需要的執行機構推力小, 所以其閥桿直徑比單座非平衡閥設計或選擇更小。
　②閥桿與填料之間的摩擦力比較小, 減小了閥門動作的阻力, 且閥桿和填料的磨損也小, 使用壽命增加。另外, 較小直徑的閥桿在中高溫時熱脹冷縮變化量小, 避免了在中高溫時閥桿與填料之間摩擦力增大或互相抱卡塞住的情況發生。
?、塾捎谛滦吞淄查y是平衡式結構, 與非平衡式的直通單座閥比較, 所配置的執行機構可以比較小, 但卻可以克服比直通單座調節閥高的介質壓差。例如, DN200/ DN250/ DN300 的新型套筒調節閥可配置氣缸式執行機構, 可適應更大范圍的工作壓差。閥座直徑時,允許工作壓差是相同配置直通單座調節閥的2倍左右,也可配置薄膜式執行機構和防爆電動執行機構。
?、苄滦吞淄舱{(diào)節閥采用自對中無螺紋卡入式閥座結構和模塊化設計, 閥門拆裝方便, 并能達到Ⅳ級以上泄漏量標準。
?、菰?span lang="EN-US">150℃以下時, 金屬硬密封可以達到Ⅳ級以上泄漏量標準, 聚四氟乙烯軟密封可以達到Ⅵ級泄漏量標準。DN200/ DN250/ DN300 的新型套筒調節閥使用壽命高于直通單座調節閥。
技術參數：
閥體部分
閥體型式：鑄造球型閥
公稱通徑：DN25 、32 、40 、50 、65 、80 、100 、200、250、300
公稱壓力：PN 1.6、2.5、4.0、6.4、10Mpa
ANSI 150、300、 600Lb
JIS 10K、20K、30K
連接方式：法蘭： FF、RF、RTJ、等
焊接：SW、BW
法蘭距：符合IEC 534
閥蓋形式：標準型、加長型（散熱、低溫、波紋管密封）
填料：V型聚四氟乙烯、柔性石墨填料等
密封墊：金屬夾石墨密封墊
執行機構：氣動：薄膜多彈簧執行機構氣開式、氣關式、雙作用氣缸式執行機構
電動：普通型381L PSL、防爆型381L系列
定位器：電氣閥門定位器、智能型數字定位器
附件：電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等
閥內部件
閥芯型式：?jiǎn)巫淄查y芯、雙座套筒型閥芯
流量特性：等百分比、線性、快開
內件材質：標準材質組合及使用溫度、壓力范圍請參閱附錄

閥體材質：WCB、WC9、CF8、CF8M等
閥蓋材質：WCB、WC9、CF8、CF8M
閥芯材質：304、304+STL/PTFE、316、316+STL/PTFE
填料材質：“V”型PTFE、柔性石墨、波紋管
外形尺寸：

公稱通徑	L（mm）			H（mm）		H1（mm）	A（mm）	重量
公稱通徑	PN1.6MPa	PN4.0MPa	PN6.4MPa	普通型	散熱片型	H1（mm）	A（mm）	重量
25	184	197	210	410	560	72	285	34
40	222	235	251	455	620	87		45
50	254	267	286	457	627	92		52
65	276	292	311	610	790	105	360	95
80	298	317	337	622	807	110		110
100	352	368	394	640	850	127		138
150	451	473	508	870	1130	174	470	244
200	600	600	650	890	1150	209	470	317
250	720	760	800	1210	1490	300	620	495
300	820	850	870	1230	1510	350	620	715

訂貨須知：

1.型號	10.*是否禁油、禁銅等特殊規格
2.公稱通徑×閥座直徑（或Cv 值）	11.*介質名稱、狀態（液、氣、蒸氣等）
3.*流量特性	12.*配管尺寸、管壁厚（入口側、出口側）
4.公稱壓力及法蘭連接型式	13.*正常流量及、最小流量
5.閥體和閥內組件材料，表面硬化處理要求	14.*介質的溫度、比重或密度
6.上閥蓋型式	15.*介質壓力、流量和最小流量時的進口壓力和出口壓力
7.執行機構型號，是否配手輪及供氣壓力	16.*介質比重粘度，有無漿料、閃蒸
8.*閥作用型式（正作用、反作用）	17.*是否用于高溫、防爆等工作條件
9.*附件（是否要帶定位器、手輪、減壓閥等）
