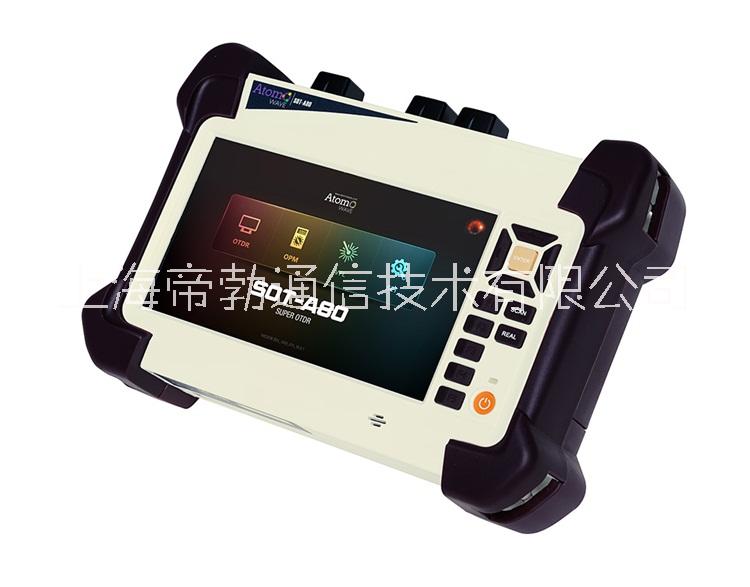

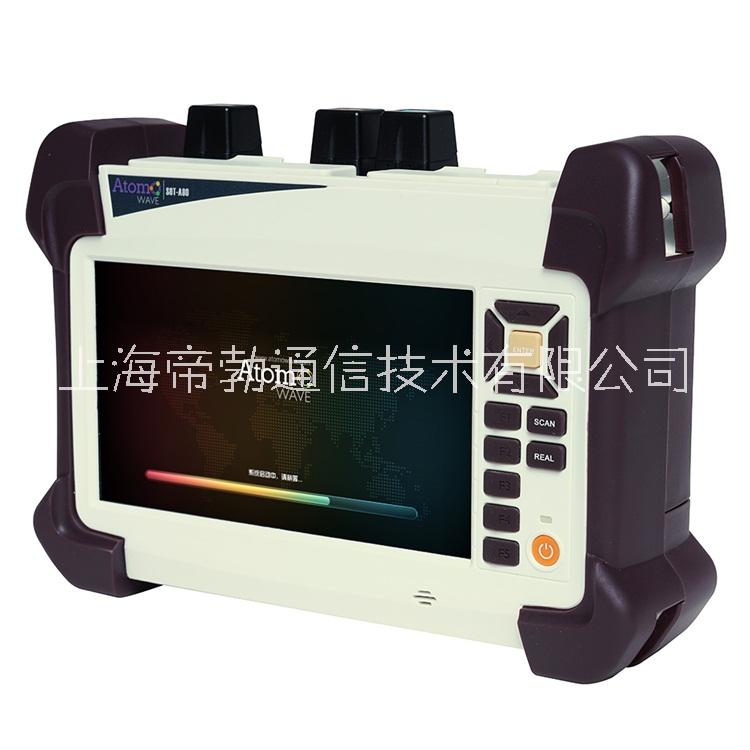

平臺式OTDR光時域反射儀 SOT-A80

SOT-A80系列是新設計研發功能的手持式平板OTDR。采用7英寸電容多點觸摸屏，使操作變得極為簡單。儀表輕巧耐用，適合室內外各種場景應用。

主要特點：

1、7英寸電容多點觸控觸摸屏

2、專業、快捷的UI（用戶界面）和UE（用戶體驗）

3、輕巧。便攜、功能、平板電腦設計理念

4、遠程升級、遠程故障診斷

5、遠程操作控制

6、云端存儲SOR測試文件和用戶個性化設置

7、動態范圍：32dB-42dB

8、續航時長：12小時

9、功能：選件支持1625波長在線測試，自帶VFL、功率計功能，光源、WIFI及光纖端面檢測儀等多種功能可選

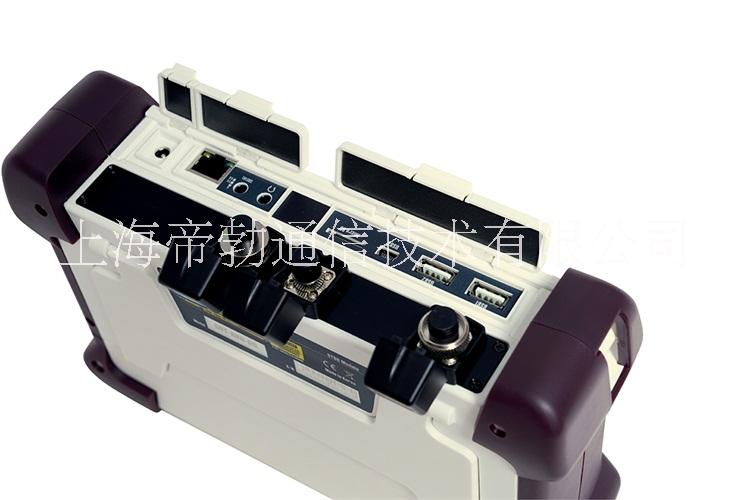

一、主機APL-1  屏幕尺寸

七寸，分辨率1024*600

觸摸屏類型

電容屏，多點觸控

USB HOST

2個

網口

RJ45，10M/100M

TF卡存儲 大支持64G

音頻接口 3.5mm耳機口

蜂鳴器 14mm壓電式蜂鳴器

語言 中文

二、模塊

SOT-A80-D5單模1310nm/1550nm,33/35

SOT-A80-D9單模1310nm/1550nm,37/39

SOT-A100單模1310nm/1550nm,40/42

SOT-A80-P4單模1310nm/1550nm/1625nm,35/34/34 dB

SOT-A80-P7單模1310nm/1550nm/1625nm,38/37/37 dB

SOT-A80-M2多模850nm/1300nm,20/22 dB

三、可選模塊

紅光源模塊10mW

光纖顯微鏡模塊可選

WIFI模塊可選

光功率計模塊標配

光眼模塊可選

GPS模塊可選

四、OTDR主要參數

光接口FC/UPC可配SC/UPC，1625nm配備APC接口

脈沖寬度10ns,25ns,50ns,100ns,250ns,500ns,1us,2.5us,5us,10us,20us

測量時間5s,15s,30s,60s,120s,180s

衰減盲區4m

事件盲區0.8m

測試精度0.3m

線性度（dB/ dB）±0.03

損耗閥值（dB）0.01

損耗分辨率（dB）0.001

采樣分辨率（dB）0.2

采樣點高256000

距離不確定度

±（0.5+0.0005%*實際光纖距離+采樣誤差）m

典型實時刷新率（Hz）2Hz

輸入功率范圍（dBm）

-70~+8 dBm -60~+18 dBm（可選）-50~+26 dBm（可選）-40~+33 dBm（可選）

功率計*（nm）一個通道：850至1625

功率不確定度（dB）

±0.2

校準波長

850,1300,1310,1490,1550,1625

功率計光譜帶

850至1625

顯示分辨率（dB）

0.01

電源

鋰電池包

工作溫度

10~50攝氏度

存儲溫度

-40~70攝氏度

相對濕度

<90%

外形尺寸

246.5mm×173.5mm×70mm

重量（含電池）
