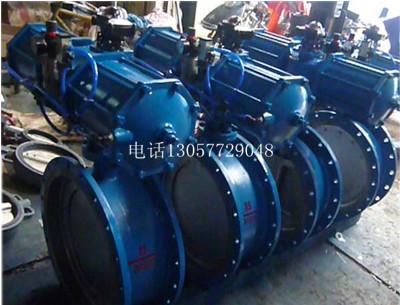

供應蝶閥氣動執行器/蝶閥執行器

蝶閥氣動執行器/蝶閥執行器/蝶閥驅動裝置/齒輪齒條式/雙活塞/鋁合金缸體/意大利新型氣動執行】
一、蝶閥氣動執行器/蝶閥執行器/蝶閥驅動裝置/齒輪齒條式/雙活塞/鋁合金缸體/意大利新型氣動執行規格：BLDAT042 BLDAT055 BLDAT065 BLDAT075 BLDAT085 BLDAT095 BLDAT110 BLDAT120 BLDAT130 BLDBLDAT150 BLDAT160 BLDAT190
   　　
二、蝶閥氣動執行器/蝶閥執行器/蝶閥驅動裝置/齒輪齒條式/雙活塞/鋁合金缸體/意大利新型氣動執行系列新型閥門概念：

　　氣動執行器新型齒輪式氣動執行器由本公司綜合國內外技術，通過CAD三維模型創新優化設計，外觀美觀緊揍、現代人的造型；并采用實用新型材料、新工藝使產品的質量、性能更加可靠；多規格型選型更實惠；產品符合*技術規范、滿足現在和未來的需求。
?。?span style="font-family:Arial;">1）齒輪齒條雙活塞對稱結構設計，動作快速平穩，精度高，輸出功率大，通過簡單的改變活塞裝配位置可得到反方向旋轉。
?。?span style="font-family:Arial;">2）擠壓的優質鋁合金缸體，經精密加工的內孔和外部表面進行硬質陽格氟化處理（特殊情況下陽極氧化+特氟隆涂層），使用壽命長，摩擦系數低；
?。?span style="font-family:Arial;">3）一體工設計，所有的雙作用和單作用執行器型號，都具有相同的缸體和端蓋，很方便通過加裝彈簧式拆除彈簧來改變作用方式；
　（4）組合式預符荷安全彈簧組，不論在裝配過程或使用現場中，都能方便安全的安裝或境增速彈簧數量；
　（5）外部側面兩個單獨調節鏍釘對于已安裝在閥門上和執行器列是方便，調節閥開和閥關位置，如需全行程調節時則加外在兩個端蓋處配置較長調節鏍釘；
?。?span style="font-family:Arial;">6）多功能位置指示器，現場可視化指標，符合VID/VIE3845.NAMUR 標準槽，能安裝并辦理出所有的附件，如限位開關盒、電氣定位器、位置傳感器（倍加福、圖爾克）；
?。?span style="font-family:Arial;">7）氣源接NRMAR標準，可直接安裝NUMAR標準電磁閥；
　（8）齒條背面的復合材料軸瓦和活塞導向環以及輸出的軸承等為防止金屬對金屬的摩擦，并且增加潤滑，便其低摩擦、長壽命。
?。?span style="font-family:Arial;">9）所有的堅固件采用不銹鋼材料，長期防腐蝕；
?。?span style="font-family:Arial;">10）連接部分符合全新規范ISO5211,DOM3337(FO3-F25)便產品安裝具有互換性、通用性
三、蝶閥氣動執行器/蝶閥執行器/蝶閥驅動裝置/齒輪齒條式/雙活塞/鋁合金缸體/意大利新型氣動執行【萬博自控工作原理

　　當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，兩端氣腔的空氣通過氣口(4)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針方向旋轉。反之氣源壓力從氣口(4)進入氣缸兩端氣腔時，使兩活塞向氣缸中間方向移動，中間氣腔的空氣通過氣口(2)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針方向旋轉。（如果把活塞相對反方向安裝，輸出軸變?yōu)榉聪蛐D(zhuǎn)，即為雙作用DAT型）
壓縮空氣由A工作孔輸入，氣缸內氣壓推動活塞向兩邊移動，輸出軸逆時針旋轉，帶動閥門實現啟閉操作。失電或斷氣時，由于彈簧的作用使活塞向中心靠攏，輸出軸順時針方向旋轉，帶動閥門實現啟閉操作。
選用氣動執行器時，在已確定閥門的扭矩上再增加安全值，水蒸氣或非潤滑的液體介質增加25%安全值；非潤滑的漿料液體介質增加30%安全值；非潤滑的干氣介質增加40%的安全值；非潤滑用氣體輸送的顆粒粉料介質增加60%安全值；對于清潔、低摩擦的潤滑介質增加20%安全值（上述安全值為本公司理論推薦，僅供參考）
四、氣動閥門常見的故障及排除方法：
1.氣動閥門不能動作：
（1）電磁閥是否正常，線圈是否燒壞，電磁閥芯是否被臟物卡死。解決方法：更換電磁閥、更換線圈、臟物；
（2）對氣動執行器單獨供氣試驗，檢查密封圈及氣缸是否損壞。解決方法：更換已壞密封圈及氣缸；
（3）閥內有雜質將閥芯卡住。解決方法：雜質，更換已損件；
（4）手動機械的手柄處在手動位置。解決方法：將手柄轉到氣動位置
2.動作遲緩，爬行：
（1）氣源壓力不夠，增加氣源壓力（0.4-0.7Mpa）;
（2）氣動執行器輸出典扭矩過小，增加氣動執行器的型號規格；
（3）閥門閥芯或其它閥件裝配太緊，重新裝配調整；
（4）氣源管道堵塞，流量過小，排除堵塞，更換過濾器濾芯；
3.回信器無信號：
（1）電源線路短路或斷路，檢修電源線路；
（2）回信器內凸輪位置不準確，調整凸輪正確位置；
（3）微動不關損壞，更換微動開關。

 氣動執行器附件的功能主用途
  1.雙作用執行器：控制閥門的開啟和關閉；
  2.單作用氣動執行器：電路、氣路切斷或有故障地，自動關閉閥門；
  3.單電控電磁閥：供電時閥門開啟或關閉，斷電時冷門關閉或打開；
  4雙電控電磁閥：一個線圈通電時閥門開啟，另一個線圈通電時閥門關閉，有記憶功能；
  5.回訊器，遠距離傳閥門開或關位置的信號號；
  6.電氣定位器；根據電流信號（4-20mA)的大小對閥門的開啟（即介質流量）進行調節控制。
  7.電氣轉換器：將電流信號轉換成氣壓信號，與氣動定位器配套使用；
  8.氣動定位器：根據氣動信號（0.02-0.1Mpa)大小來控制閥門的開度，進行調節控制；
  9.氣動三聯件：減壓閥、過濾器、油霧器。對氣源穩定、清潔及運動部件起潤滑作用；
  10.手動機構：當電路、氣路切斷或有故障時，用于操作閥門的啟閉


DN15 DN20  DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250

DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400 DN500 DN450 DN600 DN700 DN800 DN1000 DN1200 DN1100 DN1400 DN1600 DN1800

Φ19 Φ15 Φ32 Φ38 Φ45 Φ51 Φ57 Φ63 Φ76 Φ89 Φ102





1、專業供應廠家止回閥系列；

旋啟式止回閥H44W-16P H44W-25P H44W-40P H44W-64P H44W-100P，立式止回閥H42W-16P ，升降式止回閥H41W-16P H41W-25P H41W-40P H41W-64P H41W-100P H44J-10 H41F46-16C H44J-10襯膠止回閥 h44f46-16c

2、專業供應廠家球閥系列：

高壓球閥Q41F-16P Q41F-25P Q41F-40P Q41F-64P Q41F-100P Q41F-150LB Q41F-300LB Q41F-600LB

內螺紋球閥：Q11F-16P Q11F-25P Q11F-40P Q11F-64P

硬密封法蘭固定球閥：Q47H-16P Q47H-25P Q47H-40P Q47H-64P

對夾球閥系列：Q71F-16P Q71F-16C Q71F-16R Q371F

偏心半球閥PBQ340H-16C PBQ340H-25C PQ340Y-16C PBQ340Y-25C

陶瓷球閥Q41TC-16C

3、專業供應廠家蝶閥系列：

軟密封：四氟蝶閥D71F-16P D371F-16P硅橡膠蝶閥D71X-16P D371X-16P丁晴橡膠蝶閥D71J-16P D371J-16P 手動襯四氟蝶閥D671F46-16C D671F4-16C 手動法蘭襯氟蝶閥D641F46-16C D641F46-16C

硬密封：D43H-16C D43W-16P D343H-16C D343W-16P D373H-16C D373W-16P D371W-16P D71W-16P D71H-16C D371H-16C D41W-16P D341H-1C

4、專業供應廠家閘閥系列：

16公斤壓力閘閥Z41W-16P 25公斤壓力閘閥Z41W-25P 64公斤壓力閘閥Z41W-64P 100公斤壓力閘閥Z41W-100P Z41W-150LB Z41W-300LB Z41H-16C Z41H-25C Z41H-40C Z41H-64C

陶瓷出料閥Z644TC-10C 陶瓷對夾出料閥Z674TC-10C   PZ73TC-10陶瓷刀閘閥  陶瓷排渣止回閥PH44TC-16C 排渣止回閥PH44

5、專業供應廠家截止閥系列：

16公斤壓力截止閥J41W-16P，25公斤壓力截止閥J41W-25P，40公斤壓力截止閥J41W-40P，64公斤壓力截止截止閥J41W-64P，100公斤壓力截止閥J41W-100P

6、專業供應廠家過濾器系列：

GL11H-16P內螺紋過濾器，GL41H-16P GL41H-16C法蘭過濾器，Y型過濾器，藍式過濾器，桶式過濾器，自動排污沖洗過濾器，T型過濾器，焊接過濾器。

7、專業供應廠家氣動球閥系列：

氣動塑料球閥氣動FRPP球閥，氣動UPVC球閥，氣動PVDF球閥，氣動PPH球閥Q661F-10S Q661F-10FQ611F-10U Q661F-10H Q641F-10S、U、H氣動快速切斷球閥KQ641F-16P、C；Q641F-16P法蘭氣動球閥；Q641F-16R氣動316R，RL球閥；Q641F-10T氣動銅球閥；Q6S41F46-16C氣動手動襯氟球閥；Q6S41F46-16C氣動手動放料閥；ZSHR-16EK氣動球閥門；ZSSR-16EG氣動閥門；Q645F-16P氣動換向閥；Q644F-16CP氣動三通球閥；Q646F-16P氣動四通球閥；Q661F-10U氣動UPVC球閥；Q641F-10S氣動FRPP法蘭球閥；Q671F-16P氣動意式球閥，氣動對夾球閥，氣動超薄球閥；Q647MF-16C氣動噴煤球閥，D641MF-16C;Q647F-16C氣動固定球閥；Q661F-16P氣動外螺紋焊接球閥；Q614F-16P氣動三通內螺紋球閥；Q614F-16P氣動三通T型球閥；；Q681F-16P氣動卡箍球閥，快裝球閥；Q641Y-16CP Q641H-16C氣動硬密封球閥；Q641F-16C氣動碳鋼球閥門；Q611H-16P氣動內螺紋閥門；氣動2PC球閥，氣動二片式球閥，氣動三片式球閥；氣動垂直三通球閥，三通換向閥；氣動焊接球閥加長型Q661F-16P；;氣動卡套式球閥Q691F-16P；氣動帶支架三片式球閥Q611F-16P；氣動槽車球閥Q641F-16P/Q641F-16T；氣動高壓球閥Q621Y-320P/Q661Y-320C。氣動快裝三通球閥Q684F-10P Q685F-16P Q684F-16P;氣動雙作用球閥；氣動單作用球閥廠家

8、專業供應氣動蝶閥系列：

GDD643H-16C高低壓保護煤氣切斷閥；D671X-16P/D671J-16P/D671F-16P氣動不銹鋼蝶閥/氣動四氟不銹鋼蝶閥；D643H-16C/D643W-16P氣動硬密封法蘭蝶閥；D671X-10U氣動塑料蝶閥；;D671XP-10C氣動碳鋼蝶閥；D671H-16C氣動蝶閥；D641H-1C氣動通風蝶閥；D673H-16C D671H-16C D671H-10C D673H-10C氣動蝶閥；小于3秒快速切斷蝶閥；氣動襯氟蝶閥/氣動對夾襯氟蝶閥/D671F46-16C；;D671F-16C D641F-16C D671F-10C氣動調節閥；D641X-16C氣動法蘭軟密封蝶閥；D671J-16C氣動襯膠蝶閥；GI671X-10P氣動真空蝶閥；D641X-16P氣動304蝶閥；D681X-16P氣動卡箍蝶閥，衛生級蝶閥；D673W-16P氣動硬密封不銹鋼蝶閥門；D671X-16C氣動碳鋼蝶閥；氣動塑料蝶閥D6S71X-10S；;供應D6S43H-16C手動氣動硬密封蝶閥；GIQD671X-10P氣動真空蝶閥

9、專業供應廠家直行程閥門：

氣動截止閥J641H-16C，活塞式；氣動美標截止閥J641H-150LB；;氣動閘閥Z641H-16C，Z641F-16C活塞式，齒輪齒條式；氣動手動閘閥Z6S41H-16C，Z6S41W-16P；氣動截止閥手動操作J6S41H-16C；氣動管夾閥，GJ6B41X-10,GJ6K41-10常開常閉；氣動防爆放料閥單作用；氣動下展式放料閥手動操作HG5-81，FL644W-16P，FL645W-16C，;FL645H-16C；氣動刀型閘閥，PZ673H-16C氣動刀型閘閥，PZ643X-16；氣動柱塞閥，U641S-16C；氣動放料閥帶水洗口；氣動手動放料閥FL644W-16P FL644H-16C FL644F-16CP FL644PPL-16C 316放料閥，氣動上展式304放料閥；氣動下展式放料閥帶手動，氣動反應釜罐底閥；FL645W-16P FL645H-16C FL645F-16CP FL645PPL-16C

10、專業供應廠家液壓閥門：

Q741F-16P液壓球閥；Q741F46-16C液動襯四氟球閥；;D743H-16C液壓蝶閥；J741F-16C液壓截止閥；D743H-16C D743W-16P液壓硬密封蝶閥 D771X-16CPQ D771F-16zQCP液壓動軟密封蝶閥

液壓截止閥：J741F-16P液壓軟密封球閥J741H-16C液壓鑄鋼截止閥 J741W-16P液壓不銹鋼截止閥 液壓襯四氟截止閥J641F46-16C

液壓球閥：Q741F-16P液壓不銹鋼球閥304 Q741F46-16C液壓襯氟球閥鑄鋼體 Q741F-16C鑄鋼液壓球閥廠家

液壓閘閥：Z741H-16C鑄鋼液壓閘閥WCB Z741W-16P不銹鋼液壓閘閥304 Z741F46-16C襯四氟液壓閘閥硬密封軟密封

液壓蝶閥：D743W-16P液壓硬密封蝶閥 液壓蝶閥D773H-16C D741F46-16C液壓襯氟蝶閥 D771X-16CQP液壓對夾蝶閥 液壓蝶閥不銹鋼





11、專業供應廠家電動閥門：

Q941F-16P電動球閥；Q911F-16P電動3PC球閥；Q981F-16P電動卡箍球閥;D743H-16C；D971X-16P電動不銹鋼蝶閥：D971X-16C， Q電動碳鋼蝶閥；D981X-10P電動卡箍蝶閥；D971F-16P電動對夾蝶閥。Z941H J941H Q941F D971X D943H D941X D941F Q981F D9



12.本公司供應手動閥門：

Q641F-16P/Q641F-25P.40P氣動不銹鋼球閥；;D71F-16P/手動對夾式球閥/手動意式超薄球閥；手動放料閥,HG5-81氣動反應釜罐底閥；截止閥J41H-16C；閘閥Z41H-16C/Z41W-16P；法蘭球閥Q41F-16P；Y型過濾器GL41H-16CP；藍式過濾器；管夾閥GJ41X-6/10；襯膠截止閥J45J-6/10；;襯膠截止閥J45J-6/10；襯膠隔膜閥G41J-10；G49W-16P；襯膠止回閥H44J-10 HHHJ-6等產品。



13、專業供應廠家氣動執行器

DAT042 DAT055 DAT065 DAT075 DAT085 DAT095 DAT110 DAT120 DAT130 DDAT150 DAT160 DAT190

AW13 AW15 AW17 AW20 AW22 AW25 AW30 AW35 AW40 AW50 AW60

雙作用氣動執行器AW13 雙作用氣動執行器AW17 雙作用氣動執行器AW20小　雙作用氣動執行器AW20大　雙作用氣動執行器AW25 雙作用氣動執行器AW28 雙作用氣動執行器AW30 雙作用氣動執行器AW35 雙作用氣動執行器AW40 雙作用氣動執行器AW50 雙作用氣動執行器AW60

單作用氣動執行器AW13S 單作用氣動執行器AW17S 單作用氣動執行器AW20小S　單作用氣動執行器AW20大S　單作用氣動執行器AW25S 單作用氣動執行器AW28S 單作用氣動執行器AW30S 單作用氣動執行器AW35S 單作用氣動執行器AW40S 單作用氣動執行器AW50S

DGT52 DGT63 DGT83  DGT110  DGT127 DGT160 DGT190 DGT210

電動執行器：03型 05型 10型 16型 20型 30型 60型 100型 200型 400型

14.衛生級閥門：

衛生級閥氣動快裝球閥Q681F-16P氣動三通L型球閥 Q684F-16P氣動三通T型球閥 Q685F-16P 氣動卡箍快裝蝶閥D681X-10P D681X-10R
