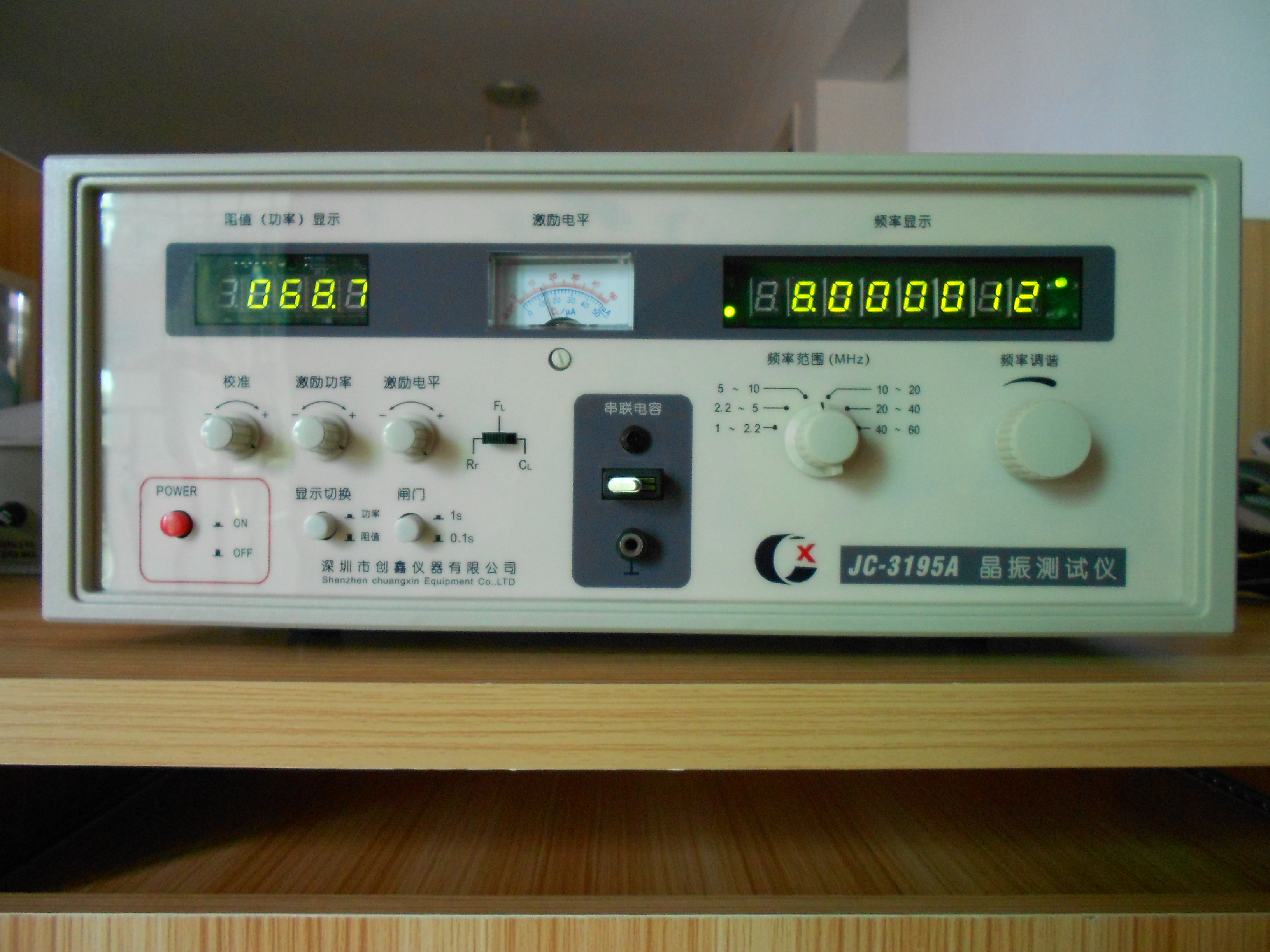

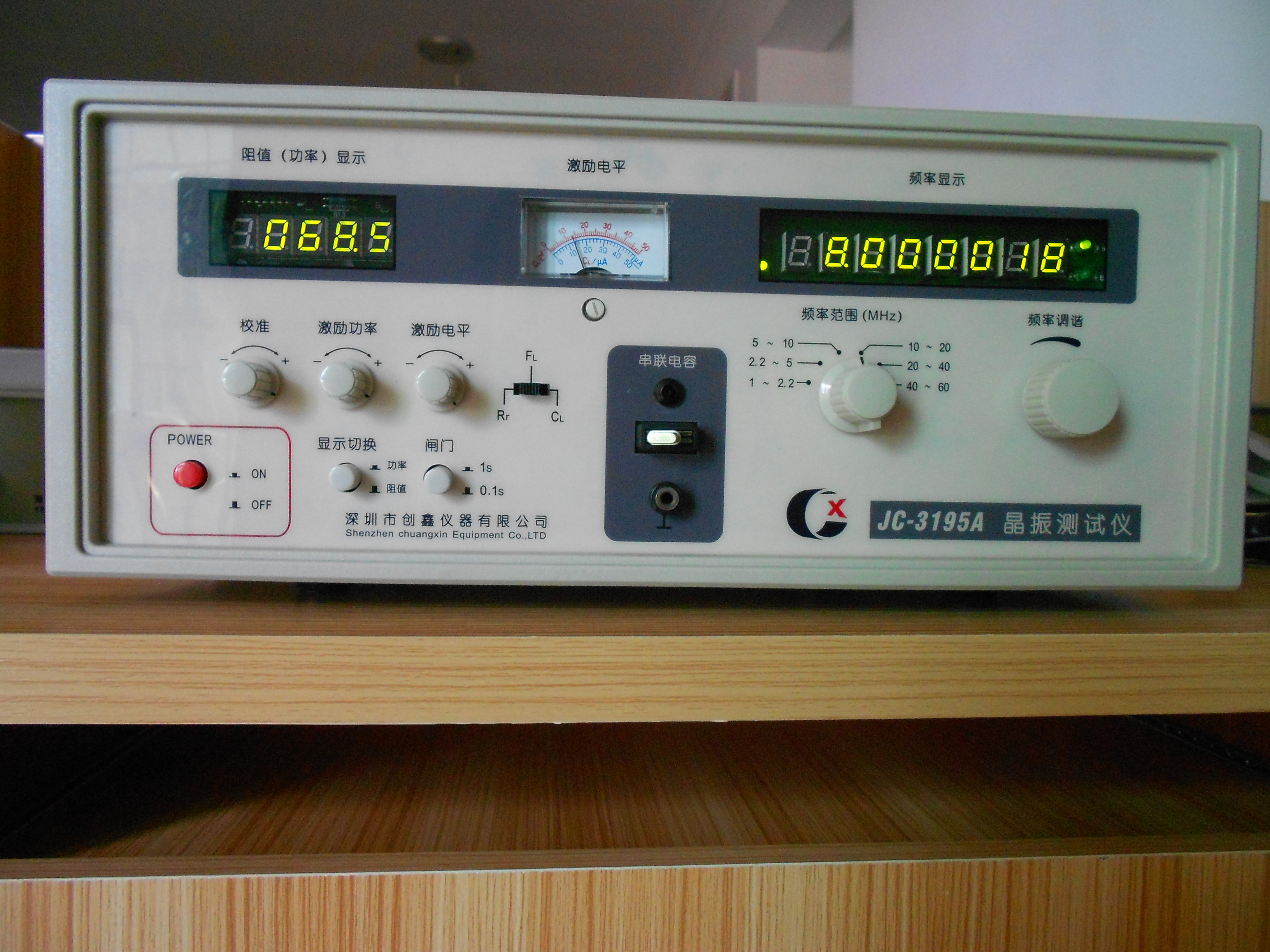

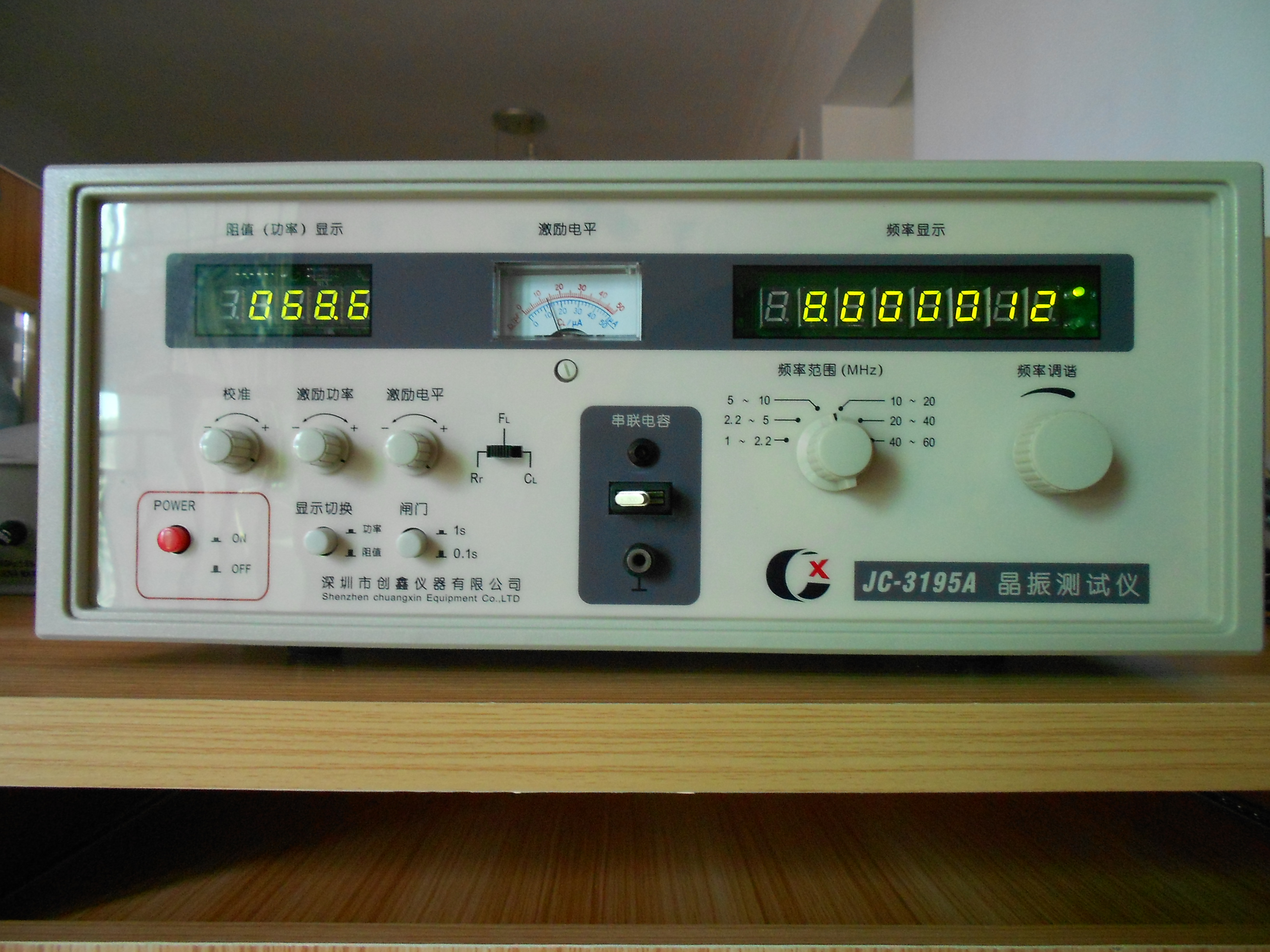

JC-3195A晶振測試儀

JC-3195A高精度晶振測試儀

特點：1．測量中頻1～60MHz石英晶體諧振頻率、等效電阻。

2．第四代升級產品，電調諧、新器件，新型測試插座更實用。

3．諧振頻率、等效電阻全數顯，激勵功率可調。精度高，測速快。

4．頻率測量精度≤5PPM，可選配更高精度頻標。

5．可選配帶PPM誤差顯示和頻率分檔分選的十三位頻率計。

   JC-3195A高精度晶振測試儀

性能指標：

□　測頻范圍：1～60MHz。

□  電阻測量范圍：1～500Ω。

□  激勵功率可調范圍：1～1200μW。

□  可調負載電容：12～50PF。

□  八位頻率顯示。

□       四位PPM顯示，頻率上下限、200檔分檔分選。

□       上下限頻率分別設置，超出范圍（不合格）時自動聲光報警。

JC-3195A高精度晶振測試儀

詳細資料

 1． 概述

       JC-3195A高精度晶振測試儀

是用于測量石英晶體串聯諧振電阻Rr、串聯諧振頻率fs、負載諧振頻率fL和負載諧振電阻RL（機內帶可調負載電容12.5pF～50pF，且等效電阻和諧振頻率直接讀數，激勵功率可調）。測量插座適合晶體引線寬度3.75~14.50mm。

2． 技術參數

2．1  頻率范圍： 1 ~ 60 MHz

          頻段劃分：  1       1 ~ 2.2 MHz

                               2        2.2 ~ 5 MHz

3        5 ~ 10 MHz

                               4       10 ~ 20 MHz

                               5       20 ~ 40 MHz

                               6       40 ~ 60 MHz

 2．2  測量網絡的終端電阻：源端 24 Ω；負載端 27 Ω。

 2．3  起振電阻范圍：

 1 ~ 10 MHz起振電阻范圍為0 ~ 500 Ω；

 10 ~ 60 MHz起振電阻范圍為0 ~ 100 Ω。

 2．4  阻值讀數范圍：

0 ~ 1999.9 Ω  誤差±(10+頻率MHz為單位時/10)%。

 2．5  激勵功率范圍： 1.5 ~ 1200μW  誤差±25%

 2．6  負載電容范圍： 12.5~50pF

 2．7  頻率計測量準確度： 5 PPM。

2．8      頻率計數字顯示： 8位。

2．9       2．9  時基穩定性：   短期：1×10 ^–7 /秒     長期：2×10 ^–5 / 月。

               [可選配高穩定度的恒溫晶振（1~5）×10 ^–8／日]。

 2．10  使用環境： a．環境溫度：20℃±2℃；

                                   b．相對濕度：（45 ~ 75）%；

                                   c．大氣壓強：86 ~ 106 kPa；

                                  d．避免外電磁場干擾，避免陽光直射。

 2．11 安全組別：屬GB4793《電子測量儀器安全要求》中Ⅱ類安全儀器。

 2．12 使用電源：220 V ± 2 %，50 Hz±1%。

 2．13 連續工作時間：8小時。

 2．14 消耗功率：小于25 W。

 2．15 外形尺寸：380 mm（寬） X150 mm（高） X290 mm（深）。

 2．16 重量： 約7 kg
