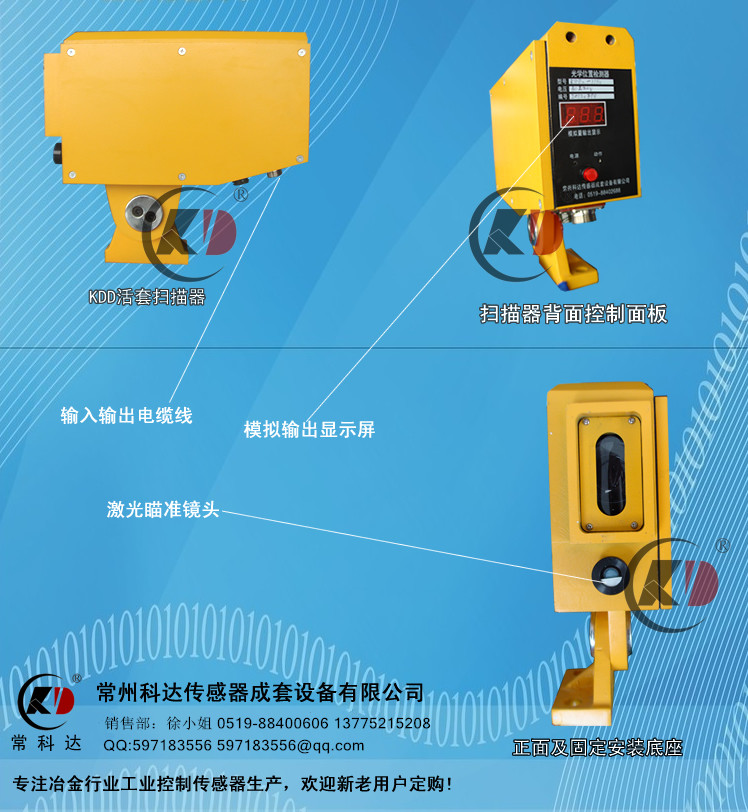

供應活套掃描器

產品主要特點：

概述

活套檢測器主要用于檢測冶金工業系統中，線、棒材的套位控制。該檢測器可以完全替代國內同類產品。

活套檢測器具有以下特點：

1、 具有靈敏度自動調節功能，在安裝和使用過程中用戶無需手動調節靈敏度

2、 具有模擬量直接顯示功能，使安裝調試更方便

3、 可以直接替代DELTA公司和DANELI公司的活套檢測器

4、 采用進的CCD固體圖像傳感器和高集成度的CPLD，所以線性度好，外圍元件少，故障率更低。

5、 可同時輸出電壓-電流模擬量和開關量等多種信號。

工作原理

活套檢測器由光學系統、CCD固體圖像傳感器、邏輯控制系統、輸出電路、電源電路、鑄鋁外殼、冷卻系統等組成。

光學系統由成像透鏡和濾光片組成，它將被檢測物發出的紅外線在由2048個光敏元組成的線陣CCD上。CCD輸出的視頻信號經控制電路處理，經過數模轉換，輸出一對應目標位置的模擬電壓信號和一物料存在信號。
性能

技術指標：

響應光譜范圍：780nm～1200nm

線棒材溫度范圍：700℃～1400℃

響應時間：模擬量（2.5ms）

          開關量（電平≤2.5ms；觸點≤20ms）

視場角度：10°、30°、45°、50°

工作溫度：-25℃～70℃（無水冷）

          -25℃～120℃（帶水冷）

安裝距離：0.5m～4m

測量精度：10°為1mm（1m處）

          30°為2mm（1m處）

          45°為3mm（1m處）

          50°為4mm（1m處）

電源電壓：直流為DC24(1±10%)V（帶極性保護）

          交流為AC110(1±10%)V; AC220(1±10%)V

輸出形式：a、電壓模擬量輸出：輸出電流為10mA（帶短路保護）電壓輸出等級見表2

          b、電流模擬量輸出：4mA～20mA，負載電阻0～600Ω（推薦負載電阻為250Ω）

          c、電平輸出：PNP常開輸出；NPN常開輸出；輸出電流為100mA

表2電壓模擬量輸出范圍如下：（用戶可自行選擇）

注意事項：

KDD應避免劇烈震動，現場溫度高時，應加水冷。KDD視場范圍內不應有足夠引起干擾的輻射，如電焊光，強太陽等。

包裝：泡沫，紙箱

產品保修一年，免運費
