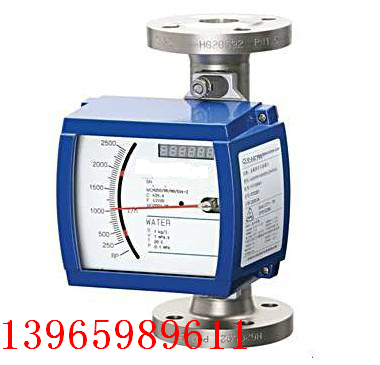

LZ型金屬管浮子流量計

一、LZ型金屬管浮子流量計概 述
  液體，氣體。全金屬結構，有指示型、電遠傳型、耐腐型、高壓型、夾套型、防爆型。具有 0-10mA ， 4-20mA 的標準模擬量信號輸出和現場指示。累積，數字通訊，現場修改測量參數，不同的供電方式功能，帶有磁 性過濾器和特殊規格品種。廣泛應用于，石油、化工、發電、制藥、食品、水處理等。復雜，惡劣環境條件，及各種介質條件的流量測量過程中。 測量范圍： 0.07-800 （ m3/h ）


二、原 理
浮子在測量管中，隨著流量的變化，將浮子向上移動，在某一位置浮子所受的浮力與浮子重力達到平衡。此時浮子與孔板（或錐管）間的流通環隙面積保持一定。環隙面積與浮子的上升高度成正比，即浮子在測量管中上升的位置代表流量的大小，變化浮子的位置由內部磁鐵傳輸?shù)酵獠康闹甘酒?，使指示器正確地指示此時的流量值。這就使得指示器殼體不和測量管直接接觸，因此，即使安裝限位開關或變送器，儀表可用于高溫，高壓工作條件下。

LZ型金屬管浮子流量計 特點
測量部分：
1 、堅固的全金屬結構設計型浮子流量計
2 、采用獨立 mnodular 概念設計的測量管指示器
3 、可選擇不銹鋼、哈氏合金、鈦材、 PTFE 材料測量系統
4 、低壓力損失設計
5 、短行程、小型結構設計、儀表總高度 250
6 、磁性耦合結構確保數據傳輸、信號更加穩定
7 、保溫或伴熱夾套
8 、垂直、水平、各種安裝方式更適合不同使用場合

LZ型金屬管浮子流量計可選配 M7 或 m9 指示器：
在 M7 中采用磁性耦合，跟蹤磁鐵的角位移徑由一個曲線板機構把被測流量值線性地反映在刻度面板上。采用 KW5-1 或 ESK 信號轉換器，準確地將流量值轉換成 0-10mA 或 4-20mA 電流信號，上、下限報警開關。

在 m9 指示器中采用一塊耦合磁鋼完成流量指示，電信號轉換和控制流量波動而設計的阻尼功能，采用全金屬不銹鋼表殼，使儀表運行更安全，更適應惡劣、復雜的環境條件。
采用模塊組合設計，可在現場快速的給儀表增加電信號輸出，上、下限開關，流量累積功能。各功能單元板為插裝結構具有更換部件簡單，方便，定位準確的特點。解決了老型產品由于各環節的人為因素而產生的故障以及至使儀表更換部件后精度降低的缺陷，儀表的可靠性得到很大的提高。
采用型的 ESK 信號轉換器，可用 PC 機或 HART 通訊器現場進行技術參數的重新設定。
可在就地流量指示型儀表內選擇安裝：
一、帶有 KW5-1 型線性指示輸出 0-10mA 、 4-20mA 標準信號（本安型）
二、帶有 4-20mA 線性輸出和 HART 協議并無磁滯后的 ESK 信號轉換器（本安型）
三、帶有６位 LED 顯示的流量累計單元板
四、帶有上限、下限報警開關的單元板
