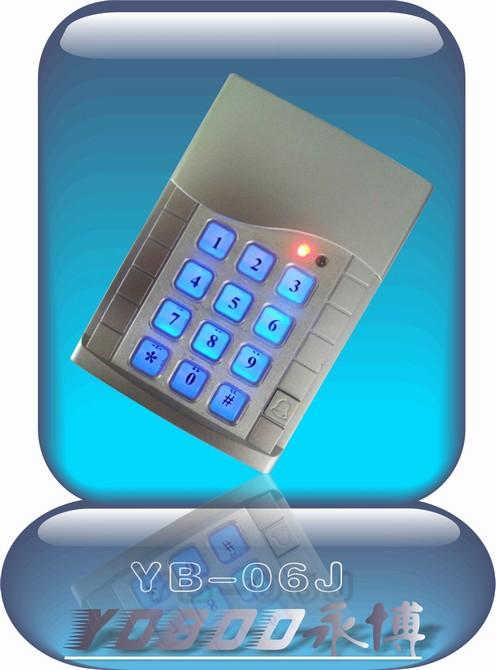

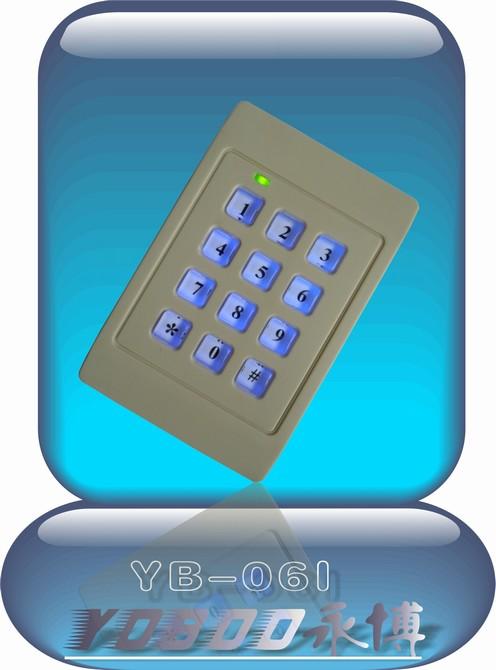

供應idICM1按鍵讀卡器WG26鍵盤讀卡器
深圳市按鍵讀卡器廠家
價格： 50~88
物流： 暫無物流地址| 買家支付運費
可銷售總量： 0件
手機： 18826562635 郵箱： 396005145@qq.com
傳真： 0755-29636932-8008 地址： 廣東 深圳市
郵箱：
手機：
2、產品參數：
| 類 型 | 新款密碼透明按鍵讀卡器 | 適用卡 | ID、IC、HID、AWID、ISO15693 |
| 型 號 | YB-06H/YB-06HM | 品 牌 | YOBOO永博 |
| 工作頻率 | 125（KHz）、13.56(MHz) | 感應距離 | ID、HID、AWID(10cm~)、IC(5cm~) |
| 工作電壓 | DC5~16V,標準直流12V | 工作電流 | < 50mA |
| 讀卡速度 | < 0.2秒 | 讀卡間隔 | <0.5秒 |
| 工作溫度 | -25℃～85℃ | 工作濕度 | 10%～90% |
| 尺 寸 | 83×97×18（mm） | 顏 色 | 深灰（Dark Grey） |
| 輸出方式 | 卡或密碼輸出 | 門 鈴 | 無 |
3、產品特點：
密碼鍵盤讀卡器是一個集非接觸式讀卡器與密碼鍵盤于一體的新一代讀卡器,本系列采用的射頻接收線路設計及工業級的嵌入式微控制器,結合譯碼算法,完成對64bits Read-Only uem4100兼容式ID卡和Philips公司Mifare標準的13.56MHz射頻IC卡的接收和輸出。
本系列讀卡器具有接收靈敏度高、工作電流小、單直流電源供電、價位低、性能穩定性高及以下特點：
■ 抗金屬和讀卡器相互干擾能力強.
■ 的防死機電路設計、防浪涌保護、防錯接保護.
■ 使用純數字式進口射頻芯片、無誤碼設計.
■ 智能化聲音和燈光控制模式. （超高亮藍色燈指示給您全新的視覺效果.）
■ 蜂鳴器聲音清脆響亮、不會受干擾變調.
■ 傳輸距離長、Weigand（100米）RS232（10米）RS485（1200米）.
■ 采用進口樹脂封膠、密封型強、室內外使用皆宜.
■ 符合的接線方式.
（同時支持WG26和WG34、只需將WG線與地短接或懸空、即可實現WG26/34切換）
■ 輸出采用玻璃放電管和半導體放電電路、采用多級防雷、耐15KV靜電沖擊.
■ 符合國家GB/T17626.4/IEC61000-4-4電快速瞬變脈沖群的抗干擾度測試.（詳見EMC.）
■ 外殼材料采用PVC及噴塑其內部均可灌黑色樹脂膠（可有效防水）
| | 制 | 二進制 |
| 0 | 0 | 0000 |
| 1 | 1 | 0001 |
| 2 | 2 | 0010 |
| 3 | 3 | 0011 |
| 4 | 4 | 0100 |
| 5 | 5 | 0101 |
| 6 | 6 | 0110 |
| 7 | 7 | 0111 |
| 8 | 8 | 1000 |
| 9 | 9 | 1001 |
| * | A | 1010 |
| # | B | 1011 |
4、讀卡器接線圖：
WG26/34 RS485 RS232
紅線：DC12V 紅線：DC12V 紅線：DC12V
黑線：GND 黑線：GND 黑線：GND
綠線：D0 綠線：4R+ 綠線：RX
白線：D1 白線：4R- 白線：TX
藍線：LED
黃線：BEEP
灰線：WG26/34
橙線：門鈴
橙線：門鈴
5、讀卡器工作原理：
（1）讀卡器將載波信號經天線向外發送；
（2）卡進入讀卡器的工作區域后，由卡中電感線圈和電容組成的諧振回路接收讀卡器發射的載波信號，卡中芯片的射頻接口模塊由此信號產生出電源電壓、復位信號系統時鐘，使芯片“”；
（3）芯片讀取控制模塊將存儲器中的數據經調相編碼后調制在載波上，經卡內天線回送給讀卡器；
（4）讀卡器對接收到的卡回送信號進行解調、解碼后送至后臺計算機或控制器；
（5）后臺計算機或控制器根據卡號的合法性，針對不同應用做出相應的處理和控制。
（6）讀卡器工作示意圖：
(1) ID卡數據格式
支持EM4100兼容格式64bits只讀ID卡，Manchester編碼格式，數據速率為RF/64，
ID卡輸出數據格式如下
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| | D00 D01 D02 D03 D10 D11 D12 D13 | P0 P1 P2 P3 P4 P5 P6 P7 P8 P9 | ||||||
| D20 D21 D22 D23 D30 D31 D32 D33 D40 D41 D42 D43 D50 D51 D52 D53 D60 D61 D62 D63 D70 D71 D72 D73 D80 D81 D82 D83 D90 D91 D92 D93 | ||||||||
| PC0 PC1 PC2 PC3 | S0 | |||||||
l 數據頭標志由連續9個“１”組成。
l D00-D93為用戶使用數據。
l P0-P9為行偶校驗標志位，例如若D00-D03為“0101”，則P0為“0”。
l PC0-PC3為列偶校驗標志位。
l 數據最后一位S0恒為“0”。
（2） Manchester（曼切斯特）碼輸出
1. 卡片Bit Rate CLK=125KHz/64。
2. Bit Rate CLK為卡片內部的時基，用以產生Manchester碼輸出。
Manchester時序圖：“0”由high到low，“1”由low到high。
（3） Wiegand 26輸出
①讀卡器Weigand接口應用 ：
數據輸出格式(如：ID Weignad 26讀頭)
當有卡片感應到時，卡片的序列號將通過Data0與Data1這兩條數據線輸出。
Data0與Data1 在無數據輸出的情況下，都為高電平。
數據位0 在Data0線上產生一個寬度為400us的低電平。
數據位1 在Data1線上產生一個寬度為400us的低電平。
每一位數據的長度為2400us
每張EM4001 卡都有一串5個字節的序列號，我們輸出其中后面三個字節。
在前面加前12位偶校驗位，后面加后12位奇校驗位，共26位數據。
例如： 卡號為： 01 01 3A 14 97
輸出數據為： 3A 14 97
Weigand26 編碼： 1 00111010 00010100 10010111 1
| 3A 14 97 |
Wiegand Format 26 bit 格式由 26 位數據位構成, 其中包括 24 bit 用戶數據和 2 bit效驗位，24 bit位數據的前12位做偶效驗，后12位做奇效驗，對于讀卡器的實際讀卡數據（32bit）而言，24bit位數據對應于卡號的后24位，
輸出數據格式如下表
表1
| 位 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 |
| | PE | D | D | D | D | D | D | D | D | D | D | D | D | D | D | D | D | D | D | D | D | D | D | D | D | PO |
| | | E | E | E | E | E | E | E | E | E | E | E | E | O | O | O | O | O | O | O | O | O | O | O | O | |
| | | D 2 7 | D 2 6 | D 2 5 | D 2 4 | D 2 3 | D 2 2 | D 2 1 | D 2 0 | D 1 7 | D 1 6 | D 1 5 | D 1 4 | D 1 3 | D 1 2 | D 1 1 | D 1 0 | D 0 7 | D 0 6 | D 0 5 | D 0 4 | D 0 3 | D 0 2 | D 0 1 | D 0 0 | |
2） 標記E為參與偶效驗的數據位,標記O為參與奇效驗的數據位；
3) DXX為對應于讀卡器實際讀到的卡號的數據位；
Wiegand Format 26bit輸出時序：
⑷ Wiegand Format 34bit）輸出數據格式
Wiegand Format 34 bit 格式由 34 位數據位構成, 其中包括 32 bit 用戶數據和 2 bit效驗位，32 bit位數據的前16位做偶效驗，后16位做奇效驗，32bit位數據對應于卡號的32bit 位，
輸出數據格式如下表
表2
| 位 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 |
| | PE | D | D | D | D | D | D | D | D | D | D | D | D | D | D | D | D | D | D | D | D | D | D | D | D | D | D | D | D | D | D | D | D | PO |
| | | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | E | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O | |
| | | D 3 7 | D 3 6 | D 3 5 | D 3 4 | D 3 3 | D 3 2 | D 3 1 | D 3 0 | D 2 7 | D 2 6 | D 2 5 | D 2 4 | D 2 3 | D 2 2 | D 2 1 | D 2 0 | D 1 7 | D 1 6 | D 1 5 | D 1 4 | D 1 3 | D 1 2 | D 1 1 | D 1 0 | D 0 7 | D 0 6 | D 0 5 | D 0 4 | D 0 3 | D 0 2 | D 0 1 | D 0 0 | |
2） 標記E為參與偶效驗的數據位,標記O為參與奇效驗的數據位；
3) DXX為對應于讀卡器實際讀到的卡號的數據位；
Wiegand Format 34bit輸出時序：
Wiegand Format 34bit輸出時序請參考Wiegand Format 26bit輸出時序
⑸ ABA Track2輸出
| 0000000000 | 11010 | 1248P | 1248P | 1248P | 1248P | 1248P | 1248P | 1248P | 1248P | |
| 1248P | 1248P | 11111 | LRC | 00000 | | | | | | |
l 數據頭標志由連續10個“0”組成。
起始字符為16進制的“B”（11010，位為低位，1248P，P為奇校驗）。
卡號為0000000000-9999999999（10位數字）。
l 結束字符為16進制的“F”（11111，位為低位，1248P，P為奇校驗）。
l 行向和校驗（LRC）為起始字符+卡號+結束字符的偶校驗。
l 數據尾標志由連續5個“0”組成。
所有數據位為反碼輸出，即0為高電平，１為低電平。
實例：
EM卡數據位： 62 E3 08 6C ED
E3 08 6C ED (BIN) à 3808980205 (BCD)
發送序列：0000000000 11010 11001 00010 00001 00010 10011 00010 00001 01000 00001 10101 11111 10001 00000。
ABA Track2時序圖：
⑹ RS232輸出
RS232輸出格式：9600，N，8，1。
① 讀卡器RS232 UART接口應用 ：
數據格式：
| STX(0x02) | DATA(10HEX) | CR(0x0D) | LF(0x0A) | ETX(0x03) |
EM/M1卡數據位： 62 E3 08 6C ED
發送序列：0x02 0x36 0x32 0x45 0x33 0x30 0x38 0x36 0x43 0x45 0x44 0x0D 0x0A 0x03
6、讀卡器安裝注意事項：
讀卡器到控制器的線：建議用8芯多股雙絞網線（其中2芯備用，如果不需要讀卡器燈反饋合法卡可不接LED線，如果不用讀卡器的蜂鳴器反饋卡可以不接Buzzer線），數據線 Data1 Data0互為雙絞的一對。線徑建議0.3平方毫米以上。最長不可以超過100米。屏蔽線接控制器的GND。
讀卡器標準讀卡距離是5-15cm，ID卡讀卡器讀卡距離稍長，IC卡讀卡距離稍短。如果使用鑰匙扣型感應卡讀卡距離會更短一般是1－3厘米。讀卡的方式，建議用卡片正對著讀卡自然靠近，用卡片從側面快速劃過的讀卡方法不可取，不保證刷卡成功。
讀卡器安裝在金屬面上，由于讀卡器是射頻產品，無論是前方否則后方附近的金屬對會吸收其射頻信號，如果金屬面很大，甚至?xí)绊懙阶x卡器讀不到卡，或者讀卡距離衰減得很厲害。
兩個讀卡器距離過近也會影響讀卡器，有的會使讀卡距離變短，有的會變長引起兩個讀卡器同時讀卡或讀卡器讀不到卡。
解決辦法是：盡量不要安裝在金屬平面上，或者將讀卡器安裝背靠金屬部分挖掉，兩個讀卡器之間的距離保持在25cm以上
7、讀卡器安裝說明：
1、將讀卡器盒內的貼紙貼在欲安裝讀卡器的位置上，按標示位置開兩個定位孔及一個中間的出線孔，定位孔塞上膠塞。 (注：若安裝在墻上的話，暗裝需要預埋86安裝盒.)
★★★底板尺寸圖：
2、使用十字螺絲刀擰下固定面板與底板的螺絲，取下底板，使用螺釘將底板固定于控制出入口側墻壁。
3、將讀卡器的線穿過出線孔，按說明書接好線后，將讀卡器面板與底板的螺絲固定好。
★★★安裝示意圖：
