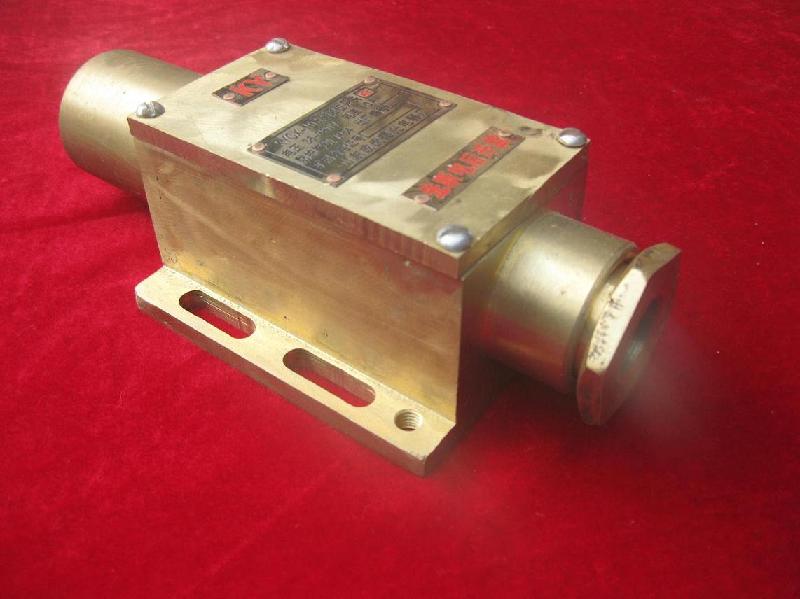

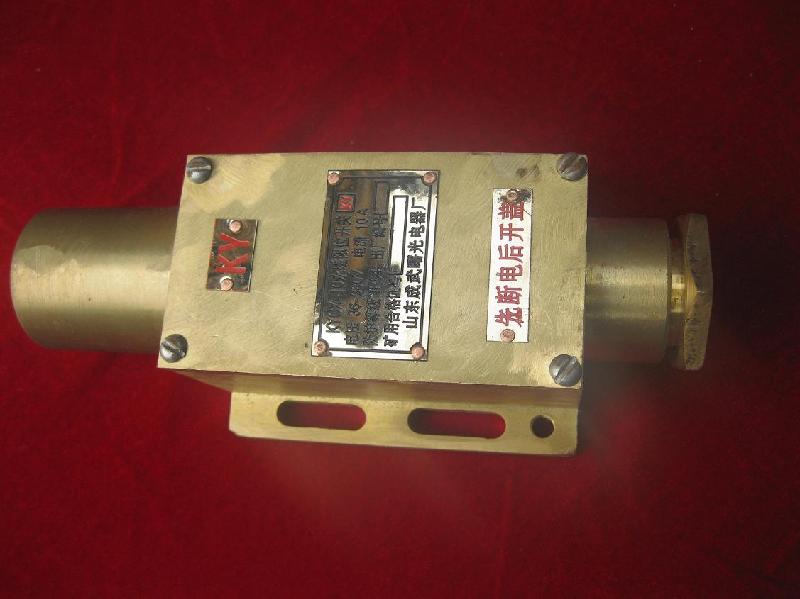

                       KYCX-10 礦用一般型永磁限位開關
 本開關經煤炭工業部上海電氣防爆檢驗站按電器設備制造檢驗規程GB12173-1990檢驗合格
                       kycx-10 型礦用合格證號：205030
 一  概述
        KYCX-10礦用永磁限位開關，參考了國外引進樣機，分析了內部結構，客服了其缺點，重新設計
    而成。圖紙及樣機均經檢定部門檢驗合格。符合礦用一般型的標準，發給礦用合格證后組織
    生產的，技術指標均達到國外同類產品水平。是更新?lián)Q代的好產品。
 二  用途
        該限位開關主要用于煤礦的井底車場，總進風道或主要進風巷道，閘門控制，礦井提升設備，
    自動控制，繼電保護等作為位置檢測用。如：用于礦井井門閉鎖，箕斗，罐籠減速到位，過卷保
    護，裝卸載閘門，，搖臺，推車機的限位及自動化控制等。
 三  型號解釋

     K---- 礦用

     Y---- 一般型
     C---- 磁觸電
     X---- 限位
     |
     |
     10 ---- 額定電流
 四  結構特點
         該限位開關的外殼和控制磁鋼的外殼，采用黃銅（Hpb59--1)或鉻鋼精加工而成，體積小，重量
     輕，具有安裝使用維修方便，抗砸的優點。殼內裝有兩只開關，載殼內部加裝防震措施。進線嘴采
     用內螺紋壓緊橡膠護套，防火，防塵的效果。防護等級為IP54.
 五  工作原理
         本開關是由靜件磁性開關和動件控制磁鋼組成，采用磁性感應原理，使內部開關動作，達到接點
     通斷的目的，實現對外電路的控制，（ kycx-10開關，接點并經特殊功率放大、增大開關容量，勿需
     單獨給電源），完全克服了機械碰撞開關存在的接觸不良，易損壞等特點。

 六  技術指標
       1 額定工作電壓：AC/DC  24v-36v-127v-220v-380v
       2 額定工作電流：AC/DC  10A
       3 額定功率：    AC/DC　2.0kw（純阻性負載）
       4 外形尺寸：    195×92×58mm
       5 重    量：    2.5kg
       6 接點方式：    一對常開,一對常閉(可根據用戶要求接線）
       7 開關與控制可靠動作距離：A≤90mm   B≤70mm  c≤40mm  D≤25mm
       8 開關與控制磁鋼相對運動速度 15m/s
 七  使用環境
　　   1、環境溫度：-20°C +50°C
　　   2、環境濕度：95+（-）3%(環境溫度25°C)
　　   3、海拔高度：〈2000M
