ZLQ-6A 懸臂式數控切割機

聯系人：曾斌   手機：15927284297   電話：027-87511983   傳真：027-87511983   聯系QQ：330420666   郵箱地址：15927284297@163.com

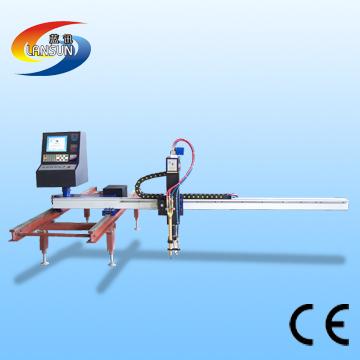

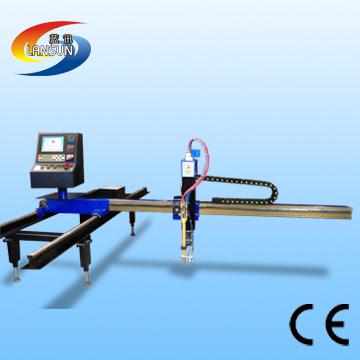

　　外型如圖所示。該型數控切割機為懸臂式結構，橫向切割寬度2m，縱向?qū)к壝抗?jié)3m（可無限加長）；可配置多個割炬，用戶可選配電容式或弧壓式自動調高；割炬上方帶微調對位控制面板，操作極為方便；ZLQ-6型數控切割機為小型整體移動式，不固定占用廠房，使用方便靈活。
主要技術參數
 橫向長度　　　　　　2200mm　　　　　　有效切割寬度　　　　　2000mm
 導軌長度　　　　　　3000mm　　　　　　有效切割長度　　　　　2200mm
 火焰單割炬　　　　　　1組　　　　　　 火焰切割厚度　　　　　6-200mm
 等離子割炬　　　　　　1組　　　　　　 等離子切割厚度　　　　視等離子電源而定
 移動精度　　　　　0.01mm/步　　　　　 整機運行速度　　　　　0-3500mm/min
 驅動方式　　　　　單邊驅動　　　　　　自動調高行程　　　　　0-170mm
產品特點
1.采用單懸臂式結構，懸臂具有較好的穩定性；
2.齒條傳動,電機驅動采用步進驅動技術,加工精度高；
3.可同時配置火焰和等離子兩用切割,可配自動調高功能；
4.橫向、縱向移動采用脈沖電機,縱向?qū)к壙筛鶕?jù)用戶要求無限加長；
5.控制系統為自主研發，具有目前國內最為優良的穩定性和抗干擾能力；全中文界面，操作簡單方便，配的漢化圖形轉換軟件，可將CAD圖形直接轉換成切割加工代碼。配U盤接口，辦公室設計圖形經U盤轉入切割機。簡單圖形可以直接在現場輸入切割機。轉換軟件全部中文顯示（也可英文顯示），切割工藝設計簡潔，對不封閉圖形同樣能進行處理，從而很好地實現共邊切割。軟件功能更適用、更強大。
6.橫梁采取光軸型直線導軌，降低了對橫梁的磨損，更好地保證了切割精度。
7.320×240點陣的5.7〞液晶顯示器（可根據要求更換為10.4〞真彩色顯示屏）。
主要技術指標
1.切割形狀:可編程切割直線和圓弧構成的任意平面形狀鋼板零件；
2.切割精度:國家標準JB/T10045.3－99；
3.安裝方式:組合安裝，可隨意搬移,不固定占用場地；
4.切割寬度:有效切割寬度 0~2000mm；
5.軌道長度:有效切割長度可根據用戶要求定；
6.割炬配置:可選配火焰或者等離子割炬；
7.切割厚度:火焰可切割200mm，等離子切割厚度視所選等離子電源大小而定；
8.點火調高:自動點火，電動調高；(根據客戶要求可配置自動調高）
9.數控系統:為自主研發的控制系統，簡單易用，穩定可靠；
10.數控編程:基于AutoCAD的全自動圖形化編程軟件；
11.切割氣體:氧氣+或丙烷；
12.調速范圍:0～3500mm/min（毫米/分鐘）。
