供應氟塑料耐酸泵

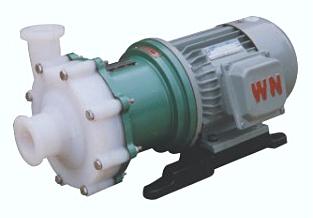

CQB氟塑料磁力泵
可用作各類：酸泵、堿泵、化學泵
一、概 述：
    CQB型氟塑料磁力泵是應用現代磁力學原理，利用永磁體實現無接觸間接傳動的一種化工流程泵。當電機帶動外轉子（即外磁鋼）總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子（即內磁鋼）總成和葉輪同步旋轉，介質完全封閉在靜止的隔離套內，從而達到無泄漏抽送介質的目的，解決了機械傳動泵的軸封泄漏，是全密封、無泄漏、無污染的新型工業泵。
    CQB型磁力泵是化工流程中杜絕跑、冒、滴、漏現象，環境污染，創造“無泄漏車間”、“無泄漏工廠”，實現安全、文明生產的理想用泵。



二、工作原理
    磁力泵由泵、磁力傳動器、電動機三部分組成。關鍵部件磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成。當電動機帶動外磁轉子旋轉時，磁場能穿透空氣隙和非磁性物質，帶動與葉輪相連的內磁轉子作同步旋轉，實現動力的無接觸傳遞，將動密封轉化為靜密封。由于泵軸、內磁轉子被泵體、隔離套完全封閉，從而解決了“跑、冒、滴、漏”問題，了煉油化工行業易燃、易爆、有毒、有害介質通過泵密封泄漏的安全隱患，有力地保證了職工的身心健康和安全生產。

三、產品特點
    CQB氟塑料磁力泵的設計不僅具有普通磁力泵的結構緊湊，外型美觀，體積小，躁聲低，運行可靠等優點，且其過流部件全部采用目前上耐腐蝕性能秀“塑料王”(氟塑料)制造，隔離套采用特殊材料制造，具有高強度的力學性能，了普通磁力泵存在的磁渦流現象。因此，CQB氟塑料磁力泵可輸送任意濃（強）度的酸、堿、氧化劑等腐蝕性介質而毫不受損。
四、泵的軸封
    CQB氟塑料磁力泵的優勢就是采用內外磁力間接驅動，完全取消了傳統離心式泵的軸封，內外磁之間采用不銹鋼套與氟塑料材質的隔離套完全隔離，從而真正達到了零泄漏輸送，對于輸送易燃、易爆、易揮發及貴重的夜體輸送更為放心，真正避免了使用過程中的維護工作。
五、用途
    本產品被廣泛適用于化工、制酸、制堿、冶煉、稀土、、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業輸送任意濃度的酸性、堿性、油類、稀有貴重液體、毒性液體、揮發性的化學介質。特別是易漏、易燃、易爆液體的輸送。
六、使用溫度 -50℃～160℃  (超過100度時部分主件需選材)
七、結構與材料示圖




八、性能參數表

序 號	規格型號	流量	揚程	汽蝕 余量	口徑 (mm)		電機 功率	重量 (kg)
		(m3/h)	(m)	(m)	進口	出口
1	CQB16-12-50F	0.3	2.5	9	16	12	25w	5
		0.6	2
		0.9	1.8
2	CQB15-15-65F	0.6	3.5	6	15	15	180w	7
		0.8	3.2
		1	3.5
3	CQB20-15-75F	1.3	7.4	6	20	15	180w	8
		1.6	7
		2	6
4	CQB25-20-100F	2.1	11	6	25	20	370w	12
		2.5	10.5
		2.9	10
5	CQB32-20-110F	3	14	6	32	20	550w	18
		5.5	13
		6	10
6	CQB32-20-125F	2	22	6	32	20	1.1kw	30
		3.2	20
		4	17
7	CQB32-20-160F	2	34	6	32	20	2.2kw	45
		3.2	32
		4	28
8	CQB40-40-100F	3.5	12	5	40	40	550w	20
		6	11
		6.8	9
9	CQB40-40-125F	3.5	20	3.7	40	40	1.1kw	40
		6.5	18
		7.8	14
10	CQB40-25-120F	3.8	17	3.5	40	25	750w	35
		6.3	15
		7.8	13
11	CQB40-25-160F	3.8	34	3.5	40	25	3kw	60
		6.3	32
		7.8	25
12	CQb50-32-125F	7.5	22	3.5	50	32	1.5kw	45
		12	20
		15	18.5
13	CQb50-32-160F	6	34	5	50	32	4kw	70
		12.5	32
		15	25
14	CQB65-50-150F	15	27	4	65	50	4kw	100
		20	25
		25	23
15	CQB65-50-160F	13	34	4	65	50	4kw	100
		17.5	32
		20	30
16	CQB65-50-180F	5	41	4	65	50	5.5kw	120
		8	38
		10	37
17	CQb50-32-125FL	7.5	22	3.5	50	32	2.2kw	90
		12.5	20
		15	18.5
18	CQb50-32-160FL	7.5	34	3.5	50	32	4kw	128
		12.5	32
		15	30
19	CQb50-32-200FL	7.5	53	3.5	50	32	7.5kw	210
		12.5	50
		15	48
20	CQB65-40-200FL	15	53	4	65	40	11kw	180
		25	50
		30	47
21	CQB80-65-125F	30	22	4	80	65	7.5kw	180
		50	20
		60	18.5
22	CQB80-65-160FL	30	34	4	80	65	11kw	180
		50	32
		60	29
23	CQB80-50-200FL	30	53	4	80	50	18.5kw	250
		50	50
		60	47
24	CQB100-80-160FL	60	35	5	100	80	18.5kw	300
		100	32
		120	28
