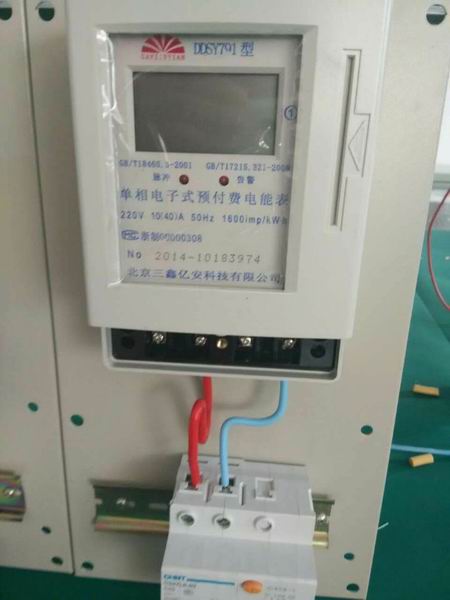

供應大連預付費電能表大連插卡電表

大連預付費電能表大連插卡電表功能說明：具備預付費功能，通過插入IC卡
               充值，費用不足自動斷電
大連預付費電能表大連插卡電表電壓規格：3*220V/380V
大連預付費電能表大連插卡電表電流規格：3*1.5（6）A至20（80）A
大連預付費電能表大連插卡電表顯示方式：數碼管
大連預付費電能表大連插卡電表自動斷電：支持
大連預付費電能表大連插卡電表過流保護：支持
精度等級：1.0/2.0
通訊接口：脈沖
外形尺寸：219*143*73（mm）

安裝尺寸：207*131（mm

插卡電表使用說明書

一：購電    銷售熱線：15810483998用戶持購電卡到售電部門購電。售電部門的操作人員在計算上，通過管理軟件和讀寫卡裝置，將用戶購電量、代碼等數據以加密方式寫入購電卡。銷售熱線：15810483998

二：電量寫入銷售熱線：15810483998

用戶將已購電量的購電卡按卡上箭頭方向（金屬觸點面向左）插入電度表的IC卡插槽中，必須等電度表顯示F1并發出聲音后，方可將卡拔出保存。

響一聲表示插卡的是不帶電量的用戶卡； 響二聲表示插入的是帶電量的用戶卡； 無聲音表示插入的是錯卡或用戶卡沒插好。

當插入帶有效電量的用戶卡后，電度表的4位顯示窗口將顯示下述內容：        1：F1             …….本次購電量提示符  500        …….本次購電量（kw.h） 2: F2

…….剩余電量提示符



800        …….剩余電量（kw.h）

      3：F3            …….累計用電量提示符  2000        …….累計用電量（kw.h）  4：F4           …….負荷設定提示符

 6600        …….負荷設定值  5：F5         …….報警電量提示符

 10        ……. 報警電量（kw.h）  6：F6         …….負荷提示符

 8800        …….用戶使用負荷

說明：

1） 剩余電量為本次購電量與電度表內未插卡前所剩電量之和，平時插卡不帶電量的用戶卡

時剩余電量為表中所剩電量。

2） 當將無購電電量的用戶卡插入電度表時，將顯示“F1”和”0“，接著輪顯示上述2 -6條

各項內容。

3）當用戶錯將非本系統的卡或其它卡插入電度表時，將顯示“F1”,緊接顯示“-----”，然后輪顯示上述2-6條各項內容。



4）只有F1所代表的本次購電量顯示3秒，其余信息均顯示1秒。

               5）當F1~F6后跟有一位或兩位數值時，表示的是緊跟著顯示的數值的高位，因此各項數字

信息可顯示6位。如果累計用電量可顯示到999999KWh。

               6）用帶有電量的用戶卡可清掉當前表內負荷數。

三：斷電銷售熱線：15810483998

   若電度表第四位數碼管顯示一條閃爍的短橫時表示處于斷電狀態，每10秒顯示一斷電原因，若剩余電量小于報警電量則每兩秒鐘顯示一次斷電原因（此時無短橫）。 1. 若顯示c000表示所購電量用完，須重新購電。

2. 若顯示c001表示此刻表內剩余電量等于報警電量，繼電器拉閘，中斷供電，報警電量由售電部門

視情況設置。此時用戶需插入購電卡才可用完剩余電量。還具有報警顯示功能，報警顯示電量應大于報警電量，當用戶剩余電量等于報警顯示電量的時候，顯示屏每兩秒鐘顯示一次剩余電量，一直顯示到等于報警電量拉閘為止。此期間用戶若插入有電量（大于報警顯示電量）的購電卡則一切恢復正常，若插入無電量的購電卡則到報警電量時不再斷電。這些信息用來提醒用戶盡快購電，以免造成不便。

3. 若顯示c002表示用戶的負荷超過了用電負荷設定值。用電負荷由售電部門售電時根據具

體情況設置，若用戶負荷超過用電負荷引起電表拉閘斷電，用戶須減小負荷并插入購電卡才能恢復供電。

4. 若顯示c005表示電度表在40秒內將由斷電狀態轉為供電狀態。

四：故障銷售熱線：15810483998

若電度表第三位數碼管顯示一條閃爍的短橫時表示電度表出了故障，每10秒顯示一次原因，主要有下面兩種：

1. 若顯示c006,表示存儲數據故障 2. 若顯示c007,表示繼電器故障

      出現上述情況及說明書未標出的情況時請用戶及時通知維修人員處理。

五：安裝銷售熱線：15810483998

1. 電度表在出廠前經檢驗合格，并加鉛封，便可安裝使用

2. 電度表應安裝在室內使用，安裝表的底板應固定在堅固防火的墻上，建議安裝高度在1.8米左右，

空氣中無腐蝕性氣體。

3. 電度表應按端子蓋上的接線圖進行連接，用銅線或者銅接線頭接入。

4. 安裝時應將接線端子擰緊，并且將電表掛牢在避雨、堅固耐火、不易震動的平面或箱體內。 5. 接線后建議將端子蓋鉛封或面板蓋鉛封加固。 6. 安裝圖和接線圖見附圖。

六：售后服務保證銷售熱線：15810483998

1. 免費維修或更換范圍

1.1

產品自出廠之日起，在本廠鉛封完好的前提下，如產品不符合企業標準所規定的要求，制造廠商在十八個月內對產品經行免費維修或更換。

1.2 保修期內用戶按照產品使用說明書規定的要求使用時出現的零部件損壞。

2. 有償維修范圍

2.1      在保修期內，因用戶使用不當或人為原因如：超負荷用電、竊電、摔壞、錯誤接線等造成

產品損壞或者報廢的產品，公司客戶服務中心將對損壞或報廢產品進行技術分析，確定為上述原因造成的損壞，本公司將提供，維修只收取元器件費用。

 2.2 超出保修期內的產品零部件故障，本公司將提供。

2.3 如產品出現售后服務需要，用戶應及時通知本公司。由電表管理及產品售后中產生的電費問

題廠家不予以承擔。
