供應沈陽中捷數控龍門鉆床GDC16以上

無錫市中捷數控龍門鉆床廠家

價格： 電議

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 18761536697 郵箱： davey1986@qq.com

傳真： 0510-88232830 地址： 江蘇無錫市

在線詢盤聯系廠家：18761536697 0510-88232820

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應沈陽中捷數控龍門鉆床GDC16以上）

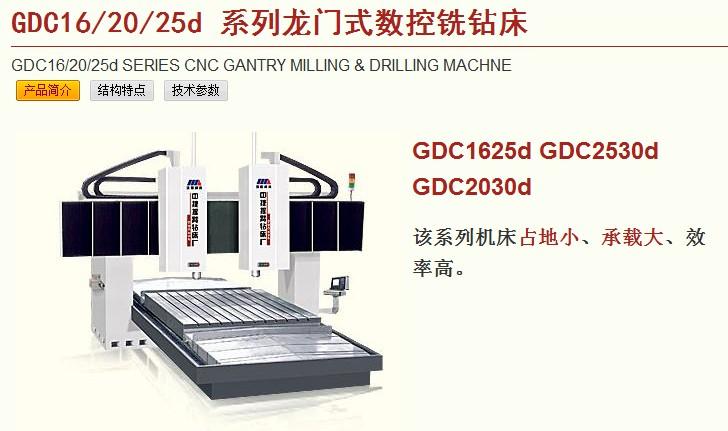

沈陽中捷機床廠數控龍門鉆床主軸箱部件采用液壓缸平衡機構，保證主軸箱運動的平穩性。抗彎、抗扭能力俱佳的橫梁鑲有鋼導軌，與滑鞍貼逆面組成滑動導軌副，具有磨擦系數小，定位精度高，精度保持性長等特點。機床床身、立柱、橫梁、滑鞍、主軸箱采用樹脂砂造型的高強度鑄鐵以及合理的布筋結構，剛性好、穩定性強。主運動采用寬調速交流伺服主電機、ZF減速箱，使得主軸在低速時大扭矩輸出，適合重切削，高轉速時的恒功率適合精加工。主軸由精密的機床主軸軸承支撐，經預緊后使主軸剛性及回轉精度俱佳。工作臺拖動采用大慣量交流伺服電機，配置滾珠絲杠和重載直線導軌，經優化設計擁有良好的定位精度及穩態響應特性。選用品質優異的進口主軸組，具有的大扭矩輸出能力。主軸采用皮帶輪形式。

GDC1625d	GDC2030d	GDC2530d
工作臺
工作臺尺寸	mm	1600×2500	2000×3000	2500×3000
兩立柱間距離	mm	2160	2570	3210
允許荷重	kg	4000	6000	10000
T型槽尺寸	mm×個	22×8	22×11	28×11
加工范圍
工作臺行程
不帶刀庫	mm	2500	3000	3000
帶刀庫	mm	2250	2750	2750
滑鞍行程-Y軸	mm	1600	2000	2500
主軸箱行程-Z軸	mm	500	500	500
主軸端面至工作臺面距離
	mm	650	650	650
最小	mm	150	150	150
主軸
錐孔(7:24)		BT50	BT50	BT50
轉數范圍	r/min	40-4500	40-4500	40-4500
輸出扭矩	N.m	385/526(可選565/770)	385/526(可選565/770)	384/526(可選565/770)
承受軸向抗力	N	15000	15000	15000
主軸電機功率	kW	15/20.5×2 (可選22/30×2)	15/20.5×2 (可選22/30×2)	15/20.5×2 (可選22/30×2)
鉆孔直徑	mm	φ50	φ50	φ50
銑刀盤直徑	mm	φ125	φ125	φ125
攻絲直徑
鑄鐵	mm	M30	M30	M30
碳鋼	mm	M24	M24	M24
進給
切削進給速度范圍	mm/min	1-5000n	1-5000	1-5000
快速移動
X軸	m/min	10	10	10
Y軸	m/min	10	10	8
Z軸	m/min	10	10	10
定位精度
JB/T8771.4-1998
X軸	mm	0.030	0.030	0.030
Y軸	mm	0.025	0.025	0.030
Z軸	mm	0.012	0.012	0.012
執行JIS標準(JISB6330)
X軸	mm	±0.005/300	±0.005/300	±0.005/300
Y軸	mm	±0.005/300	±0.005/300	±0.005/300
Z軸	mm	±0.005/300	±0.005/300	±0.005/300
重復定位精度
JB/T8771.4-1998
X軸	mm	0.018	0.018	0.018
Y軸	mm	0.013	0.013	0.018
Z軸	mm	0.008	0.008	0.008
執行JIS標準(JISB6330)
X軸	mm	±0.003	±0.003	±0.003
Y軸	mm	±0.003	±0.003	±0.003
Z軸	mm	±0.003	±0.003	±0.003
機床重量	kg	33000	37000	45500
數控系統		840D	840D	840D
電氣總?cè)萘?/td>	KVA	90	90	90
