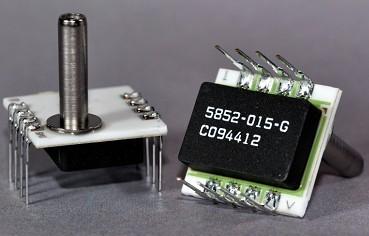

供應空速傳感器/表壓傳感器SM5852-015G-3-L

北京市表壓傳感器廠家

價格： 電議

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 18001299538 郵箱： chenyonghua84@126.com

傳真： 010-82146500 地址： 北京市北京市

在線詢盤聯系廠家：18001299538

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應空速傳感器/表壓傳感器SM5852-015G-3-L）

概述：
SM5852系列是一款經過溫度補償、壓力校準、以及放大輸出的硅壓阻式壓力傳感器。產品將壓力芯體、放大電路及補償電路集成于一體，采用雙列直插式封裝，方便與使用。采用COMS數字信號處理技術，芯片內部的EEPROM存儲有用于軟件校準和補償?shù)膮?shù)，采用I2C總線接口協議通信。根據用戶需要可選擇數字信號輸出或者模擬信號輸出。產品適用于在低壓環境下進行高精度的表壓或差壓以及正差壓測量。
典型應用：醫療器械，氣壓測量，空速測量，檢漏設備，過程控制，暖通空調等。
特點：
·放大、溫補、標準信號輸出（0.5～4.0V）。
·模擬信號和數字信號都經過溫度補償和壓力校準。
·數字輸出采用I2C總線通信。
·表壓測量。
·0-1.5PSI（10.3kpa）壓力測量范圍

性能參數

額定值 室溫，供電電壓：5.00V DC（除非另有說明）

參數	符號	最小值	典型值	值	單位	條件/狀態
供電電壓	VSUPPLY	4.75	5.00	5.25	V	1、2
供電電流	ISUPPLY		7	10	mA	3
過載壓力	PPROOF	10 x			PRANGE	4、5
破壞壓力	PBURST	15 x			PRANGE	4、5
工作溫度	TOP	-40		+125	℃	6
儲存溫度	TSTG	-40		+150	℃	6

表壓傳感器性能指標 室溫，供電電壓：5.00V DC（除非另有說明）

滿量程輸出	VSPAN	3.92	4.00	4.08	V	1、2、4、5、8
零點輸出	VZERO	0.42	0.50	0.58	V	9、10
總誤差	ACCRSS			1.6	%FS	6、11
壓力響應時間	tRESP		2		ms	6、12
預熱偏差	ACCWUD		0.4		%FS	6、13
線性	NL	-0.5		0.5	%FS	14
補償溫度范圍	TCOMP	15		75	℃

注：
1、供電電壓為5.00V時所得到的參數。
2、VDD和GND之間必須接一個100nF的濾波電容，濾波電容遠離器件的距離5mm。壓力裝置的調理電路請參見后面的電路圖。
3、工作損耗電流值。設備上電時，該電流可能更高。
4、只適用于正壓端的特殊值。
5、當壓力超過測量范圍后輸出電壓將飽和在4.75V。
6、在采樣基點測試。
7、干凈、干燥、無腐蝕性氣體。
8、FS滿量程定義為從零點到測量值。差壓可以使用±FS。表壓測量的零點輸出0.5V（典型值），滿量程輸出4.5V（典型值）。差壓測量，負壓滿量程輸出0.5V，零點輸出2.5V。
正壓（壓力）滿量程輸出4.5V，范圍是±2.0V。
9、由于傳感器本身靈敏度很高，所以外部的機械應力和安裝位置，都可能影響到零點輸出。
10、當壓力超出最小的測量的壓力時輸出飽和在0.25V。
11、總誤差是零點溫度誤差、量程溫度誤差、非線性誤差、溫度和壓力磁滯誤差的平方和的均方根值。給定值適用于溫度補償范圍。
12、壓力響應時間是指該電路需要更新內部寄存器里面的壓力值時間。
13、預熱誤差是指設備上電后的分鐘輸出的總誤差。
14、非線性采用直線法進行計算。
