JOYI田徑徑賽電動計時儀田徑跑步計時設備田徑賽場計時設備

2.1終點攝像計時系統

2.1.1說明

終點攝像計時及判讀系統是徑賽計時記分系統的核心設備，它主要由發令、彩色ＣＣＤ攝像機、圖像處理判讀軟件、拍攝控制器、擴展接口、計算機、打印機等組成。比賽時，由發令信號傳感器啟動計時器開始計時，當運動員接近終點線時，彩色ＣＣＤ攝像機開始工作， 并以1ms／幀的速度連續攝取運動員的沖刺終點線的圖像，經圖像處理系統處理后存入計算機內存，然后計算機程序?qū)D像疊加時間標尺后在顯示器顯示出來，裁判員在顯示屏上通過鼠標移動判讀游標線來判讀出每個運動員的成績，然后由計算機自動判定名次并生成分組成績表。

 2.1.2、終點攝像主要參數

u  供電方式：220V供電 功率1000W 可接UPS不間斷電源

u  工作溫度： ﹣10℃-35℃

u  攝像機：外形尺寸：30*16*12cm（長*寬*高）

u  重    量：1.5kg

u  計時單位：1ms,判讀：1ms,成績發布單位：0.01秒/0.001秒

u  高速數字ＣＣＤ攝像，防眩光(各種光線條件下均可清晰拍下運動員的小號碼)，曝光量自動調整，光學瞄準，顯示分辨率：1024X768

u  實時圖像預覽及直角內窺鏡方便快速對焦終點線

u  快速準確判讀競速比賽的成績和名次（在高分辨率顯示屏上直接判讀，最快可在每組比賽結束后30秒鐘內完成判讀）

u  比賽中通過程序可調整圖像的亮度和對比度，不用人工調節攝像機，非常方便

u  比賽中可實時觀察圖像，對于長跑項目，前后光線變化較大時，便于調整攝像機的參數，使圖像效果

u  可以提前連續判讀，對長跑項目，名與最后一名時差較大時特別有用，可提前發布前幾名運動員成績

u  可對每個跑道提前標記，判讀時自動拾取運動員的道次（適用短跑項目）

u  通過打印機輸出每組比賽成績表和輸出終點攝影圖片（帶判讀線和成績）

u  儲存圖像和成績，可復查和重新判讀，已判讀的成績及判讀線自動保留

u  可提前或?qū)崟r(shí)設定和臨時調整比賽分組表（簡易編排功能）

u  分道項目可將所有運動員圖像壓縮到同屏顯示，供判讀時參考前后運動員的道次，減少誤判

u  具有：中國田協認證、國家體育用品質量監督檢驗中心檢測報告

2.1.3、系統組成

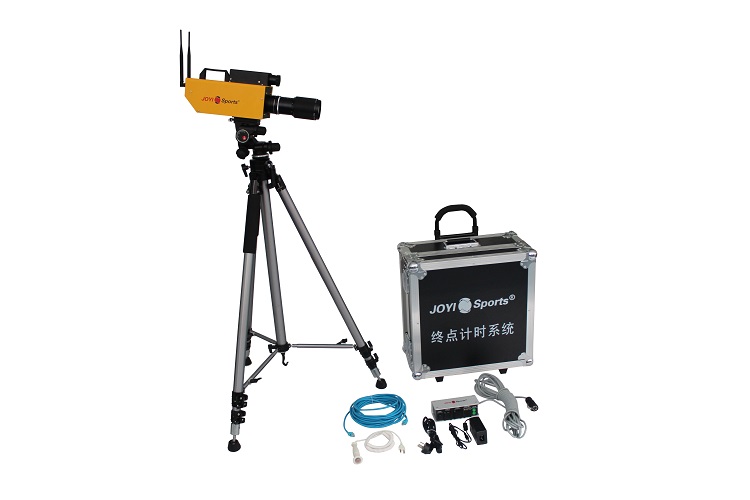

系統由CCD攝像機、發令盒、擴展接口盒、拍攝控制器、判讀軟件、編排軟件、大屏發送軟件、激光打印機、筆記本、電源線、網線等組成

 2.1.4.主要技術指標

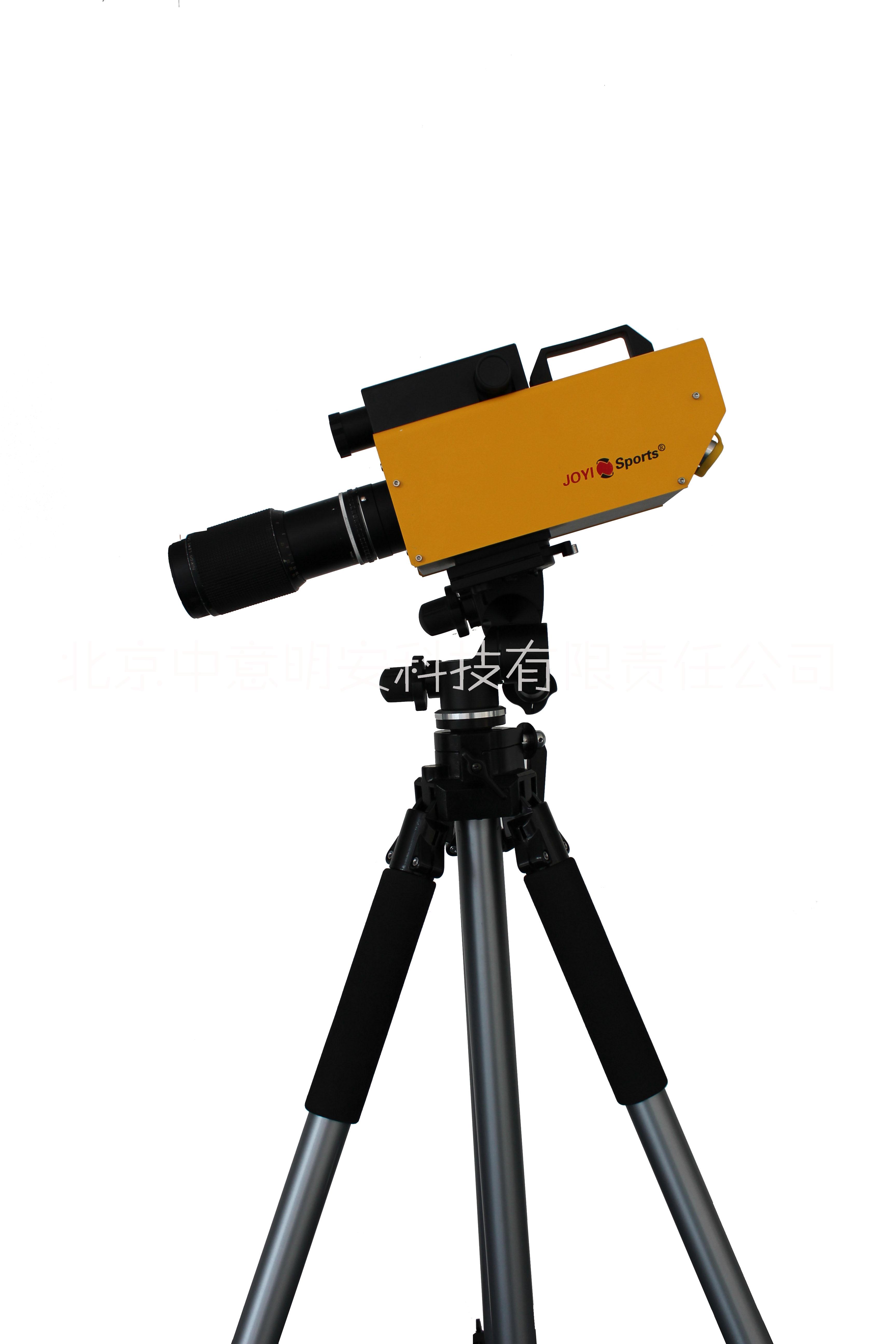

?  彩色CCD攝像機，標配尼康AI 80-200 鏡頭

?  RJ45/GIGE 千兆網絡數據接口，標準TCP/IP協議

?  窄縫采樣間隔：1/14000秒

?  判讀精度：1/5000秒

?  采集終點線圖像窄縫寬度：14?m

?  實時圖像預覽系統及直角內窺鏡方便對焦終點線

?  LCD顯示屏顯示相機綜合信息

?  終點光照度：≥500Lux

?  分辨率：768×1024

?  供電方式：220V供電 功率1000W 可接UPS不間斷電源

?  擺放設備距離跑道的工作環境：3-100米

?  工作溫度： ﹣10℃-35℃

?  外形尺寸：30*16*12cm（長*寬*高）

?  重    量：1.5kg

2.2、起跑檢測系統

2.2.1系統介紹

    通過帶電子傳感器的塑膠跑道電子起跑器，檢測運動員的起跑反應時間，并根據競賽規則規定，判定是否有運動員起跑犯規。該設備由起跑犯規檢測主機、電子起跑器、電子發令、犯規接收機、耳麥、100m、200m、400m通訊線纜組成。

        2.2.1系統特點：

①   自動打印輸出起跑反應時間

②    標出發令響前搶跑的道次，同時發令員頭戴耳機中有一笛聲提示。

③    具有：中國田協認證

2.3、徑賽實時計時器

2.3.1說明

本設備能直觀地在競賽中給運動員和觀眾提供從發令計時的實時進行情況，屬完整的半自動計時設備。徑賽實時計時器不僅能與全自動終點攝像計時配合使用（配有相互接口），在一些競賽項目更換終點傳感方式后就是符合規則的正式計時裝置，如自行車、滑雪、滑冰等。此外還可用于徑賽的訓練等，它是多用途計時設備。

2.3.2組成

徑賽實時計時器由計時控制計算機、紅外光電攔切裝置、（一行7位7段LED顯示牌、一行項目顯示屏）組成，計時控制計算機能自動接收來自發令傳感器的訊號啟動計時器工作，接收來自運動物體經過終點瞬時的光電攔切信號，自動停止計時；同時輸出一路控制設在場內的時間公告牌，另一路可輸出到實時時間視頻疊加為電視提供滾動時間視頻信號。成績可由打印機打印。

2.3.3主要技術參數

?  時鐘穩定度5×10^-6顯示計時記錄1/100位，計時容量9小時59分59秒99，停止時顯示到1/100秒位。

?  中、長距離比賽可提供每圈的進行時，根據競賽規則要求不同而提供最終 參考成績和正式成績。

?  無線頻率：453MHZ，無線傳輸距離≥800米，無線頻率±10%可調

?  行顯示屏是室外高亮度單色LED顯示屏，亮度大于1200lxd。防水防塵。

?  第二行是室外高亮度LED8字顯示屏，顯示比賽時間及名成績。

2.4、計圈器

2.4.1介紹

供徑賽長距離比賽中記錄運動員所跑圈數，三面顯示方便觀眾和運動員觀看。改變?nèi)?shù)用控制器人工鍵入。

2.4.2技術指標：

?  記圈器為二位數顯示，0-99圈遞減，采用200×120×22（mm）LED三面顯示。

?  控制器可供人工鍵入用。

?  交流220V±10供電，耗電小于0.2KW。

?  配有腳輪便于移動。

2.5、電子發令設備

2.5.1介紹

通過電子擴音裝置發出聲音提示參賽者出發或者起跑，同時同步發出閃光信號用于手計時等啟動，替代傳統的煙感發令，可觸發電動計時儀。

2.5.2主要技術參數

?  電子發令采用鋁合金身，超高亮氖燈發光燈管，瞬間點亮?xí)r，白天可視距離大于200米；

?  手動語音發令、自動語音發令

?  OLED顯示屏顯示主機工作狀態

?  自帶高音喇叭及音源輸出接口

?  音源傳輸范圍：≤50m

?  電源方式：鉛酸電池  工作電壓：DC12V  7A

?  電源充電器：14.4V 0.5A
