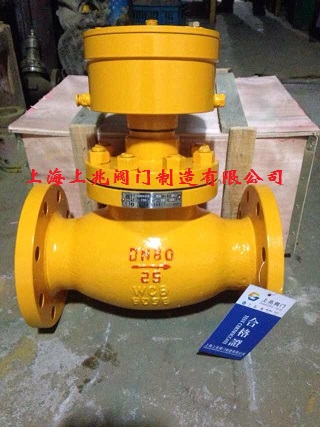

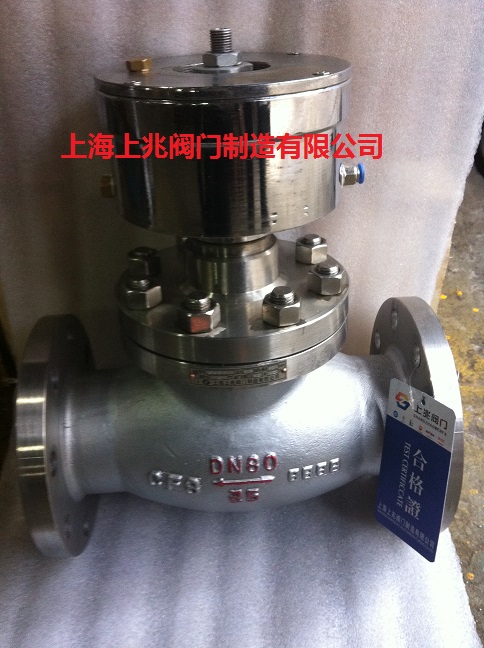

供應氣動緊急切斷閥，*緊急切斷閥

上海市氣動緊急切斷閥廠家

采購數量

1 - 5件

5 件以上

價格

￥1020.00

￥1000.00

運費： 上海市浦東新區 | 買家支付運費

購買數量： 庫存 100件

在線詢盤聯系廠家：15000508975 021-66105556

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應氣動緊急切斷閥，*緊急切斷閥）

品牌： 上兆
型號： QDQ421F-25C
連接形式： 法蘭
工作溫度： 常溫
外形： 大型
材質： 鑄鋼
壓力環境： 常壓
公稱通徑： DN15~DN300
密封材料： PTFE
標準： 國標
流動方向： 單向
形態： 柱塞式
零部件及配件： 執行器
類型(通道位置)： 二通
適用介質： 液氨、液化石油氣、天然氣
規格： DN100

一、用途和性能規范：

1、用途：緊急切斷閥是用在液化的大型貯罐、管路系統上必備的閥門配件。主要用于緊急情況時能在較遠的地點迅速關閉貯罐的出入口，在閥門的油壓管路上或氣壓管路上裝有低熔點物質制閥的塞子，在出現事故時因溫度升增高易熔化泄壓來迅速關閉貯罐的出入口來保證液化石油貯系統的安全

2、性能規范

規格 (DN)	公稱壓力 (Mpa)	密封試驗壓力 (Mpa)	工作溫度 (℃)	適用 ? 介質	控制油缸或氣壓部分
規格 (DN)	公稱壓力 (Mpa)	密封試驗壓力 (Mpa)	工作溫度 (℃)	適用 ? 介質	閥瓣開啟高度 (mm)	使用介質	閥瓣開啟時油壓或氣壓(Mpa)
40	4.0	4.4	-40℃_~80℃	液化石油汽、等	15	2^#錠子油或氮氣	油3Mpa，氣0.6Mpa
50	4.0	4.4			18		油3Mpa，氣0.6Mpa
65	4.0	4.4			18		油3Mpa，氣0.6Mpa
80	4.0	4.4			22		油4Mpa，氣0.6Mpa
100	4.0	4.4			27		油4Mpa，氣0.6Mpa

二、作用原理及結構說明：

1、閥門在無外壓力操作情況下，閥瓣處于常閉狀態，在貯罐系統上使用時，緊急切斷閥與油泵或貯氣瓶配套使用，靠手搖油泵或氮氣的壓力將閥門打開，在油路或者氣路的壓力使用下閥門處于開啟狀態，當需要關閉閥門或遇到有緊急情況時，可將油壓或者氮氣壓力泄掉，閥門即自動關閉。

2、閥瓣關閉時，壓力是依靠打開泄壓閥或操作手輪或者管路上的易熔塞在溫度升高時自行熔化來實現。

3、閥門工作介質的流動方向應是高進低出，與普通截止閥流向正好相反。(如圖指出的箭頭方向)

4、閥門法蘭的連接尺寸按JB/T79.1-94《凸面整體鑄鋼法蘭》或HG20592-97尺寸標準。

三、主要外形尺寸和連接尺寸(參照構圖)：4.0MPa

DN	D	D₁	D₂	b	F	z-Ф
25	115	85	65	16	2	4-Ф14
32	135	100	78	18	2	4-Ф18
40	145	110	85	18	3	4-Ф18
50	160	125	100	20	3	4-Ф18
65	180	145	120	22	3	8-Ф18
80	195	160	135	22	3	8-Ф18
100	230	190	160	24	3	8-Ф23
125	270	220	188	28	3	8-Ф25
150	300	250	218	30	3	8-Ф25
200	375	320	282	38	3	12-Ф30
250	445	385	345	42	3	12-Ф34
300	510	450	408	46	4	16-Ф34
350	570	510	465	52	4	16-Ф34
400	655	585	535	58	4	16-Ф41
