詳細信息（供應柏帝磁感應編碼器 GUBOA磁感應式編碼器磁性編碼器電機*）

供應柏帝磁感應編碼器 GUBOA磁感應式編碼器磁性編碼器電機

一、量測原理

以磁*為基*，整合感磁元件設計成磁感*式非接*感測**感**輪上的*數。並以*路修正或分割信**理成 1Vpp 或 TTL (RS422Line Driver) 訊*。

二、應用
位置檢測（例如：CNC加工中心機一般車床大型車床銑床走心式車床高速馬達高速主軸......）
AC 電機 & 電主軸速度位置回受
輸送設備位置回受
電梯位置回受
其他特殊設備應用（無塵室真空）或在較惡劣環境（粉塵多及震動）
三、磁感應式編碼器組件

1、感應頭

標準型內置式。內置信號處理，節省空間，采用高保護設計（IP68），可使用于惡劣環境中。

微小型內置式。內置信號處理，感應體積小，適用于小空間的安裝并采高保護級的設計（IP68）,可用于惡劣環境中。

2、齒輪

標準齒輪：我們提供模數0.3、0.4、0.5mm,128齒、256齒、512齒、1024齒齒輪可供選擇。

3、感測頭與齒輪擺置示意圖

四、輸出訊號
輸出訊號有弦波(1Vpp)及方波(TTL)，可依控制器要求選擇采用。

五、產品性能及特點說明

非接觸式的感應方式來檢知旋轉位置及速度，無需顧慮到機械性的磨耗。
直接傳動沒有機構背隙問題。
量測齒輪規格模數0.3mm,0.4mm,0.5mm提供選擇
0～600KHZ高響應輸出，輸出信號有弦波（1Vpp）及方波（TTL）.
內置式感應頭體積小，適用于小安裝空間。并采用高保護等級設計（IP68）,可使用于惡劣環境。
在工業用場合可避免一般光學式環境污染的敏感性，增加系統長期穩定性。
有效提高加工精度，快速鉆孔與快速換刀及連續性攻牙皆能保持穩定性的定位精度。
六、感測頭電器規格表

七、齒輪簡介

各種不同的齒輪，具有不同的尺寸及其應用特征，其外緣尺寸及齒數的計算方式如下：

八、齒輪規格表

九、接線定義

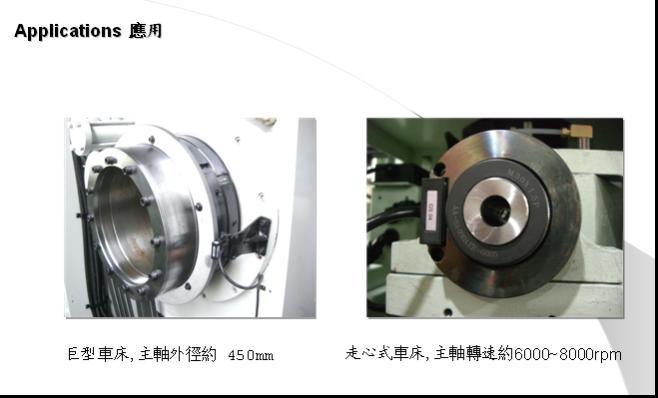

十、磁感應式編碼器的應用
