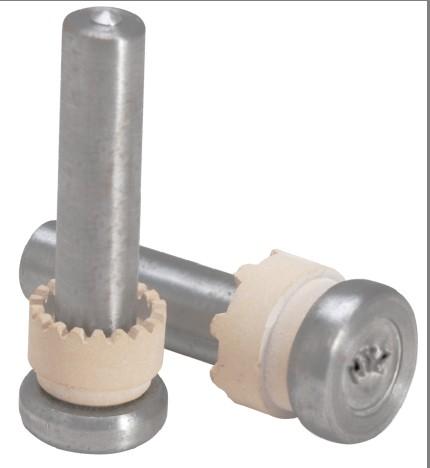

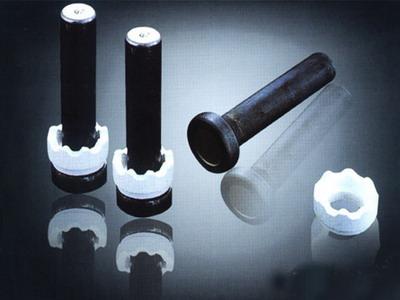

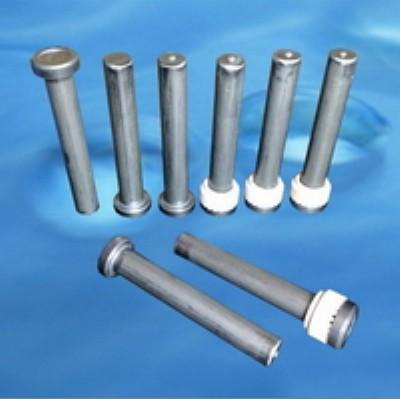

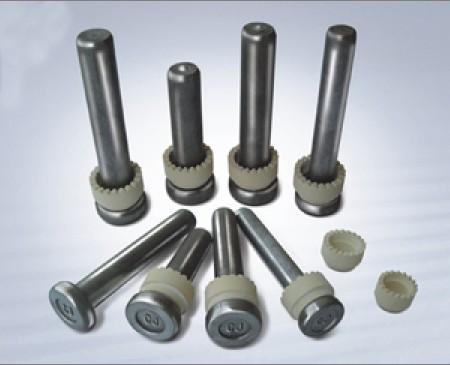

焊釘 　　焊釘屬于一種高強度剛度連接的緊固件，焊釘是電弧螺柱焊用圓柱頭焊釘(英文Cheese head studs for arc stud welding)的簡稱，焊釘?shù)囊?guī)格為公稱直徑Ф10～Ф25mm， 焊接前總長度40～300 mm。焊釘生產廠家應該在焊釘?shù)念^部頂面用凸字制出制造者的識別標志，標注示例：公稱直徑d=25mm、長度l1=300mm、材質為ML15、不經表面處理的焊釘標注為：焊釘GB/T10433-2002 25×300。規定焊釘表面應無銹蝕、氧化皮、油脂和毛刺等。焊釘?shù)臈U部不允許有影響使用的裂縫，但頭部裂縫的深度（徑向）不得超過0.25（dk-d）mm。 焊釘?shù)默F(xiàn)行國家標準使用國家質量監督檢驗檢疫總局于2002年12月5日發布，于2003年6月1日正式實施的電弧螺柱焊用圓柱頭焊釘(Cheese head studs for arc stud welding)GB/T10433-2002，同時廢止了GB/T10433-1989這個焊釘老標準，這個新適用于土木建筑工程中各類結構的抗剪件，埋設件及錨固件。GB/T10433-2002非等效采用ISO13918:1998《焊接 電弧螺柱焊用螺柱和磁環》，SD型剪切件（焊釘），和日本工業標準JIS B1198-1995《圓柱頭焊釘》。Ф10mm～Ф25mm各種規格型號的電弧螺柱焊用圓柱頭焊釘，材質SWRCH15A、ML15AL或ML15，材料全部選用大型鋼鐵企業生產的優質鋼材，嚴格按照（GB10433-2002）等相關標準規定生產加工，并通過了歐洲CE認證（編號為 AC/0500909）。好焊釘應該質量穩定，檢驗嚴格，規格齊全，發貨及時，提供質保單，大型焊釘生產企業也可根據客戶訂單訂制特殊規格尺寸的電弧螺柱焊用圓柱頭焊釘。電弧螺柱焊用圓柱頭焊釘適用高層鋼骨結構建筑、工業廠房建筑、公路、鐵路、橋梁、塔架、汽車、能源、交通設施建筑、機場、車站、電站、管道支架、起重機械及其它各類鋼結構等工程。 　　1. 焊釘產品型號、規格、選用材料和機械性能

型號	直徑規格 mm	選用材料	抗拉力強度 σb MPa	屈服度 σ0.2 MPa	伸長率 δ5 %
GB10433-2002	10～25	SWRCH15A、ML15AL或ML15	400～550	≥240	≥14

2. 圓柱頭焊釘（GB10433-2002）規格尺寸： 　　

圓柱頭焊釘公稱直徑d	10	13	16	19	22	25
圓柱頭焊釘頭部直徑dk max	18.35	22.42	29.42	32.5	35.5	40.5
圓柱頭焊釘焊后焊接部直徑d 1	13	17	21	23	29	31
圓柱頭焊釘焊后焊接部高度h	2.5	3	4.5	6	6	7
圓柱頭焊釘?shù)娜刍L(zhǎng)度WA	4	5	5	6	6	6
圓柱頭焊釘焊后焊釘長度設計值l1	40～180	40～200	50～250	60～300	80～300	80～300
