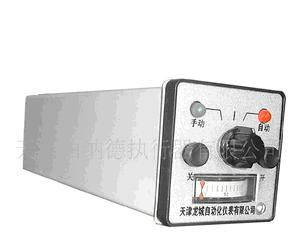

DFD-05/0500型電動操作器

  用途：

       DFD-05型電動操作器是DDZ-Ⅱ型電動單元組合儀表中的一個輔助單元。

       DFD-0500型電動操作器是DDZ-Ⅲ型電動單元組合儀表中的一個輔助單元。

       DFD-05或DFD-0500適用于DDZ-Ⅱ、DDZ-Ⅲ型變送器和調節器與電動執行機構組成自動調節系統中，應用DFD-05、DFD-0500可以使執行機構工作，在自動調節、手動控制和就地操作三種工作狀態，與PID調節器或PU調節器配合使用，可實現調節系統的“手動” →“自動”或“自動” →“手動”的無擾動切換。

       操作器本身具有手動控制和自動調節工作狀態的顯示。

  主要技術指標

1、 電流指示：

a、電流表測量范圍DFD-05  0~210mA

b、表盤顯示0~2  DFD-0500  4~220mA

c、指示表刻度誤差±4%

       2、輸出跟蹤電壓：DFD-05  0~10V DC

                        DFD-0500 1~5V DC

3、 反饋回路電阻：200Ω

4、 供電電源：220V ~50Hz

5、 能對系統實現手動、自動無擾動切換

6、 工作狀態：轉換開關觸頭額定電壓220V~電流5A

7、 手動狀態：操作開關觸頭額定電壓380V~電流2A

8、 工作條件：

（1） 環境溫度-10~40℃

（2） 相對濕度≤80%

（3） 周轉無腐蝕性氣體及導電塵埃

（4） 應用場所應無劇烈振動

9、 外型尺寸：80*80*260mm

開口尺寸：75+1*75+1mm

      10、結構形式：面板安裝式
