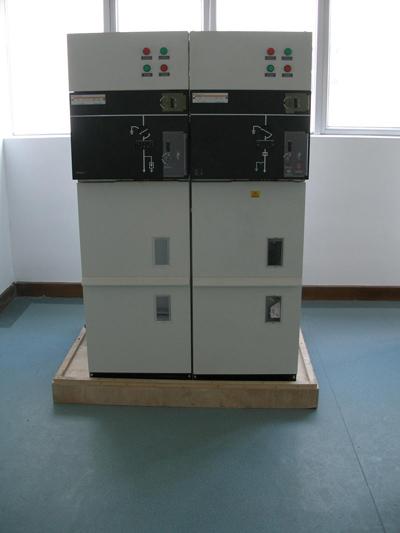

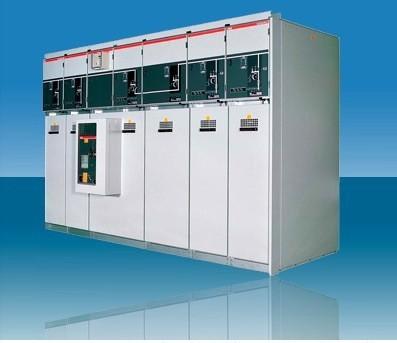

供應ABBsafe充氣柜

SafeRing環網柜采用模塊化設計，以其固定式與靈活擴展的統一，適用于各種不同的應用場合，為不同的用戶提供令人滿意的技術方案。傳感技術和微機保護裝置的采用，加上的技術性能及輕便靈活的裝配方案，可以完全滿足市場不斷變化的需求。本充氣柜適用于三相交流50HZ，額定電壓12KV的配電裝置。廣泛應用于工業和民用電纜環網及供電末端。特別適用于小型二次配電站、開閉所，工礦企業，城市居民小區，機場，鐵路、隧道，高層建筑等電力系統中作為接受和分配電能之用。SafeRing—方案為四回路固定柜。正常使用環境條件1、海拔高度不超過1000米；2、環境溫度：上限+40℃，下限-35℃；3、相對濕度：日平均值不大于95%，月平均值不大于90%；4、周圍空氣不受腐蝕性氣體或可燃性氣體、水蒸氣等明顯污染；5、無經常劇烈振動。主要技術參數1、額定電壓 10kV-24KV2、工作電壓 12kV3、額定頻率 50/60Hz4、主母線額定電流 630A5、主回路、接地回路額定短時耐受電流 20/3(kA/s)6、主回路、接地回路額定峰值耐受電流 50kA7、主回路、接地回路額定短路關合電流 50kA8、負荷開關額定電流開斷次數 100/次9、額定轉移電流 1700A10、熔斷器額定電流 160A11、熔斷器開斷電流 31.5～50(kA)12、機械壽命 2000/次13、1min工頻耐壓（有效值）相間、對地/隔離斷口 42/48(kV)14、雷電沖擊耐受電壓(峰值)相間、對地/隔離斷口 75/85(kV)15、二次回路lmin工頻耐壓 2kV16、防護等級 IP3X17、額定短時耐受電流 (kA) 25 / 2s; 20 / 3sSafeRing是一種用于二級配電網絡的SF6氣體絕緣的環網單元。 SafeRing有多種組合型式，適用于12/24kV配電網絡中大多數應用開關的場合。SafeRing是一個完全密封的系統，其所有帶電部件以及開關封閉在不銹鋼的殼體內。密封在不銹鋼體中恒定氣壓條件確保了運行的高可靠性及人身安全，并且實現了免維護。SafeRing的設計為變壓器的保護提供了兩種選擇： 負荷開關—熔斷器組合電器和具有繼電保護的斷路器。作為的環網單元，SafeRing可以提供全套集成化的遙控與監視單元。SafeRing 為2、3、4或5路標準配置，并根據客戶的要求附加其它設備。SafeRing由于具有全模塊半模塊的組合性及自身的可擴展性，因而具有極其靈活性。
