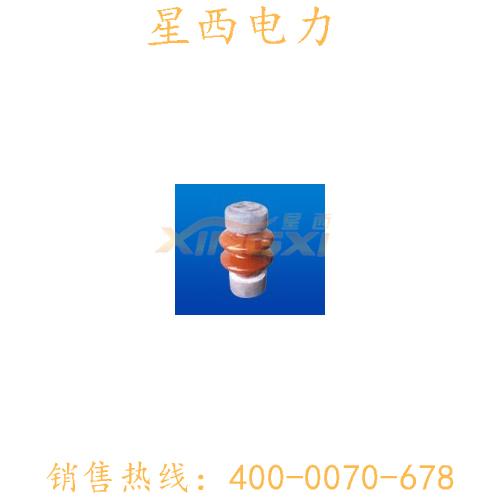

ZS-10支柱絕緣子找星西

溫州市支柱絕緣子找星西廠家

價格： 電議

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 15355951999 郵箱： 1016753923@qq.com

傳真： 0577-61787566 地址： 浙江溫州市

在線詢盤聯系廠家：15355951999 0577-61787266

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（ZS-10支柱絕緣子找星西）

ZS系列：ZS-10/400 ZS-20/1000 ZS-20/1600 ZS-20/2000 ZS-20/3000 ZS-35/400

戶內外實心棒形支柱絕緣子用于工頻交流電壓10~220kV戶外電站、變電所、配電裝置和電器設備中作帶電部份的絕緣和支持用。
絕緣子適用環境溫度為-40℃~+40℃。產品分普通型和耐污型兩大類。
該系列絕緣子瓷件為實心結構，具有結構簡單、運行安全、使用壽命長和維護工作量少等優點。為保證絕緣子的可靠性，本廠對產品逐只進行打擊、超聲波探傷和抗彎試驗。

電壓等級252kV及以下戶內外棒形支柱絕緣子

代號	型號	圖號	電壓等級 (kV)	彎曲負荷 (kN)	扭轉 負荷 (kN.m)	公稱爬距 (mm)	元件總高 H(mm)	頂部安裝尺寸 (孔數n₁-孔徑d₁- 孔中心圓a₁)	底部安裝尺寸 (孔數n₂-孔徑d₂- 孔中心圓a₂)	傘數 n(個)	傘徑 D(mm)	雷電耐受電壓 (kV peak)	工頻濕耐受電壓 kV r.m.s	重量 (kg)
2210	ZS-10/5L	1	10	5.0	-	230	220	2-M8-36	4-M10-φ55	2	140	75	30	6
2211	ZS-10/4	3	10	4.0	-	230	210	2-M8-36	2-φ12-φ130	2	140	75	30	6
2220	ZS-20/10	3	20	10.0	-	400	350	4-M12-φ140	4-φ18-φ210	4	180	150	50	18
2221*	ZS-20/8	2	20	8.0	-	400	350	2-M12-76(中間M16)	4-φ14-φ180	4	165	150	50	15
2222*	ZS₁-20/8	2	20	8.0	-	400	350	2-M12-76(中間M16)	4-φ14-φ180	4	165	150	50	16
2224	ZS-20/16	3	20	16.0	-	470	350	4-M12-φ140	4-φ18-φ210	5	190	150	50	20
2225	ZS-20/30	3	20	30.0	-	470	400	4-M12-φ140	4-φ18-φ250	5	205	150	50	32
2226	ZS-20/30-G	3	20	30.0	-	575	450	4-M12-φ140	4-φ18-φ225	5	205	175	70	32.6
2229	ZY-20/200K	4	20	20	抗壓200kN	400	370	4-φ18-φ225	4-φ18-φ225	4	210	150	50	31
2200	ZS-35/6L	1	35	6.0	3.0	648	420	4-M12-φ140	4-M12-φ140	7	165	185	80	17
2204	ZS-35/8	3	35	8.0	2.0	625	420	4-M12-φ140	4-M14-φ140	6	165	185	80	16
2206	ZS-35/4K	4	35	4.0	1.2	648	400	4-φ14-φ140	4-φ14-φ140	7	150	185	80	12
2207	ZSW-35/4K-2	4	35	4.0	1.2	875	445	4-φ14-φ140	4-φ14-φ140	10	150	185	80	13
2209	ZSW-35/4K-G	4	35	4.0	1.2	650	480	4-φ14-φ140	4-φ14-φ180	7	155	200	70	14.6
2213	ZSW₉-35/4-4	6	35	4.0	1.8	1260	560	4-M16-φ127	4-φ14-φ180	大5小4	235	250	95	27
2270	ZSW-35/4-G	5	35	4.0	1.2	875	480	4-φ14-φ140	4-M12-φ140	7	170	200	70	15
27301	FZS-35/3		40.5	4	1.2	1260	560	4-M16-φ127	4-φ14-φ180		181	200	70	20.2
2240	ZS-63/5	3	63	5.0	2.0	1160	710	4-M12-φ140	4-φ18-φ225	11	180	325	140	38
2241	ZS-63/4	3	63	4.0	2.0	1104	760	4-M12-φ140	4-φ14-φ180	10	170	325	140	29
2242	ZS-63/15K	4	63	15.0	4.0	1102	840	4-M18-φ210	8-φ18-φ250	9	230	325	140	61
2830	ZSW-63/4-3	3	63	4.0	2.0	2010	850	4-M12-φ140	8-φ18-φ225	15	235	325	140	50
2800	ZSW-63/8-2	3	63	8.0	4.0	1308	850	4-M12-φ140	8-φ18-φ225	12	235	325	140	55
	ZS-110/4	4	110	4.0	2.0	1870	1060	4-M12-φ140	8-φ18-φ225	14	210	450	185	43.5
代號	型號	圖號	電壓等級 (kV)	彎曲負荷 (kN)	扭轉 負荷 (kN.m)	公稱爬距 (mm)	元件總高 H(mm)	頂部安裝尺寸 (孔數n₁-孔徑d₁- 孔中心圓a₁)	底部安裝尺寸 (孔數n₂-孔徑d₂- 孔中心圓a₂)	傘形	傘徑 D(mm)	雷電耐受電壓 (kV peak)	工頻濕耐受電壓 kV r.m.s	重量 (kg)
	ZSW₃-110/4		110	4.0	2.0	2860	1060	4-M12-φ140	8-φ18-φ225		225	550	230	62
F29401	FZSW-110/8-3	2	126	8	8	3150	1150	4-φ18-φ225	4-φ18-φ225	大小開放傘	238	450	185	77.4
F29402	FZSW-110/16-4	2	126	16	8	3906	1150	4-φ18-φ225	4-φ18-φ225	大小開放傘	261	450	185	80.3
F29403	FZSW-110/10-4	2	126	10	8	3150	1150	4-φ18-φ225	4-φ18-φ225	大小開放傘	261	450	185	80.3
F29404	FZSW-110/12-3	2	126	12	8	3150	1150	4-φ18-φ225	4-φ18-φ225	大小開放傘	238	450	185	77.4
F29405	FZSW-110/8-3	3	126	8	8	6300	1172	4-M12-φ140	4-φ18-φ225	大小開放傘	238	450	185	81.6
F29601	FZSW-220/6-3	4	252	6	8	6300	2300	4-φ18-φ225	4-φ18-φ225	大小開放傘	238	1050	460	154.8
F29602	FZSW-220/8-4	4	252	8	8	7812	2300	4-φ18-φ225	4-φ18-φ225	大小開放傘	261	1050	460	160.6
F29603	FZSW-220/4-3	4	252	4	8	6300	2300	4-φ18-φ225	4-φ18-φ225	大小開放傘	238	1050	460	154.8
F29604	FZSW-220/6-4	4	252	6	8	7812	2300	4-φ18-φ225	4-φ18-φ225	大小開放傘	261	1050	460	160.6
F29605	FZSW-220/4-4	5	252	4	8	6300	2322	4-M12-φ140	4-φ18-φ225	大小開放傘	238	1050	460	159.0
F29606	FZSW-220/6-4	5	252	6	8	6300	2322	4-M12-φ140	4-φ18-φ225	大小開放傘	238	1050	460	159.0
