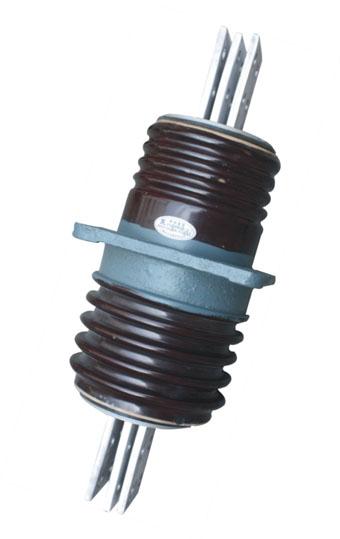

供應星西穿墻套管CWWL-10/2000
溫州市星西穿墻套管廠家
價格： 電議
物流： 暫無物流地址| 買家支付運費
可銷售總量： 0件
手機： 15355951999 郵箱： 1016753923@qq.com
傳真： 0577-61787566 地址： 浙江 溫州市
郵箱：
手機：
一、概述
?? 高壓穿墻套管（以下簡稱套管）適用于額定電壓（10～35)kV， 頻率（15～60）Hz的三相交流系統電站和變電所配電裝置上 ，供導電部分穿過隔板、墻壁或其它接地物，起絕緣支持和外部導線（母線）間固定連接之用。使用環境條件1)戶內套管
?環境溫度不高于＋40℃，不低于-40℃
?海拔不超過l000m
?相對濕度月平均值不大于90％
?周圍空氣應不受腐蝕性或可燃?xì)怏w、水蒸汽等明顯污穢
?無經常性的劇烈振動2)戶外套管?
?環境溫度不高于＋40℃，不低于-40℃；
?海拔不超過l000m；
?風速不大于34m/s?
?產品的使用環境的空氣污穢程度，按GB/T5582 分為Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 級；
?無經常性的劇烈振動
二、產品特點
套管由瓷件、金屬附件、安裝法蘭和導電排（桿）等組成。三、用途及分類
穿墻瓷套管用于電站和變電所配電裝置及高壓電器，供導線穿過接地隔板、墻壁或電器設備外殼，支持導電部分使之對地或外殼絕緣。穿墻瓷套管按其使用環境可分為戶內和戶外穿墻瓷套管。按穿過其中心的導體不同可分為母線穿墻瓷套管、銅導體穿墻瓷套管和鋁導體穿墻瓷套管。
當銅導體與母線直接相連時，易產生電化腐蝕，接觸面溫升過高二導致接頭燒壞，影響設備壽命，故應采用銅鋁過渡接頭，但又給現場施工帶來麻煩，采用鋁導體瓷套管則可解決上述問題。?
戶內、戶外穿墻瓷套管是由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成（母線夾板通常由用戶按母線尺寸自配）。
穿墻瓷套管的各項性能符合 GB12944.1《高壓穿墻瓷套管技術條件》的規定。
四、型號說明
五、安裝使用說明
1.穿墻瓷套管適用于工頻交流額定電40.5kv以下，安裝地點周圍環境溫度為-40℃~+40℃，海拔不超過1000m之電站及變電所配電裝置。2.戶內穿墻套管不適用于對套管的瓷釉、金屬附件及水泥膠合劑有破壞作用或足以降低套管電氣性能的場所。
3.穿墻瓷套管在運行中如產生局部放電現象時，應檢查瓷套管法蘭處或內腔有無噴鋁層局部脫落現象，如有應及時采取臨時均壓措施。
4.安裝母線穿墻瓷套管的墻孔應按其法蘭加強筋尺寸開孔。
六、外形及安裝尺寸
| 型號 | 額定電壓kv | 額定電流A | 5秒鐘短時電流kA不小于 | 戶外端公稱爬電距離mm | 工頻電壓kv不小于 | BIL kV peak 不小于 | 彎曲破壞負荷kN不小于 | |||
| 干耐受 | 濕耐受 | 擊穿 | 可見電暈 | |||||||
| CWWL-10/2000 | 10 | 2000 | 40 | 230 | 47 | 30 | 75 | - | 80 | 8 |
| CWWL-10/3150 | 10 | 3150 | 60 | 230 | 47 | 30 | 75 | - | 80 | 8 |
| CWWL-10/4000 | 10 | 4000 | 80 | 260 | 47 | 30 | 75 | - | 80 | 16 |
| L | L1 | L2 | L3 | L4 | B | d1 | d2 | a1 | a2 | a3 | b | b1 | δ |
| 600 | 365 | 158 | 14 | 115 | 200 | 4-φ14 | 4-φ18 | 200 | 50 | 25 | 100 | 10*2 | 10 |
| 600 | 365 | 158 | 14 | 115 | 200 | 4-φ14 | 4-φ18 | 200 | 50 | 25 | 100 | 10*3 | 10~12 |
| 620 | 365 | 165 | 18 | 125 | 200 | 4-φ14 | 4-φ18 | 200 | 60 | 25 | 120 | 10*3 | 10~12 |
