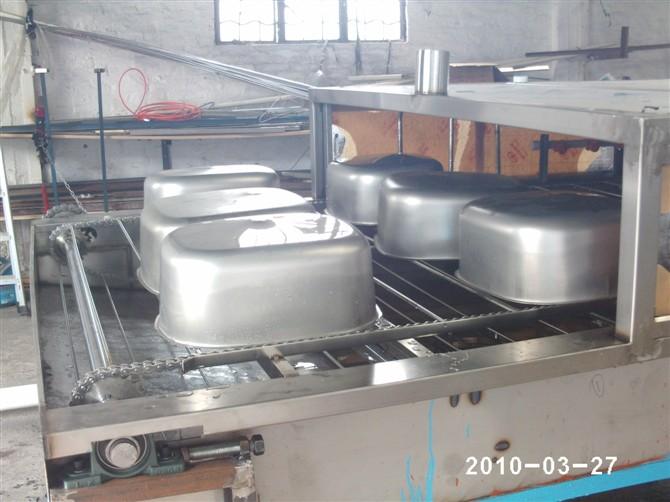

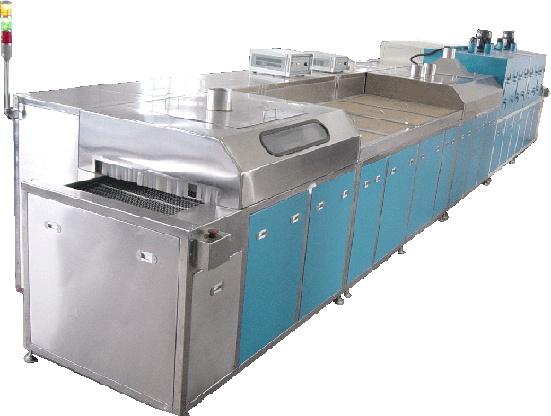

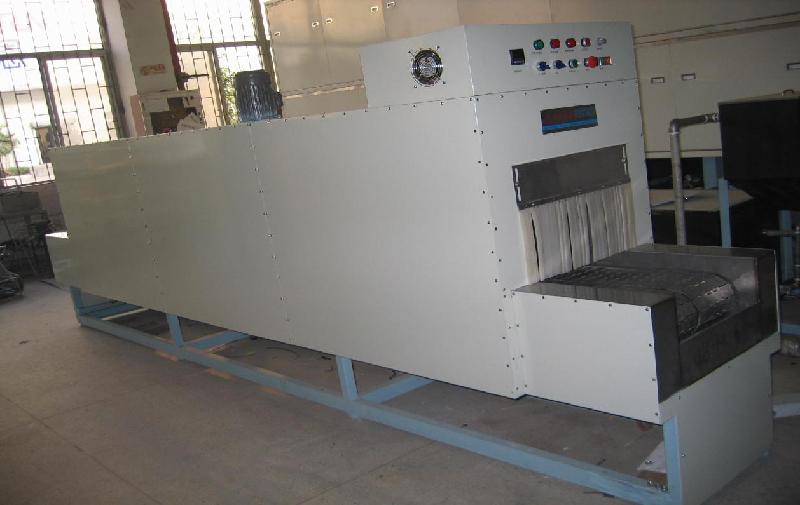

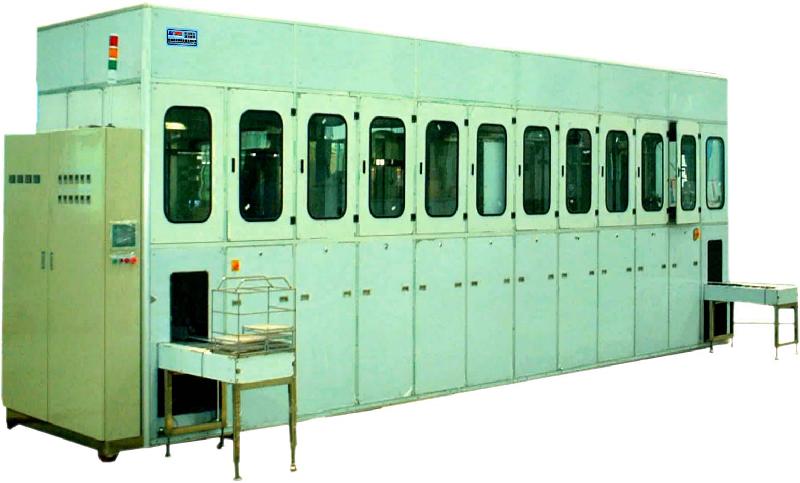

供應網帶噴淋清洗線滾筒噴淋清洗線

貯液槽：貯液槽用以貯存各工序所用溶液，由主、副槽組成，兩槽之間配備

特別設計的擋渣網結構，可有效地阻擋沉渣物和漂浮物；提高噴淋液的潔凈

度，保證清洗質量，減少噴嘴的堵塞。每槽內分主、副兩部分，整個槽底設

計成具有一定斜度的坡底，在槽底處的側面，開有法蘭排渣口，用以作

清潔槽時的污物排放，槽底部設有二字鋼底角。預脫脂和脫脂槽設有防泡隔

板，含表面活性劑的脫脂液易產生泡沫。因此采用減速板降低液流的速度及

沖擊力，同時將噴淋回落液用導管引至液面之下。

a 主槽部分：設在棚體下方作回流及貯液用，側面有溢補管口。

b 副槽部分：設置水泵及進水管，角處設有一個

2

＃閘閥，用以排入槽液。

內部一側設有溢流槽，用以去除液面上的漂浮物，主、副槽之間設有鋼絲網，以阻攔產品所帶入的異物及掉落的小件等物被泵吸入，損壞水泵。在防銹工序室，脫脂工序室設置有調整添加槽液用的輔槽，用于隨時（定期或不定期）向主槽添加槽液，便于槽液的管理，確保清洗質量。

c 加熱裝置：脫脂、水洗槽均設置有電加熱系統，其余各段均為常溫。槽液加熱溫度實行自動檢測和自動控制。

G 其他工藝結構：各噴淋段之間設有防濺門及滴水段，使各工位之間串水串液現象降到，特別設計的滴水板活動遮簾，提高了擋水效果。

F 所有槽體、室體、管路系統及其它一些設備不得有漏水和滲水現象。

H 設備整體構造美觀大方，整齊挺刮，各種管路安裝橫平豎直，整齊劃一。

I 前處理所有動力管線均標上不同顏色和流向，做到色標分明，走向明確。

J 前處理各部分設備均要考慮操作維修方便。

K 電氣控制系統非采用集中控制方式：1）、電氣設備的設計安裝均符合國家有關安全之要求。電控柜布局合理，排列整齊，接線線路走向整齊分明，柜內寬敞。單獨設置電控柜，放在設備附近便于觀察和操作的位置，具體位置可參考電控系統圖。

4)清潔工作場所

七、設備維護保養。

 每日必須：

1. 保持周圍環境衛生，以免灰塵沾污工件。

2.保持電控柜面板的清潔。

3.檢查輸送鏈?zhǔn)欠襁\(yùn)轉正常。

4.檢查各系統運行是否有異常噪音。

一般故障及其排除方法

 常見故障原因分析解決措施

 1 三相電源不平衡 電氣線路接觸不良、加熱管有損壞或斷路 檢修電氣線路、加熱管及觸點

2 輸送鏈停止運行 變頻器設定變化或過載保護 檢查輸送鏈有無卡至和變頻器設定是否正確

3 風機有噪音 有異物吸入或軸承缺油損壞 清楚異物和更換軸承

4 水泵有噪音 有異物吸入或空載運行 清楚異物和檢查槽液
