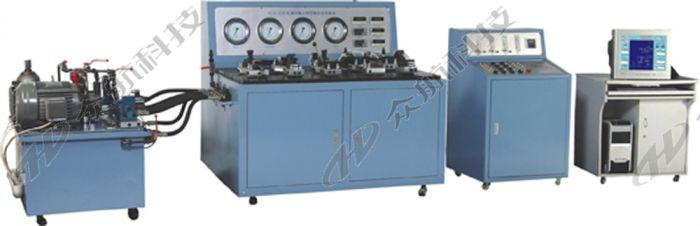

供應YCS-DII全功能電液伺服比例綜合實驗臺
長沙市綜合實驗臺廠家
價格： 電議
物流： 暫無物流地址| 買家支付運費
可銷售總量： 0件
手機： 18874196688 郵箱： zonhang@163.com
傳真： 0731-89858448 地址： 湖南 長沙市
郵箱：
手機：
一、實驗內容
1、液壓傳動系統組成演示實驗。??????
2、液壓傳動各元、部件結構及工作原理觀摩、拆裝實驗。
3、PID控制器的調節原理
4、電液比例液壓馬達轉速控制實驗。（客戶選配）??????
5、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
6、PLC控制，軟件仿真演示操作實驗。
7、基本回路組合、拼接實驗。
8、常用液壓元件的性能測試實驗
（1）液壓泵性能測試實驗?????????????
（2）溢流閥靜態性能實驗???????????
（3）溢流閥動態性能實驗????????
（4）減壓閥的靜態性能實驗
（5）減壓閥的動態性能實驗???????????
（6）節流調速回路性能實驗?????????
（7）液壓缸的特性實驗??????????
（8）液壓的形成實驗
9、液阻特性性能測試實驗
（1）薄壁小孔液阻特性實驗??????????????
（2）細長孔液阻特性實驗????????
（3）環形縫隙液阻特性實驗
10、計算機控制電液比例位置系統的設計性實驗
（1）比例閥控制性能實驗
1）電液比例溢流閥的動靜態特性實驗
2）電磁比例方向閥的動靜態特性實驗
3）電液比例調速閥的動靜態特性實驗
4）電液比例力控制系統性能實驗
a.電液比例力控制系統的組成、工作原理和校正方法??
b.計算機在電液比例力控制系統的作用
c.系統動態分析原理和時域參數的測試方法??? ???????
d.數字PID控制器結構參數對系統動態性能的影響
e.系統采用電液比例溢流閥實現液壓伺服缸輸出力的閉環控制，通過實驗了解PID控制器的5種結構形式（P調節、PD調節、PI調節、PID調節和積分分離PID調節等）和PID參數對閉環系統動態性能的影響。
5）電液比例位置控制系統的性能實驗
a.電液比例位置控制系統的組成、工作原理和校正方法????????????
b.計算機在電液比例位置控制系統的作用
c.系統動態分析原理和時域參數的測試方法??????????????????????
d.常用PID控制器類型和算法
e.系統采用電液比例方向閥實現液壓伺服缸的閉環位置控制，通過實驗了解PID控制器的5種結構形式和PID參數對閉環系統動態性能的影響。
(2)伺服閥的性能測試
1)伺服換向閥的流量特性實驗
a.伺服換向閥流量特性測試裝置????????
b.伺服換向閥控制器的輸入輸出特性的物理意義和測試方法
c.伺服換向閥的流量特性及測試方法????
d.空載流量與輸入電流、壓力增益、流量飽和、內泄漏、零點分辨率等
2)伺服換向閥的力控制系統性能實驗
a.伺服換向閥的力控制系統的組成、工作原理和校正方法??
b.計算機在伺服換向閥的力控制系統的作用
c.系統動態分析原理和時域參數的測試方法??????????????
d.常用PID控制器類型和算法
e.系統采用電液比例溢流閥實現液壓伺服缸輸出力的閉環控制，通過實驗了解PID控制器的5種結構形式和PID參數對閉環系統動態性能的影響。
3)伺服換向閥的位置控制系統的性能實驗
a.伺服換向閥的位置控制系統的組成、工作原理和校正方法???
b.計算機在伺服換向閥的位置控制系統的作用
c.系統動態分析原理和時域參數的測試方法??????????? ??????
d.常用PID控制器類型和算法
e.系統采用電液比例方向閥實現液壓伺服缸的閉環位置控制，通過實驗了解PID控制器的5種結構形式（P調節、PD調節、PI調節、PID調節和積分分離PID調節等）和PID參數對閉環系統動態性能的影響。
6、電液比例液壓馬達轉速控制實驗（客戶選配）
1)電液比例轉速控制系統性能實驗
a.電液比例轉速控制系統的組成、工作原理和校正方法???
b.計算機在電液比例轉速控制系統作用
c.系統采用電液比例溢流閥實現液壓馬達輸出轉矩的閉環控制，通過實驗了解PID控制器的5種結構形式和PID參數對閉環系統動態性能的影響。
二、性能及特點
1、液壓泵站由定量葉片泵、變量葉片泵以及蓄能器組成。
2、實驗操作臺采用8mm鋼板為支撐面板，分上下兩部分，上部為顯示部分（裝有功率表，壓力表，數顯二次儀表等）；下部安裝所需設計性液壓元件；水平臺面上裝有帶負載滑輪的雙出缸油缸（用于做電液比例方向閥的位置控制實驗），并可拆卸，進、出油和壓力測試接口由安裝在面板后的油管連接，測試接口以及進出油接口共計12個；水平臺面由適合于實驗用的鋼板制做而成，能夠防止實驗時產生的振動與噪聲。
3、電器控制系統為旁置式，強電部分裝于液壓臺柜內，電器操作面板上裝有操作按鈕、比例放大器、伺服放大器及二次儀表，還布置有連接PLC端口的插接口，電器柜布置安全合理。
4、系統軟件的界面是用美國NI公司的LabVIEW開發的，軟件界面直觀性強，操作方便，功能齊全，交互性好。
5、配置了實驗所需的各類型傳感器，包括壓力傳感器、測力傳感器、光柵位移傳感器、位移傳感器、溫度傳感器、流量傳感器、測速傳感器，并配有可編程控制器，數據自動檢測，自動處理、存儲、自動生成實驗報告和曲線并打印輸出，以滿足各項實驗參數測試的需要。
6、系統能實現回路電磁閥的自動控制，提高了實驗臺操作的自動化和智能化水平。
三、技術參數
電機型號：M3P4H523??????? 額定功率：2.2kw????? 額定轉速：1420r/min（1臺）
電機型號：M5P4H523??????? 額定功率：3.7kw????? 額定轉速：1420r/min(1臺)
變量葉片泵：VP-20???????? 額定排量：11.1ml/rev? 工作壓力：7mpa（1臺）
定量葉片泵：FA1-11??????? 額定排量：11ml/rev??? 工作壓力：7mpa（1臺）
外形尺寸：1900×800×1800mm（立式）??????????
實驗平臺1600×1500×1000mm （平臺式）???
控制柜? 500×420×900mm???? ??????????????????
液壓站800×900×900mm
