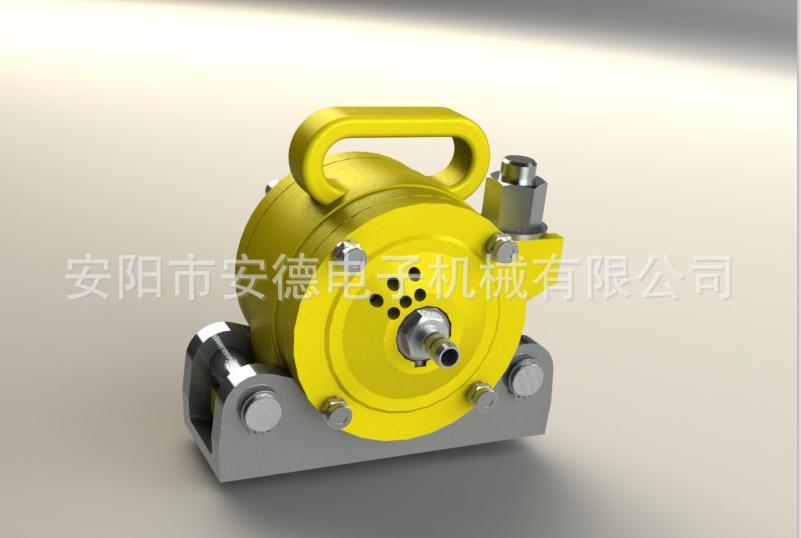

SPV4000附著式高頻振動器,安德附著式振動器,附著式振動器廠

一、用途和特點
    脈沖控制儀是脈沖布袋除塵器高、低壓噴吹清灰系統的自動控制儀器。其輸出的開關信號，直接控制電磁閥的開閉，使壓縮空氣能循環噴吹濾袋，從而達到清灰的目的。該控制儀可廣泛應用于冶金、水泥、礦山、鑄造、醫藥等工業部門的除塵器控制，我廠并可根據各行各業用戶的要求進行專門設計。
    該控制儀選用進口數字集成電路、的電路設計，因而具有性能穩定可靠、抗干擾性強、動耗、使用及維修方便等特點。無嚴重腐蝕氣體和導電塵埃，無劇烈震動或沖擊。
二、結構原理
    MK系列脈沖控制儀由數控、顯示、電子開關、電源四大部分組成。
    1、數控部分：由數字集成電路組成，包括振蕩、單穩、復合、計數、復位及面板上脈寬調節、間隔調節、復吹、撥盤等控制元件組成。
    2、顯示部分：由七段譯碼、電平轉換及面板上數碼顯示、脈寬顯示、工作電壓指示、輸出電壓指示等組成。
    3、電子開關部分:由譯碼、電子開關及側板上輸出接插座組成。
    4、電源部分：由電源線、開關、變壓器、保險絲、整流穩壓電路等組成。
    面板各部分名稱功能：
    面板各部分示意圖見下圖

    5.輸出電源指示燈：24V電源指示
    6.電源開關
    7.工作電壓指示燈：12V電源指示
    8.循環重復開關：開關撥到“開”位置，控制儀按正常順序依次控制電磁閥進行噴吹，當輸出路數顯示到某一路數時，將循環重復開關撥到“關”位置，此時，控制儀中該路則被鎖定，相應的電磁閥作單一的重復噴吹。注意，開關從“關”到“開”或從“開”到“關”時，必須在路數顯示值的更換后瞬間即撥動，也就是在脈沖間隔的前半段時間內撥動，否則，鎖定值不定，并造成顯示混亂。
    9.輸出路數設定：在使用前按需要控制的電磁閥數選擇相同的數值設定（注意輸出路數顯示值為設定數值減1），控制儀按此數值進行循環工作，設定值不超過控制儀的規定值。
    10.脈寬調節旋鈕：調節輸出脈沖寬度，或稱電磁閥噴吹時間，順時針調節脈寬時間增加，反之減少。
    11.間隔調節旋鈕：調節兩次輸出脈沖之間的間隔時間（即兩閥間的噴吹間隔），順時針方向增加，反之減少。
    12.  脈寬顯示：由五只紅色發光二極管組成，發光管亮的越多，亮度越強，則表示輸出脈沖時間越長（即噴吹時間越長）。
    13.輸出路數顯示：依次顯示路數的序號及輸出時間，即電磁閥的噴吹順序，每個數字停留時間，即為脈沖間隔，次輸出從“00”序號開始。所以，設定的路數即是的顯示值加1。
三、控制儀的安裝：
    1、臺式控制儀可直接水平放置。
    2、檢查隨機配套的輸出插頭線，紅色線為公共線，其余線貼有編號，紅色公共線與各電磁閥的一端相
      連（注意為電磁閥上同色線）其余線依次分別與電磁閥的另一端單獨相連見下圖

四、注意事項
    注意：這些導線之間的連接必須牢靠，并作絕緣處理，亦不可與公共線、外殼等之間短路，所有線都連接好并檢查無誤后方可插上控制儀輸出線插座。
    （如有余線則需剪除在外的銅線，避免造成短路）。
    產品自出廠之日起一年內由于產品質量造成的故障則本廠負責更換或免費修理，超過一年或其它原因造成的故障，本廠代用戶修理并收取工本費。
