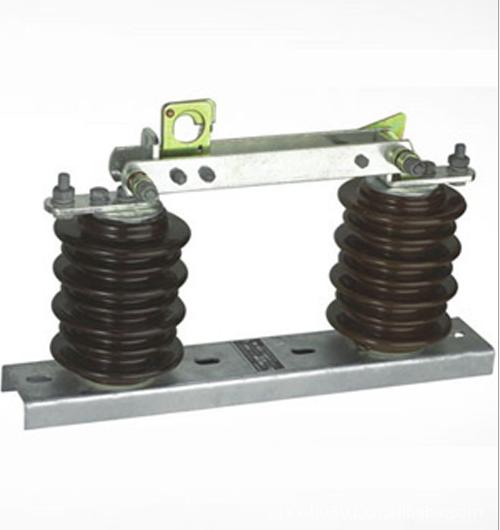

HGW9-12/200戶外高壓隔離開關

HGW9-10/630A、HGW9-10/400A、HGW9-10/200A戶外高壓隔離開關是單相交流50Hz高壓開關設備，用于額定電壓為10kV電力系統中，作為有電壓無負荷的情況下接通或隔離電源之用。本隔離開關用絕緣鉤棒進行操作。
使用環境
a、海拔高度不超過1000米；
b、周圍空氣溫度：上限+40℃，下限一般地區-30℃高寒地區-40℃；
c、風壓不超過700Pa（相當于風速34m/s）；
d、地震烈度不超過8度；
e、無頻繁劇烈震動場所；
f、普通型安裝場所應無嚴重影響隔離開關絕緣和導電能力的氣體、蒸氣、化學性沉積、鹽霧、灰塵及其它性、侵蝕性物質。防污型適用于重污穢地區，但不應有引起火災及物質。
結構和工作原理
GW9-10/630A、GW9-10/400A、GW9-10/200A登瑞電氣戶外高壓隔離開關為單相式結構，每相由底架、支柱絕緣體、閘刀、觸頭等部分組成。閘刀側面有調節接觸壓力的螺絲和壓緊用的彈簧，上端裝有固定拉扣和其相連的自鎖裝置，供絕緣鉤棒進行分合閘之用。
本系列產品在結構上與未改進的產品比較具有接觸面積大、接觸電阻低、導電性能好、機械強度高等優點。
隔離開關的安裝
GW9-10/630A、GW9-10/400A、GW9-10/200A登瑞電氣戶外高壓隔離開關一般采用倒裝方式，也可以垂直或傾斜安裝（動觸頭在下方），用M12D的螺栓將底架固定在橫擔上合適的位置，應方便在地面上用令克棒鉤拉及合上閘刀，并確保操作時底架不會松動。進線應接到靜觸頭側，出線應接到動觸頭側，三相開關之間應保持適當?shù)木嚯x，以免短路。
