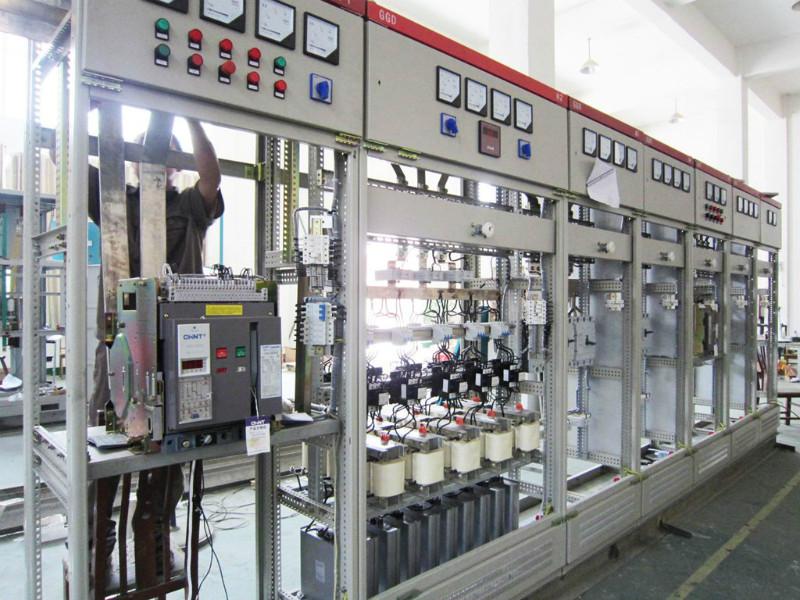

供應GCS控制柜低壓控制柜低壓進線柜，廠家直銷

 襄陽赫特電氣制造有限公司，位于湖北襄陽市光彩高新工業園。專業從事高低壓開關成套設備，電機起動調速，電網無功節能補償，電氣自動化控制系統等產品的科研，生產，銷售一體的高新科技企業。廣泛應用在水泥，化工，冶金，電力，建筑等多個行業。

GCS控制柜低壓控制柜低壓進線柜

襄樊赫特電氣生產的GCS控制柜適用于發電廠、化工、冶金、紡織、高層建筑等行業的配電系統。主要用于大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)Hz、額定工作電壓為380(400)／(660)，額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。


結構說明

★主構架采用8MF型開口型鋼，型鋼的二側面分別有模數為20mm和100mm的
  9.2mm的安裝孔，內部安裝靈活方便；
★水平主母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使裝
  置的主電路具備高短路強度能力的基本措施；
★電纜隔室的設計可使電纜上下進出均十分方便；
★功能單元的抽屜層商模數為160mm，分為1/2單元、1單元、3/2單元、2單
  元、3單元五個尺寸系列，單元回路額定電流400A及以下，抽屜改變僅在高
  度尺寸上變化，其寬度、深度尺寸不變，相同功能單元的抽屜具有良好的互
  換性，抽屜單元設有機械聯鎖裝置。

符合標準
低壓成套開關設備和控制設備：GB7251.1-2005
　　　　　　　　　　　　　　IEC60439、GB7251.1

主要技術參數
★GCS是一種模塊化、多功能的低壓配電柜，采用柜體具有高度的靈活性：可根據用戶的需要或不同的使用場合安裝多種型號及規格的元器件，各類型的饋電單元可以裝在同一列柜和同一臺柜中；
★GCS為全組裝式結構，特殊的型材結構及連接方式，可滿足苛刻工期及供電連續性的要求；
★GCS可以提供高水準的可靠性和安全性，人性化的設計，加強了對人身和設備的安全所需的保護。

一般數據
★應用場合：配電、電動機控制
★執行標準：IEC60439、GB7251.1
★環境溫度：-5℃—40℃
★環境相對溫度40℃時不超過50%，在較低溫度時，允許
   有較高的相對濕度（如：20℃時為90%）
★安裝地點：室內
★海拔高度：≤2000m

機械數據
★進出線形式：電纜/母線槽（橋）
★電纜進出：頂部/底部
★接線形式：柜前/柜后
★防護等級：IP30、IP40、IP54
★功能單元隔離形式：全隔離或部分隔離

柜體尺寸
★高度：2200
★寬度：600、800、900、1000、1200
★深度：600、800、1000、1200
★柜體顏色：根據用戶要求

電氣數據
★額定絕緣電壓：至1000V             ★過電壓等級：Ⅲ
★額定工作電壓：至660V              ★污染等級：3
★額定功率：50/60Hz                  ★額定電流：4000A
★額定沖擊耐受電壓：8KV             ★輔助電路額定電壓：AC380、220V/DC220V
★水平母線額定電流：4000A            ★垂直母線額定電流：2000、1000A

水平母線
★額定短時耐受電流：50/80KA
★額定峰值耐受電流：105/176KA

垂直母線
★額定短時耐受電流：50KA
★額定峰值耐受電流：105KA

接地系統
★TT，IT，TN-S，TN-C-S

進出線斷路器
★4000A

性能特點
★結構緊湊，節省柜體體積
★柜體能背靠背排列
★配電回路布置經濟
★全部選用標準元件，方便工程設計人員設計
★全系列標準化
★柜體可按工作和環境的不同要求設計出相應的防護等級
★在一個柜體中可自由組合成不同形式，如固定式和抽出式
★具備防電弧設計
★按要求柜體可滿足抗地震、抗振蕩和抗沖擊的要求
★設備更新改進方便
★設備運行連續性和可靠性高

★操作人員人身安全有保障

  您的滿意將是對我們的回報,我們將為您提供最真摯的服務.詳情請與我司聯系:13871639496  QQ:854845366
