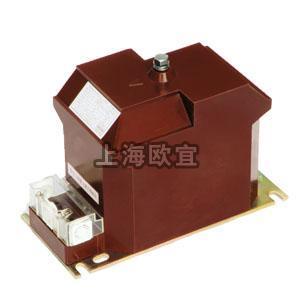

Z10-6A1,Z10-3A1戶內-單相-電壓互感器(RZL-10)

一、概述

Z10-6A1,Z10-3A1電壓互感器為單相、戶內、干式全封閉產品，使用時單臺或二臺一組，Z10-3、Z10-6、Z10-10 二臺一組時為V/V連接，ZF10-3、6、10二臺一組時為V/V/V連接。分別適用于額定頻率50Hz或 60Hz,額定電壓為3KV, 6KV, 10kV電力系統中作電能計量、電壓監控和繼電保護用。

二、使用條件

1．海拔高度不超過30003米;
2.周?chē)h(huán)境溫度不高于+40C，不低于-5C；
3.周?chē)諝獾南鄬?duì)濕度不大于65%（20C）；
4.滿足II級污穢等級；
5.安裝場所無腐蝕性的氣體
6.額定絕緣水平：Z10-6型7.2/32/60kV 、Z10-10型12/42/75kV

三、結構簡介

Z10-6, Z10-10; 6, 10型互感器為全封閉，繞組為環氧樹脂全真空澆注全絕緣結構。 鐵芯采用優質硅鋼片卷繞而成?；ジ衅鹘^緣靠環氧樹脂。產品體積小、重量輕，安裝僅占有限空間 所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能，耐沖擊和機械壓力，并可以保護繞組不受 潮．一次繞組引出線端子的標志為A, N;二次繞組引出線端子的標志為a, n,均在澆注體上清晰標 注。在夾件上的接地標志旁有接地螺栓供接地用，下部支架供安裝用。整體結構緊湊，使用方便。

四、互感器選型及變比對照表

型號	額定電壓比 (kV)	準確級組合	額定輸出(VA)	極限輸出 (VA)	額定絕緣水平（kV）
Z10-3A	3/0.1	0.2 0.5 1	15 30 60	300	3.6/25/40
Z10-6A	6/0.1				7.2/32/60
Z10-10A	10/0.1				12/42/75
Z10-10A	10/0.1/0.01

五、Z10-6A1,Z10-3A1電壓互感器安裝寸心、外形及接線圖



產品名稱：Z10-6A1,Z10-3A1電壓互感器

型號：Z10-6A1,Z10-3A1

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細信息頁面。本頁Z10-6A1,Z10-3A1電壓互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
