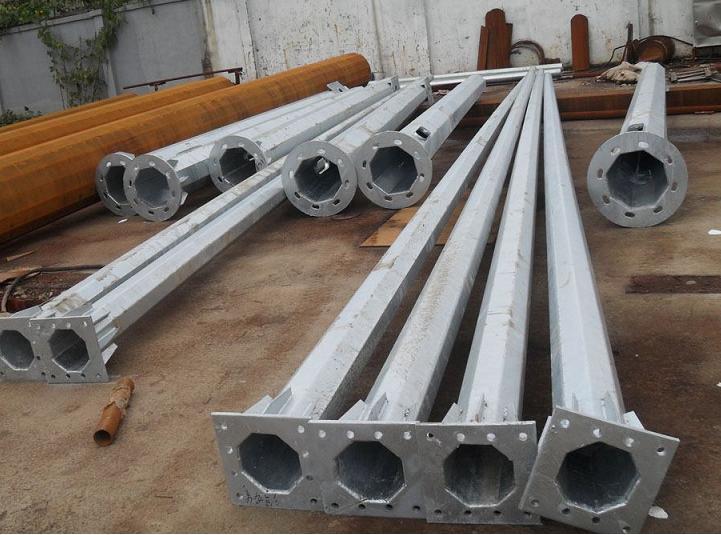

【監控桿供應商推薦】6米監控桿報價6米八角監控桿批發7米監控桿圖片

監控桿規格：

　　1、一般的城市道路監控立桿均按照高6米橫臂1米，小區監控桿常規按高度3-4米臂長0.8米來進行制作。

監控立桿基礎：

　　1、沒有特殊情況所有監控立桿預埋件混凝土為C25砼，所配鋼筋符合及受風要求。其中水泥為425號普通硅酸鹽水泥?；炷恋呐浔群妥钚∷嘤昧繎?yīng)符合GBJ204-83的規定；預埋件地腳螺栓法蘭盤以上的螺紋包扎良好以防損壞螺紋。根據預埋件安裝圖正確放置監控立桿預埋件，保證支臂桿的伸出。
　　2、監控立桿基礎的混凝土澆注面平整度小于5mm/m盡量保持立桿預埋件水平。預埋件法蘭盤低出周圍地面20~30 mm ，再用C25細石砼把加強肋蓋住，以防止積水。

監控立桿避雷：

　　1、監控桿必須有避雷針及良好接地加引線導入地下（建議導電不走桿體），其接地電阻小于4歐；方向與行車道垂直（或按工程師要求）地腳螺栓作為主筋；

監控立桿安裝：

　　1、桿旁、控制箱旁、電纜拐彎處、電纜管直線長度超過50米時或兩端電纜管不在同一平面相距100 mm以上時，必須設置手孔井。
　　2、手孔井的內圍尺寸要求為500（長）×500（寬）×600（深）MM，用礫石鋪層作為滲水用；手孔井四壁必須抹水泥沙漿。
　　3、控制箱由設備廠家根據所需容量配備，外殼采用優質冷軋鋼板壁厚不小于1.2mm外表噴室外塑粉并做好防水防盜及散熱。
　　4、結構用鋼不得影響材料和機械性能的裂紋、分層、重皮、夾渣等缺陷麻點或劃痕的深度不得大于鋼材厚度負公差的1/2，且不應大于0.5mm。
　　5、設計依據：設計風載：23m/s2，疲勞壽命：30年，按國家標準版本《碳素結構鋼》、《電氣裝置安裝工程電纜線路施工及驗收規范》、《鋼結構工程施工及驗收規范》、《鋼筋混凝土工程施工驗收規范》等相關規范進行施工。

監控立桿的預埋件基礎施工　　1、基礎的鋼筋籠應臨時固定，同時確保鋼筋寵的基礎頂板平面水平，即用水平尺在基礎頂板垂直兩個方向測量，觀察其氣泡必須居中；監控立桿預埋件基礎混凝土澆搗必須密實，禁止混凝土有空鼓；

　　2、施工時要在預埋管口預先用塑料紙或其它材料封口，以防止混凝土澆搗時混凝土漏入預埋管中，造成預埋管堵塞；基礎澆搗后，基礎面必須要高于地平面5MM～10MM；混凝土必須要養護一段時間，以確?；炷聊苓_(dá)到一定的安裝強度。

　　3、每一根金屬立桿都必須接地，其接地電阻小于4歐；各立桿基礎具體數據視現場施工需要為準。

路口窨井施工：

　　1、道路監控立桿一般只要求使用小規格窨井，為了設備安裝方便窨井宜設置在監控桿附近；當?shù)叵滤徊桓邥r(shí)，窨井井底只鋪礫石（沙子）墊層，以便雨天在窨井中積水滲入地下，但井壁下則須有混凝土基礎墊層，井壁粉水泥沙漿；當?shù)叵滤缓芨邥r(shí)，窨井井底加一層10CM的混凝土墊層，井壁和井底要粉刷防水沙漿；
　　2、凈尺寸500×500×600（長×寬×高），采用Mu10磚M5水泥沙漿240厚砌筑，蓋板用Φ8@150雙向配置C20砼預制板厚為60厚，標高同人行道面或綠化帶，板面須光滑，設提孔，按制作蓋板。各窨井土建具體數據視現場施工需要為準。
