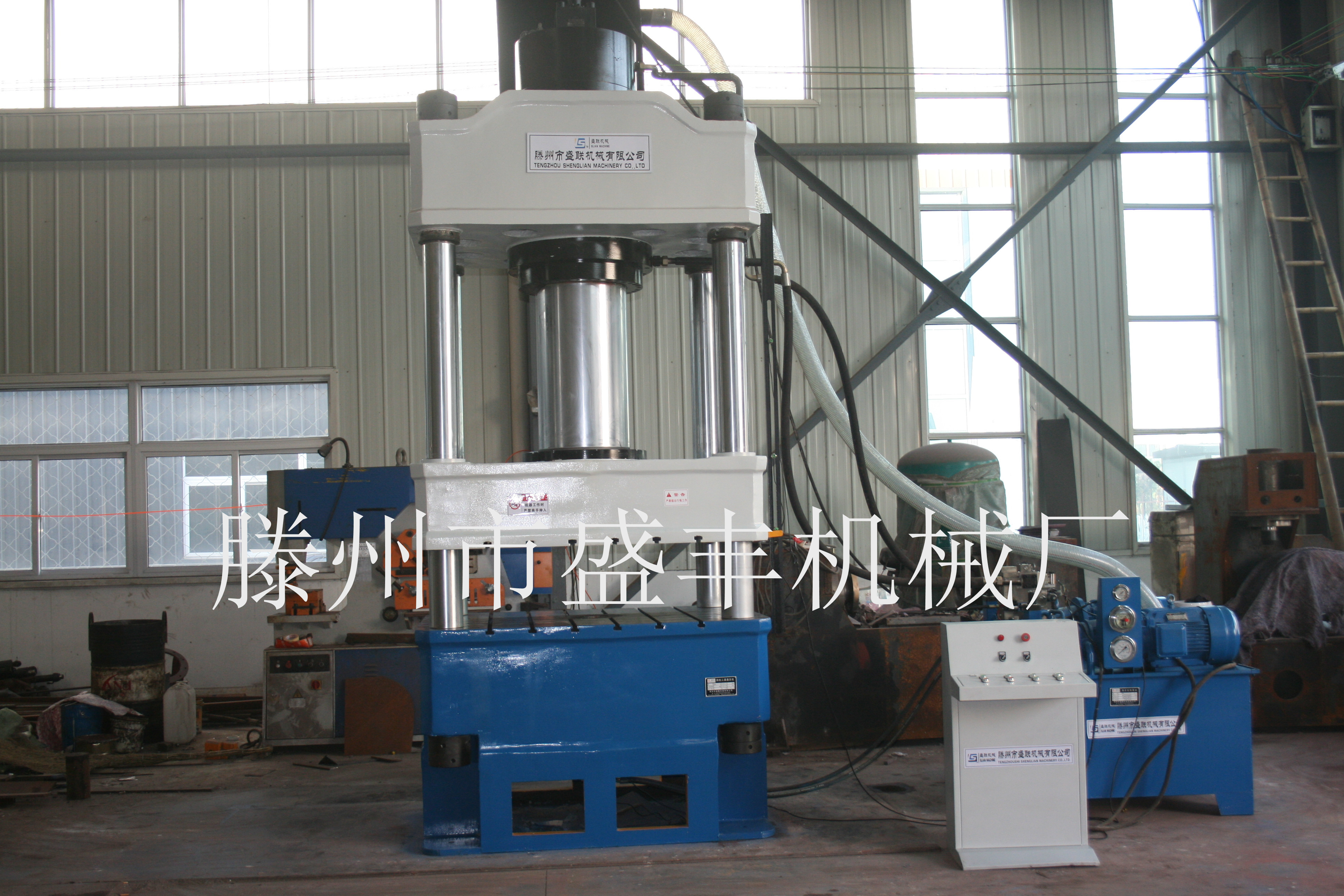

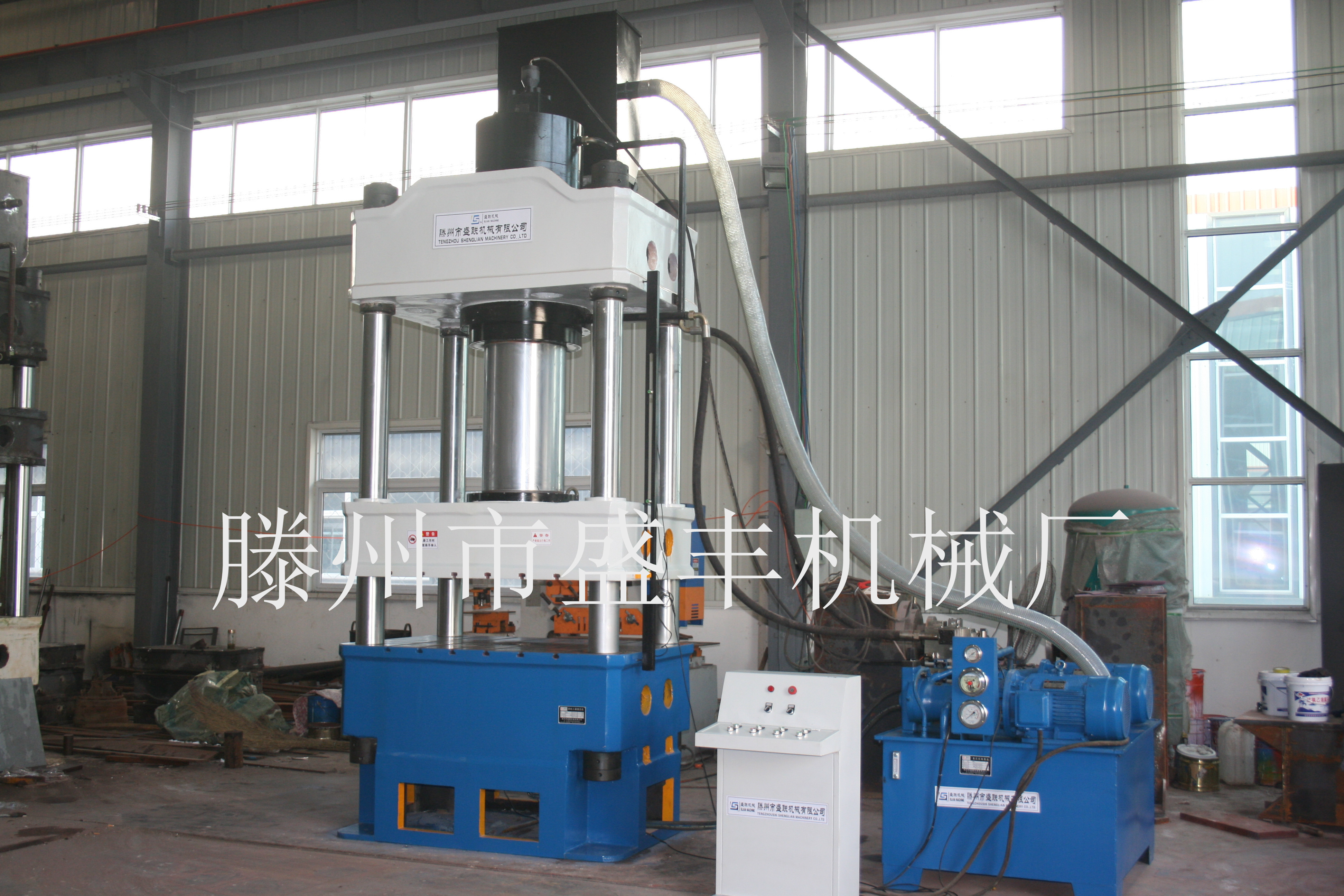

供應100噸薄板拉伸液壓機 200噸四柱三梁液壓機

[四柱液壓機]

棗莊市噸薄板拉伸液壓機廠家

采購數量

1 臺以上

價格

￥48000.00

運費： 山東棗莊市滕州市 | 買家支付運費

購買數量： 庫存 2臺

在線詢盤聯系廠家：13210785000 0632-5999887

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[四柱液壓機]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應100噸薄板拉伸液壓機 200噸四柱三梁液壓機）

品牌： 其他
型號： YQ-100T
加工定制： 是
材質： 金屬
適用范圍： 通用
產品別名： 四柱三梁液壓機
適用介質： 通用
適用溫度： 常溫
公稱壓力： 1000
安裝形式： 立式
規格： 1
電機功率： 5.5

100噸薄板拉伸液壓機200噸四柱三梁液壓機帶下頂出缸液壓機 主要技術規格：

序號	項目	單位	規 格
1	主缸公稱力	KN	2000
2	液體*大工作壓力	MPa	31.5
3	滑塊*大行程	㎜	600
4	*大開口尺寸	㎜	900
5	工作臺有效面積（左右×前后）	㎜×㎜	900×900
6	輔助缸公稱力(單柱塞缸)	KN	100
	輔助缸行程	㎜	700
	油泵	ml/r	63
7	電機功率	KW	7.5

  結構概括100噸薄板拉伸液壓機200噸四柱三梁液壓機帶下頂出缸液壓機
本機器由主機及控制機構兩大部分組成，通過管路及電氣裝置聯系起來構成一整體。主機部分包括機身、主缸等組成。控制機構包括動力機構、限程裝置、管路及電氣控制操縱箱等部分組成。
    現將各部分結構和作用分述如下：
（一）          機身
機身由上橫梁、滑塊、工作臺、立柱、鎖緊螺母及調節螺母等組成，立柱與上橫梁、立柱與工作臺間靠鎖緊螺母和調節螺母鎖緊，精度調整方便。滑塊與主缸活塞由連接法蘭和螺栓緊固連接，依靠四柱作導向上下運動?；瑝K內裝有導向套，滑塊下平面及工作臺上面均有T形槽，以便于模具安裝。
主缸
    主缸缸體依靠缸口臺肩及大鎖母緊固于上橫梁內。活塞桿下端用連接法蘭，螺栓與滑塊連接。活塞頭部導向套外圓處裝有導向帶及密封圈，缸口導套外圓處裝有“O”型密封圈，內圓處有密封圈和J型防塵圈及YX型密封圈。
五、液壓系統概述
（一）、概述
液壓系統由能源轉換裝置（泵和油缸）能量調節裝置（各種閥）以及能量輸送裝置（油箱、管路）等組成。借助電氣系統的控制，驅動滑塊運動，完成各種工藝動作循環。
    本機器具有自動和手動兩種操作方式可供選擇。
    調整操作為按壓相應按鈕得到要求之動作。
   自動操作為按壓工作按鈕使滑塊自動完成一個工藝動作循環。

（二）液壓原理動作說明：
    本機器液壓系統參見液壓原理圖，現以手動和半自動作如下說明：
   首先接通電源，把轉換開關轉成手動操作，檢查電機是否正轉, ，把轉換開關轉成手動操作,按啟動按鈕，啟動電動，電機帶動液壓泵運轉，向系統供油。此時油液經過換向閥卸壓流回油箱。
1、              主缸動作：
用手按下(上缸下)按鈕后，電磁鐵YV1通電,液壓油經P口進入上缸A腔，上缸B腔液壓油經O口流回油箱，此時活塞桿快速下行。當滑梁接觸限位快慢轉換開關以后，油缸開始進行慢行壓制。當按下(上缸回) 按鈕,電磁鐵YV2通電,液壓油經P口進入上缸B腔,上缸A腔經O口流回油箱。
2、輔助缸動作：
用手按下(輔助缸)按鈕后，電磁鐵YV3通電,液壓油經P口進入下缸A腔，此時活塞桿伸出。回程時，隨主缸上升回程。
3、手動動作：
把轉換開關轉成手動，采用腳踏開關操作。
