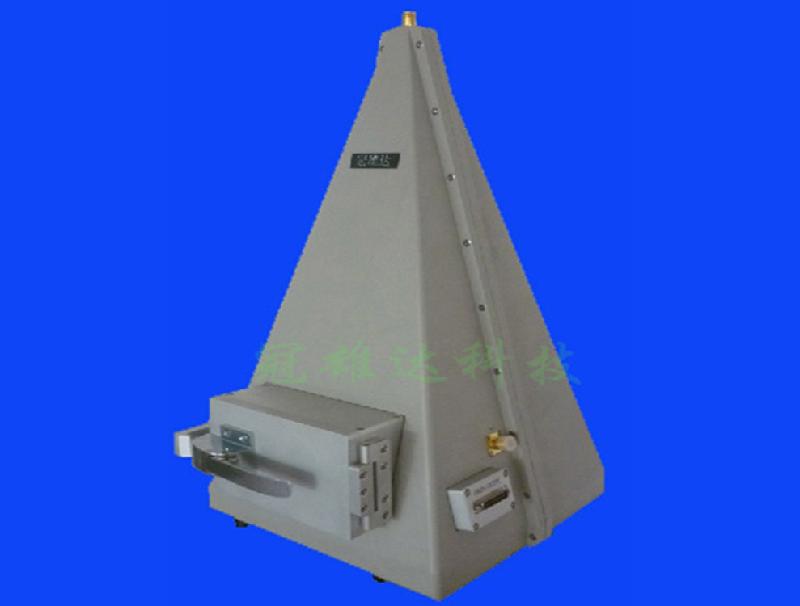

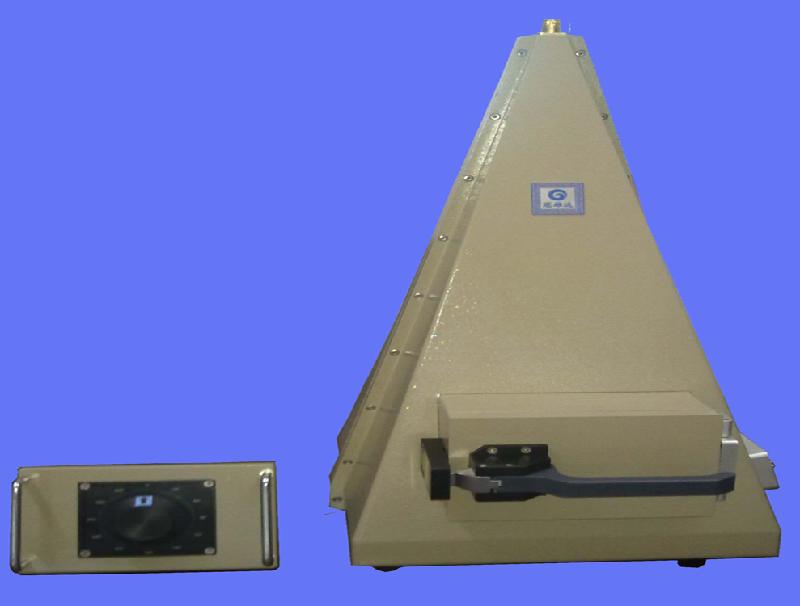

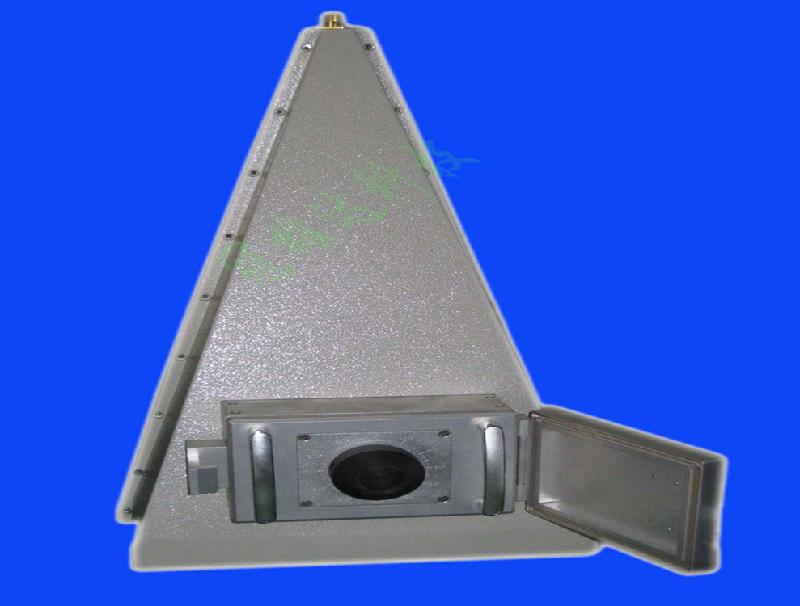

供應三角錐*箱

GR-S508箱，三角錐箱
一、應用：
   GR-508微波暗箱有效的UHF TEM腔體為測試小型RF設備如尋呼機，GPS接收機，移動電話等提供一可靠穩定的電磁場。通過GR-508輸入端口加載的一個外部測試信號在腔體內部產生一可靠穩定可預知的TEM測試場。
工作原理 :
  GR-508腔體工作于超出了因腔體諧振而受限的典型的TEM腔體工作頻率范圍。典型的TEM單元是對稱的二端口設備；射頻電壓加載到一個端口，同時另一端口接50歐姆負載且在腔體內部保持50歐姆阻抗特性。由于腔體擴張和收縮的部分，超出了某個頻率的波的傳輸已不單是以TEM模式傳輸并產生了諧振。為了減小諧振，腔體的一半由吸波材料代替。商業應用是G-TEM腔體。
  由于所使用吸收體種類使得G-TEM設計尺寸對于典型的小設備應用太大。借鑒了G-TEM的概念，但改變了終端應用配置，設計了非常緊湊并能放在桌面上使用的寬帶TEM諧振腔。GR-508工作原理本質上于TEM腔體相同。 測試體內的E-H場與輸入電壓成正比且與腔體高度成反比。如果一輻射體插入腔體內部，則向輸入端口的輻射波由傳輸線引導并在輸入端由一接收設備如頻譜分析儀接收。以這種方法，能夠定量測量來自于輻射設備的RFI。由于儀器是寬帶的，它在EMI,EMS接收機靈敏度等領域有許多應用。
二、主要特點：
1、逐變的工藝結構；
2、*效果
3、能安裝被測器件的旋轉夾具
三、規格參數：
1、駐波：<1.7，100MHz~3GHz
2、路損：典型22dB
3、無508A被測器件旋轉器時效能：>80dB  小于2GHz，70dB 2GHz-3GHz
4、有508A被測器件旋轉器時效能：>70dB  小于2GHz，>60dB 2GHz-3GHz
5、有效腔體高度：220mm
6、測試點場強：1uV輸入時13dBuV/m
7、數據接口：外部DB25(p) 內部DB25(s)
8、射頻接口：外部N(f),SMA(f)，內部SMA(f)
9、外型尺寸：380(W) x 345(D) x 660(H) mm

10.工作尺寸：250(W) x 230(D) x 200(H) mm
11、門尺寸：176（W） 130(H)[mm]
12、重量：19kg
