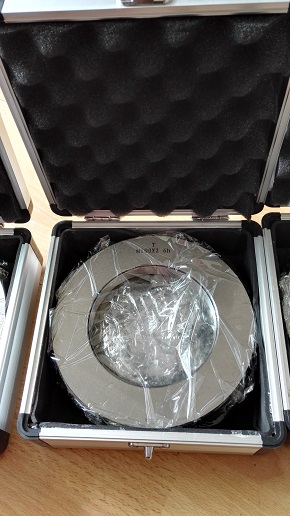

供應螺紋環規，螺紋環規廠家，上海螺紋環規價格 螺紋環規螺紋通止規廠家直銷

標準螺紋環規是機械工業中應用最廣泛的機械零件結構，它們的制造精度直接影響機件的連接可靠性、裝配精度。標準螺紋環規有一個磨損極限，在實際使用和周期檢定中，環規磨損了多少？實際中徑多大？這些都是我們需要知道的。螺紋環規按形式分為整體式螺紋環規（M1-M20）和雙柄式螺紋環規（大于M20--M180）兩種。按國家標準GB197-81規定，普通螺紋環規的精度常用的為6g ,6h ,6f 和8g級。螺紋標準環規的檢測通常用校對塞規，其配合性質是通端量規應當旋合，止端量規則不應旋合。由于受螺距誤差、牙形半角誤差和旋合力大小的影響，使用量規檢測比較合理。

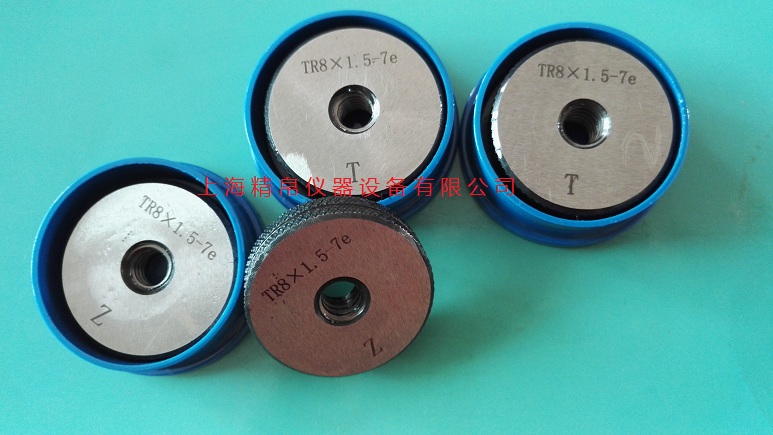

螺紋環規用于測量外螺紋尺寸的正確性，通端為一件，止端為一件。止端環規在外圓柱面上有凹槽。當尺寸在100毫米以上時，螺紋環規為雙柄螺紋環規型式。規格分為粗牙、細牙、管子螺紋三種。螺距為0.35毫米或更小的2級精度及高于2級精度的螺紋環規和螺距為0.8毫米或更小的3級精度的螺紋環規都沒有止端。

公   稱   直   徑 螺 距 質 量 1 2   環 規   塞 規 1△;2 △;   0.25 0.20         0.00308 0.00057   1.4 △ 0.30 0.20         0.0033 0.00058 1.6△ 1.8 △ 0.35 0.20         0.0034 0.0006/0.0007 2.0   0.40 0.25         0.0063 0.00063   2.2 0.45 0.25         0.0048 0.000684 2.5   0.45 0.35         0.008 0.0007 3.0   0.50 0.35         0.00748 0.00083   3.5 (0.60) 0.35         0.00742 0.00099 4.0   0.70 0.50         0.04385 0.00125 5.0   0.80 0.50         0.01365 0.00277 6.0   1.00 0.75 (0.50)       0.01455 0.00461 8.0   1.25 1.00 0.75 (0.50)     0.034 0.00736 10   1.50 1.25 1.00 0.75 (0.50)   0.04 0.01393 12   1.75 1.50 1.25 1.00 (0.75) (0.50) 0.0715 0.01883   14 2.00 1.50 1.25 1.00 (0.75) (0.50) 0.0805 0.0292 16   2.00 1.50 1.00 0.75 (0.5)   0.0762 0.04021   18 2.50 2.00 1.50 1.00 (0.75) (0.50) 0.136 0.058/0.063 20 22 2.50 2.00 1.50 1.00 (0.75) (0.50) 0.129/0.163 0.093/0.135 24 27 3.00 2.00 1.50 1.00 (0.75)   0.18/0.19 0.163/0.225 30 33 3.50 3.00 2.00 1.50 (1.00) (0.75) 0.32/0.35 0.273/0.336 36 39 4.00 3.00 2.00 1.50 (1.00)   0.37/0.43 0.451/0.489 42 45 4.50 (4.00) 3.00 2.00 1.50 (1.00) 0.63/0.67 0.575/0.667 48 52 5.00 (4.00) 3.00 2.00 1.50 (1.00) 0.8/0.9 0.575/0.667 56 60 5.50 4.00 3.00 2.00 1.50 (1.00) 0.1/1.3 0.909/1.039 64;72;80 68;76 6.00 4.00 3.00 2.00 1.50 (1.00) 1.54~2.57 0.09~2.05 90;100 85;95 6.00 4.00 3.00 2.00 (1.50)   2.36~3.08 2.80~3.74 105;110   6.00 4.00 3.00 2.00 (1.50)   1.75/3.5 1.85/3.56 115;120   6.00 4.00 3.00 2.00 (1.50)   3.08/3.54 3.08/3.54 125;130   6.00 4.00 3.00 2.00 (1.50)   3.69/4.85 3.69/4.85 140   6.00 4.00 3.00 2.00 (1.50)   4.6 4.9

注：括號內螺距及帶 △ 號者均按特殊定貨生產。 訂貨說明： 　　請按被測工件螺紋直徑、螺距及公差帶級別訂貨。我廠可提供 3h4h 、 4h 、 5h4h 、 6e 、 6f 、 5g 6g 、 6g 、 7g 6g 、 5h6h 、 6h 、 7h6h 、 8g 、 8h 級的環規和 4H 、 4H5H 、 5H6H 、 5G 、 6G 、 7G 、 5H 、 6H 、 7H 級的塞規。


標簽： 螺紋環規 通止規 螺紋規   螺紋環規螺紋通止規 通止規 螺紋規   上海市螺紋環規   上海市螺紋環規廠家
