供應深圳市科蘊電子智能溫濕度光照控制

主要技術參數
?使用條件
運行電壓：AC220V±10%，50Hz.
運行環境溫度：-15～80℃
儲存溫度：-30～80℃
濕度要求：0～95%RH
輸出電流：每路≤1A?
?溫度控制精度：±1℃（可升級為±0.1℃）
?濕度控制精度：±5﹪（可升級為±2﹪）
特點
?配備中文人機節目顯示，業內
?參數設置靈活
?單點溫度濕度可查詢，可校正
?實時顯示
?全中文顯示，方便，直觀
?掉電記憶所有參數
?來電啟動（選用）
控制器功能
?實時顯示溫室溫度，可查詢單點溫度
?實時顯示溫室濕度，可查詢每個點的單點濕度。
?掉電記憶設置參數
?傳感器故障自檢功能
?聯網功能，隨時在監控室監控系統，控制系統
?遠程控制功能、任何地方通過internet控制，監控系統（選配）
?故障自動檢測功能
主控板
?控制板輸入
????? 模擬溫度量輸入：
?溫室溫度1#
?溫室溫度2#
?溫室溫度3#
?溫室溫度4#
?溫室溫度5#
?溫室溫度6#
?溫室溫度7#
?溫室溫度8#
?溫室溫度9#
?擴展溫度1#
?擴展溫度2#
?擴展溫度3#
?環境溫度
?溫室濕度1#
?溫室濕度2#
?溫室濕度3#
?溫室濕度4#
?溫室濕度5#
?溫室濕度6#
?溫室濕度7#
?溫室濕度8#
?溫室濕度9#
?擴展?jié)穸?#
?擴展?jié)穸?#
?擴展?jié)穸?#
?正轉指示
?反轉指示
?控制板輸出：
?加溫設備1#
?加溫設備2#
?加溫設備3#
?降溫設備1#
?降溫設備2#
?降溫設備3#
?加濕設備1#
?加濕設備2#
?加濕設備3#
?除濕設備1#
?除濕設備2#
?除濕設備3#
?遮陽板正轉
?遮陽板反轉
功能說明
?以下說明中符號意義：
?Ts：媒體（溫室）設定溫度（本溫度點可調，詳見下面顯示板操作說明）
??? Tw：媒體（溫室）實際溫度
??? Tt：媒體（溫室）溫度回差????
? Hw:實際濕度
? HH:濕度上限設定（本濕度點可調，詳見下面顯示板操作說明）
?HL:濕度下限設定（本濕度點可調，詳見下面顯示板操作說明）
??? 注: 設置濕度時HH大于等于HL+4％，即濕度上限設定必須≥濕度下限設定+4％。
??? 實際溫度為十個溫度傳感器的平均值
??? 實際濕度為多個濕度傳感器的平均值
?注：溫度濕度平均值取沒有故障的傳感器的平均值
運行:
?1.1除濕
?Hw≥HH，減濕運行
?Hw ≤HL+3％------停止
? 加濕
?Hw ≤HL，加濕運行
?Hw≥HH-3％，加濕停止
?1.2??? 實際溫度小于等于設定溫度時-回差-----加溫輸出，
實際溫度大于等于設置溫度------------加溫關閉
中間保持
實際溫度大于等于設定溫度時+回差-----降溫輸出，
實際溫度小于等于設置溫度------------降溫關閉
?????????? 中間保持
?
?
?
?1.3遮陽板控制????
?????????? 正轉----遮
?????????? 反轉----開
?????????? 遮陽板正轉啟動條件
實際太陽光強度大于設置的太陽光強度
實際溫度大于等于設置溫度+回差
正轉指示開關斷開
?????????? 同時滿足以上三個條件 -----遮陽板正轉啟動
正轉指示開關閉合時停止
?????????? 遮陽板反轉啟動條件
實際太陽光強度小于設置的太陽光強度-回差
實際溫度小于等于設置溫度
反轉指示開關斷開
?????????? 同時滿足以上三個條件 -----遮陽板正轉啟動
反轉指示開關閉合時停止

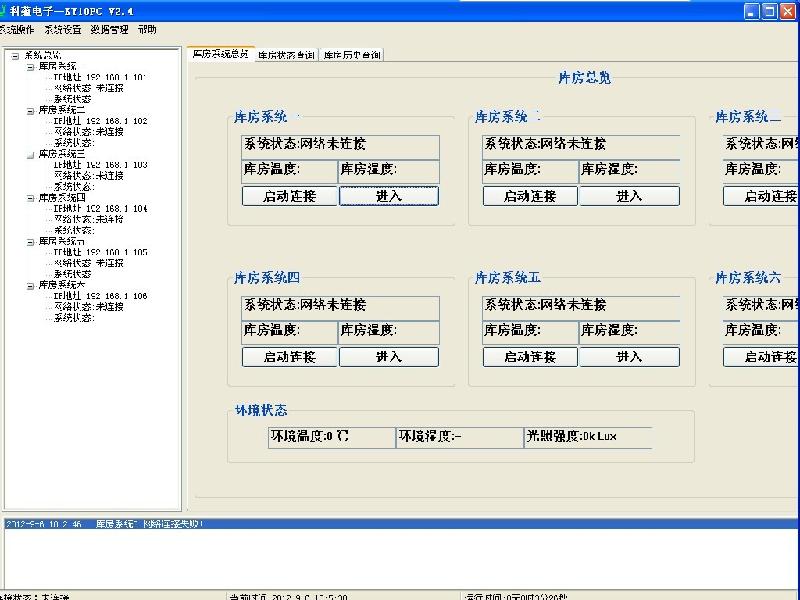

顯示板操作說明（計算機操作通過網絡）
開機操作
?

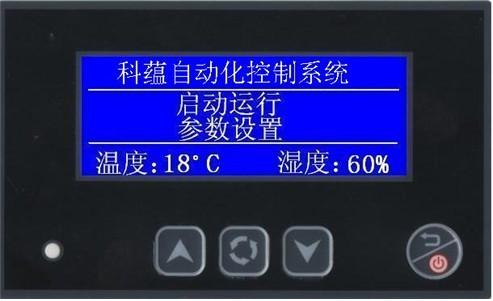

?系統通電以后，系統自動進入以下待機界面
?按上下鍵選擇所需項目，被選擇的項為反顯顯示，按確定鍵可以進入該項的下一級菜單
?
?
?設置。
?
? 注：在待機界面下，按開關鍵直接開機
參數設置
? 在待機界面進入?yún)?shù)設置界面以后，顯示如下
1：用戶參數設置
????? 按上下鍵調節，確定鍵切換到下一項，設置好后，按返回鍵切換到上一級菜單
NO?參數名稱?參數代號?單位?設置范圍?默認值
1?（溫室）設置溫度?SET? 1?℃?1---60?35
2?（溫室）濕度上限?SET? 2?％?20---99?60
3?（溫室）濕度下限?SET? 3?％?20---上限-3?50
4?光照強度?SET? 4?Lux?0--100?50
參數設置表:
NO?參數名稱?參數代號?單位?設置范圍?默認值
1?（溫室）回差溫度?SET? 1?℃?1---8?2
2?太陽強度回差?SET? 2?Lux?1--20?5
3?溫度超高告警?SET? 3?℃?30-----90?70
4?溫度超低告警?SET? 4?℃?-20---29?15
5?濕度超高報警?SET? 5?％?50---99?75
6?濕度超低報警?SET? 6?％?5--49?20
7?掉電記憶?SET? 7??允許/禁止?允許
?光照強度??LUX?1--100?80
?光照回差??LUX?2--15?5
8?溫度1#校正?SET? 8?℃?-20---20?0
9?溫度2#校正?SET? 9?℃?-20---20?0
10?溫度3#校正?SET? 10?℃?-20---20?0
11?溫度4#校正?SET? 11?℃?-20---20?0
12?溫度5#校正?SET? 12?℃?-20---20?0
13?溫度6#校正?SET? 13?℃?-20---20?0
14?溫度7#校正?SET 14?℃?-20---20?0
15?溫度8#校正?SET? 15?℃?-20---20?0
16?溫度9#校正?SET? 16?℃?-20---20?0
17?擴展溫度1#校正?SET? 17?℃?-20---20?0
18?擴展溫度2#校正?SET? 18?℃?-20---20?0
19?擴展溫度3#校正?SET? 19?℃?-20---20?0
20?濕度1#校正?SET? 20?％?-20---20?0
21?濕度2#校正?SET? 21?％?-20---20?0
22?濕度3#校正?SET? 22?％?-20---20?0
23?濕度4#校正?SET? 23?％?-20---20?0
24?濕度5#校正?SET? 24?％?-20---20?0
25?濕度6#校正?SET? 25?％?-20---20?0
26?濕度7#校正?SET? 26?％?-20---20?0
27?濕度8#校正?SET? 27?％?-20---20?0
28?濕度9#校正?SET? 28?％?-20---20?0
29?擴展?jié)穸?#校正?SET? 29?％?-20---20?0
30?擴展?jié)穸?#校正?SET? 30?％?-20---20?0
31?擴展?jié)穸?#校正?SET? 31?％?-20---20?0
32?環境溫度校正?SET? 32?℃?-20---20?0
33?環境濕度校正?SET? 33?％?-20---20?0
查詢
???? 開機運行中，按上下鍵可以查詢各個點溫度，外濕度，還有各個部件輸出的工作狀態
參數查詢
加濕指示?加溫指示?超高溫指示?超低溫指示
超高濕指示?超低濕指示?1#溫度?2#溫度
2#溫度?4#溫度?5#溫度?6#溫度
7#溫度?8#溫度?9#溫度?10#溫度
11#溫度?1#濕度?2#濕度?3#濕度
4#濕度?5#濕度?6#濕度?7#濕度
8#濕度?9#濕度?10#濕度?11#濕度
??????????????????????????????????????????????
故障查詢
系統一旦出現故障，顯示屏顯示相應故障，
故障代碼表：
序號?故障名稱
1?溫室溫度傳感器故障（開路或短路）
2?溫室濕度傳感器故障（開路或短路）
