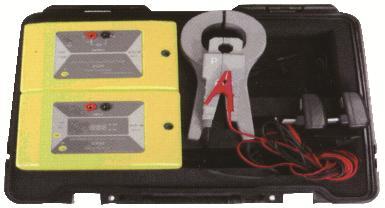

供應YN-DUF直流接地試驗器
北京市接地試驗器廠家
價格： 電議
物流： 暫無物流地址| 買家支付運費
可銷售總量： 0件
手機： 13800000000 郵箱： bjupenergy@bjupenergy.com
傳真： 尚未完善 地址： 北京市 北京市
郵箱：
手機：
YN-DUF直流接地試驗器能夠自適應各個電壓等級的直流系統，配備高精度的檢測鉗表，通過對信號的、處理，大大提高了檢測范圍與抗干擾能力；采用了計算方法和模糊控制理論，將被檢測支路的絕緣程度以絕緣指數和波形的形式表示出來，充分體現了人工智能的優越性；對于接地點位置的判斷以及接地阻抗值的計算，它們更是擁有準確的判斷能力和快速的運算能力，每次檢測都能夠指出接地點的位置和接地電阻的阻值，從而快速、準確地實現包括環路在內的接地檢測。
YN-DUF直流接地試驗器不僅解決了直流系統間接接地、非金屬接地、環路接地、正負同時接地、正負平衡接地、多點接地等疑難故障的準確定位，并且還能準確的顯示系統電壓、對地電壓、接地阻值、支路接地阻抗值,真正解決了運行及檢修人員的后顧之憂。
二、簡介
YN-DUF是采用微計算機技術的新產品。在硬件上，信號發生器、檢測器雙層抗分布電容設計，分布電容影響;配置精度高、線性度好的傳感器，直流信號檢測靈敏度高達0.01mA，有效保證了采集的數據的準確；在軟件上，利用了模糊控制理論和通信的噪聲理論，并依據直流系統的特點優化了算法，即使系統有大分布電容的干擾、電磁脈沖干擾和其它噪聲干擾的影響，也能準確地判斷出接地故障點，為接地故障的查找提供了有力的保障?？蓪?duì)各種直流接地故障進行查找和定位，并計算該支路接地阻抗值。
1. 產器特點：
具有自適應各個電壓等級的直流系統，具有智能化的接地點方向判斷功能，能夠快速、準確地定位出多點接地、高阻接地、正負極接地、環路接地等各種接地故障。
2. 友好的人機界面：
人機界面簡潔、清晰，操作簡單，形象的絕緣指數顯示和實時的波形顯示，直觀地反應出各檢測支路的絕緣程度及接地故障點方向。
3. 高精度檢測：
采用高精度傳感單元（分辨率達0.01mA），具有精度高、線性好、檢測范圍寬，能實現對多點接地、高阻接地的定位。
4. 抗干擾能力強：
能有效排除交直流串電故障，不受接地故障點距離限制，通過軟硬件上的合理設計，能抗系統各種復雜紋波干擾，實現對接地點的定位。
5. 輸出功率小：
根據直流系統現場的實際情況，信號發生器可智能式產生1.0～5.0mA 的信號電流，功率小于0.05W，保障直流系統的安全、可靠運行。
6. 人性化的外觀設計：
采用工程力學的外形設計，使用舒適，重量輕巧，攜帶方便。
7. 嚴格選用優良的元器件，科學的生產管理，保證裝置的高靠性。
三、裝置原理
本裝置由信號發生器、檢測器、鉗表三部分組成
1. 裝置的內部工作原理：
（1）信號發生器內部工作原理：
| 直 流 系 統 |
| 信號采集 |
| 信號預處理 |
| 模/數轉換 |
| 數據分析 |
| 控制與輸出 |
| 液晶顯示出 |
| 信號生成 |
| 信號輸出 |
（2） 檢測器內部工作原理：
| 信號采集 |
| 信號放大 |
| 信號預處理 |
| 模/數轉換 |
| 模/數轉換 |
| 數據分析處理 |
| 結果輸出 |
| 液晶顯示 |
| 聲音提示 |
2. 接地檢測原理：
（1）信號發生器檢測原理：
當直流系統發生接地故障或絕緣降低時，信號發生器自動對直流系統進行分析，顯示系統的電壓等級、正負極對地電壓、接地故障的極性和接地總阻抗。同時向直系統發出安全的低頻檢測信號，通過輸出信號的智能反饋，對信號實施控制，進一步確保輸出信號的安全性和提高接地故障定位的準確。
（2）檢測器檢測原理：
檢測器通過高精度鉗表感應各回路（支路）的接地電流信號（發生器發出的接地電流信號），并顯示接地故障程度和方向，順著對接地電流信追蹤查找，最終定位出故障點。
四、技術參數
n 適用直流系統電壓:
220V±15%，110V±10%，48V±10%，24V±10%，或用戶定制其它電壓等級；
n 抗對地分布電容范圍：系統對地總電容≤100uF，單支路對地電容≤5uF；
n 信號發生器輸出功率: ≤ 0.05W
n 信號發生器測量范圍：
母線對地電阻測量：0－1000 KΩ；
系統對地容抗測量：0－1000 KΩ；
n 檢測器精度：< 10ｕA；
n 檢測器對接地故障定位范圍：
220V直流系統： 0 ～ 500 KΩ
110V直流系統： 0 ～ 250 KΩ
48V直流系統： 0 ～ 125KΩ
n 環境溫度：
n 相對濕度：≤ 95% (不結露)
n 總質量：
n 外形尺寸（包裝箱）：380x280x120（mm）
